Описание и характеристики

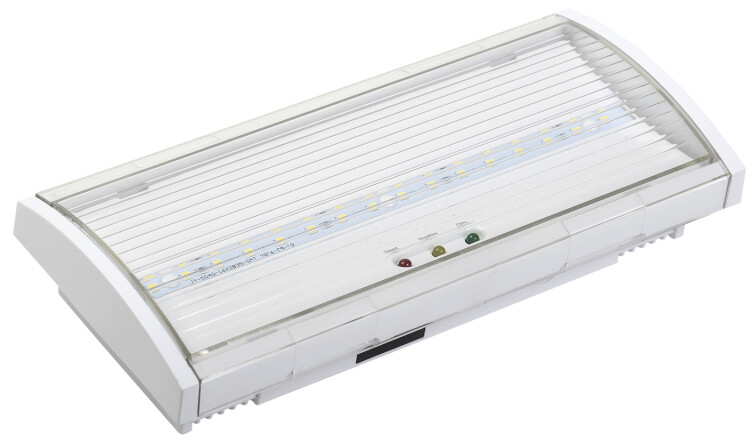

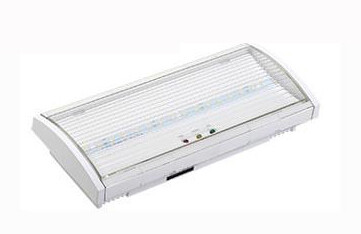

Светильник светодиодный аварийный накладной ДПА 5040-3 IEK (постоянного действия, аккумулятор 1800 мА/ч., 3 часа, IP54)
Светильники светодиодные аварийные IEK серии ДПА 5030, ДПА 5040 предназначены для обеспечения аварийно-эвакуационного освещения в общественных, административных помещениях с низким уровнем содержания пыли и влаги с централизованной цепью питания.
Также могут использоваться для указания направления эвакуации при наличии пиктограмм (приобретаются отдельно).
Аварийная работа светильников осуществляется от встроенного (незаменяемого) аккумулятора.
Преимущества
- Защита от перезаряда и сверхзаряда аккумулятора элементами электрической схемы.

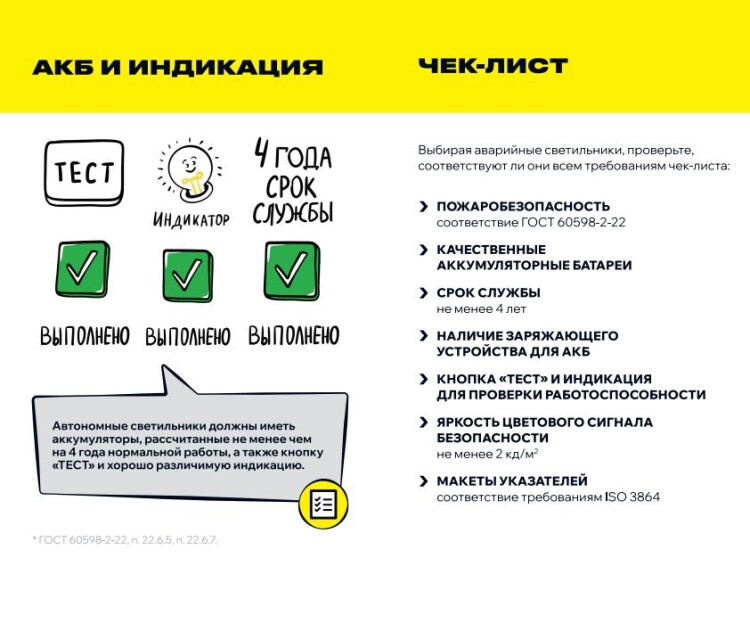

- Встроенная кнопка "Тест" для проверки работоспособности светильника имитирует падение напряжения сети рабочего освещения.
- Индикаторы на корпусе - визуальный контроль состояния светильника и батареи.
- Не поддерживающие горение материалы.
- Степень защиты от пыли и влаги IP54.

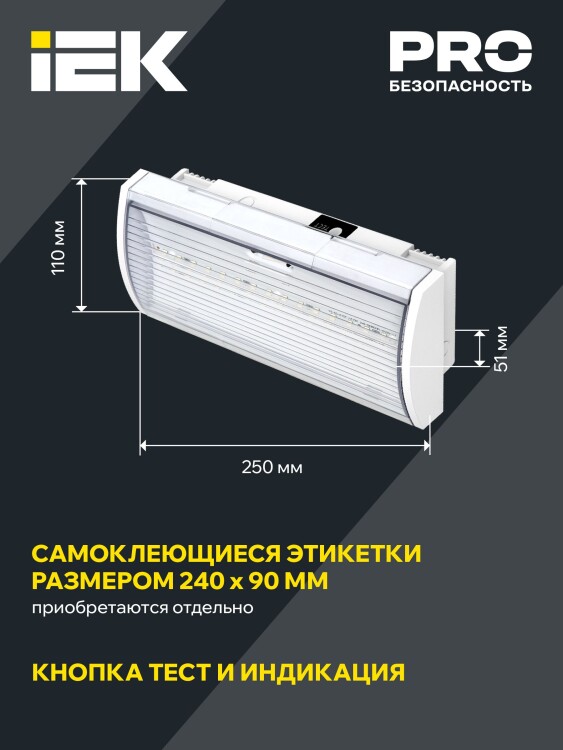

Размеры
| Высота корпуса, мм | 110 |
| Ширина корпуса, мм | 250 |
| Глубина корпуса, мм | 51 |
Материалы и цвета
| Тип рассеивателя | прозрачный |
| Материал рассеивателя | поликарбонат |
| Цвет корпуса | Белый |
| Материал корпуса | ABS пластик |
Функциональные возможности
На переднюю панель корпуса выведены три светодиода (индикатора):
- зеленый - процесс зарядки аккумулятора;
- красный - светильник подключен к сети, аккумулятор заряжен полностью;
- желтый - ошибка.
В светильнике предумотрена функция автоматической проверки Auto Test - ежегодный и ежемесячный автоматический запуск и проверка работоспособности светильника и аккумулятора.
При возникновении проблем загорится желтый индикатор.
Светильник загорается в течение 5 секунд после падения напряжения рабочего питания.
Технические характеристики
| Артикул | LDPA0-5040-3H-K01 |
| Тип светильника | аварийный |
| Принцип действия | постоянного |
| Режимы работы | постоянный - от сети 230 В~ / аварийный - от встроенного аккумулятора |
| Источник света | светодиоды 2835 |
| Диапазон рабочего напряжения, В | АС 198 - 253 |
| Номинальное напряжение, В | АС 230 |
| Частота тока, Гц | 50 |
| Номинальный ток, А | 0,04 |
| Максимальная мощность в режиме работы от сети 230 В~, Вт | 4,5 |
| Световой поток в рабочем режиме, лм | 80 |
| Световой поток в аварийном режиме, лм | 80 |
| Цветовая температура, К | 6500 |
| Цвет свечения | Холодный белый |
| Индекс цветопередачи Ra | ≥65 |
| Коэффициент мощности, cos φ | ≥0,4 |
| Коэффициент пульсации светового потока, % | ≤5 |
| Тип кривой силы света | Д (косинусная) |
| Класс светораспределения | П (прямого света) |
| Тип аккумулятора | литий-железо-фосфатный (LiFePo4)* |
| Параметры аккумулятора | 3,2 В, 1,8 А*ч. |
| Продолжительность работы от аккумулятора, часов | 3 |
| Время зарядки аккумулятора (при полной разрядке), часов | 24** |
| Зарядка аккумулятора | от сети 230 В~ |
| Температура эксплуатации, °C | 0... +40 |
| Относительная влажность воздуха, % | до 98 при +25 °C |
| Степень защиты от пыли и влаги | IP54*** |
| Тип монтажа | накладной |
| Класс энергоэффективности | А+ |
| Класс защиты от поражения электрическим током | II |
| Способ подключения к сети | клеммная колодка |
| Срок службы светодиодов, часов | 40000 |
| Срок службы аккумулятора, лет | 4 |

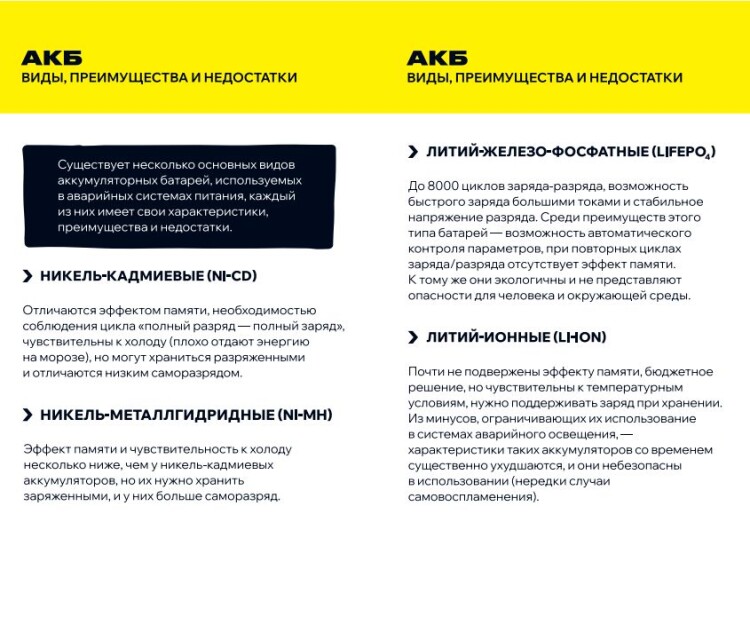

* До 8000 циклов заряда - разряда, возможность быстрого заряда большими токами и стабильное напряжение разряда.
Среди преимуществ этого типа батарей - возможность автоматического контроля параметров, при повторных циклах заряда / разряда отсутствует эффект памяти.
К тому же литий-железо-фосфатные аккумуляторные батареи экологичны и не представляют опасности для человека и окружающей среды.
** При низкой температуре окружающей среды требуется больше времени на зарядку аккумулятора.
*** Для обеспечения степени защиты от пыли и влаги IP54 необходимо при помощи слесарного ножа прорезать отверстие в корпусе светильника и установить в него резьбовой сальник (в комплекте).
Подключение
Перед подключением светильника необходимо подключить аккумулятор, так как при поставке светильника аккумулятор отключен:
- с помощью отвертки отжать по периметру рассеивателя светильника 4 защелки, снять рассеиватель со светильника;
- с помощью отвертки отжать на корпусе светильника 4 защелки крепления отражателя, снять со светильника отражатель со светодиодами, это обеспечит свободный доступ к аккумуляторной батарее;
- подключить проводники со штекером, идущие от аккумуляторной батареи к соответствующему штыревому разъему на плате управления.
Светильник должен включиться, что будет свидетельствовать о работе светильника от аккумулятора.
Подключение светильника к питающей сети 230 В~ производится к контактам клеммной колодки, расположенной на плате управления, согласно маркировке.
После подключения установить на место отражатель и рассеиватель светильника.
Подать напряжение питания, проконтролировать работу светильника, свечение красного индикатора, сигнализирующего о заряде батареи, и зеленого, сигнализирующего о подключении к сети.
Процесс заряда аккумуляторной батареи происходит автоматически при первом подключении светильника к сети питания или после длительной работы светильника в аварийном режиме.
Для увеличения срока службы аккумуляторной батареи рекомендуется не менее 2 раз в год переводить светильник в аварийный режим.
