Описание и характеристики

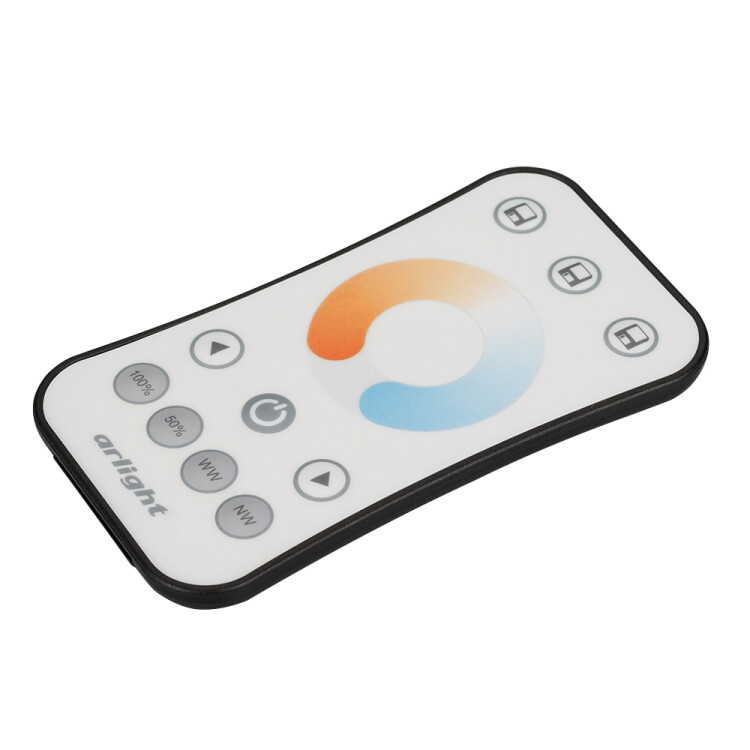

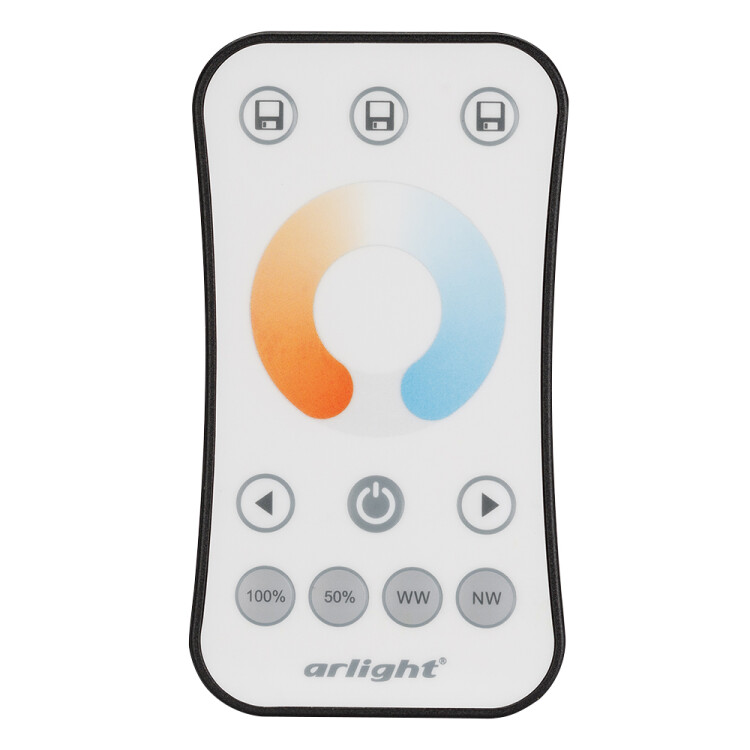

Пульт Arlight Smart-R37-MIX (сенсор, 1 зона, радиоканал 2,4 ГГц, IP20)
Радиопульт Arlight Smart-R37-MIX с кнопками и сенсорным кольцом предназначен для дистанционного управления мультибелыми MIX светодиодными источниками света.
Управление светодиодной лентой и другими источниками света осуществляется с помощью универсальных контроллеров серии Smart.
Пульт может крепиться на настенный держатель (держатель приобретается отдельно).
Размеры
| Длина, мм | 107 |
| Ширина, мм | 58,5 |
| Высота, мм | 9 |
Материалы и цвета
| Цвет | Белый |
| Материал | пластик с покрытием, защищающим от загрязнения |
Функциональные возможности
- Включение и выключение света.
- Выбор цветовой температуры.
- Регулировка яркости при помощи сенсорного кольца.
- Функция памяти позволяет сохранить выбранный режим (3 сцены).
- Возможность привязки одного пульта к неограниченному количеству контроллеров.
- Пульт совместим со всеми контроллерами серии Smart, поддерживающими работу с источниками света MIX (CCT).
Технические характеристики
| Артикул | 025145 |
| Зоны управления | 1 зона |
| Каналы управления | 2 канала MIX |
| Тип связи с контроллером | RF (радиочастотный) |
| Частота передачи данных, МГц | 2400 |
| Напряжение питания, В | DC 3 |
| Источник питания | элемент питания CR2032 |
| Ток потребления в рабочем режиме, мА | до 20 |
| Ток потребления в режиме сна, мкА | до 10 |
| Время работы от одного элемента питания | до 6 мес. |
| Максимальная дистанция связи, м | 20 |
| Температура окружающей среды, °C | +5... +45 |
| Степень защиты от пыли и влаги | IP20 |
Подключение
- Удалите прозрачную защитную пленку из отсека питания, установите элемент питания в пульт, соблюдая полярность.
- Подключите совместно используемое оборудование: контроллеры, светодиодную ленту, блоки питания (см. инструкции к используемому оборудованию).
- Убедитесь, что схема собрана правильно, везде соблюдена полярность подключения, и провода нигде не замыкаются.
- Включите питание системы.
- Выполните привязку пульта.
Способ привязки зависит от используемых контроллеров (см. инструкции к контроллерам).
В общем случае, для контроллеров с кнопкой привязки, обозначенной Match, выполните следующие шаги:
- включите питание контроллера, индикаторный светодиод на контроллере должен светиться;
- коротко нажмите на контроллере кнопку Match, светодиод начнет медленно мигать;
- нажмите на пульте управления любую кнопку;
- более быстрое мигание светодиода подтверждает успешную привязку.
- Если потребуется выполнить сброс всех привязок, нажмите и удерживайте более 5 секунд кнопку Match на контроллере.
Мигание индикаторного светодиода подтверждает выполнение процедуры сброса. - Проверьте управление.

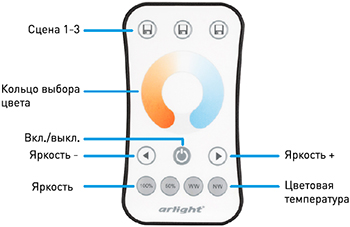

Назначение кнопок пульта ДУ
Правила эксплуатации
- Соблюдайте условия эксплуатации оборудования:
- эксплуатация только внутри помещений;
- температура окружающего воздуха от +5 до +45 °C;
- относительная влажность воздуха не более 90 % при +20 °С, без конденсации влаги;
- отсутствие в воздухе паров и агрессивных примесей (кислот, щелочей и пр.).
- Не оставляйте пульт вблизи нагревательных приборов или горячих поверхностей, а также на солнце.
- Не допускайте попадания воды или воздействия конденсата на устройство.
- Не допускайте падения пульта, воздействия ударов и вибрации.
- Соблюдайте полярность при установке элемента питания.
Возможные неисправности
| Неисправность | Причина | Метод устранения |
|---|---|---|
| Пульт не работает. | Батарея не установлена. | Установите новую батарею. |
| Батарея установлена неправильно. | Установите батарею, соблюдая полярность. | |
| Батарея разряжена. | Замените разряженную батарею на новую. | |
| Контроллер находится вне зоны распространения сигнала с пульта. | Сократите дистанцию между пультом и контроллером. | |
| Пульт не привязан к контроллеру. | Выполните привязку пульта к контроллеру. | |
| Пульт работает нестабильно, дистанция управления сократилась. |
Батарея имеет низкий уровень заряда. | Замените батарею на новую. |
| Высокий уровень радиопомех в зоне работы оборудования. | Устраните источник радиопомех. | |
| Уровень радиосигнала снижен за счет экранирования различными конструкциями. | Перенесите контроллер в место с наилучшим приемом радиосигнала. |
