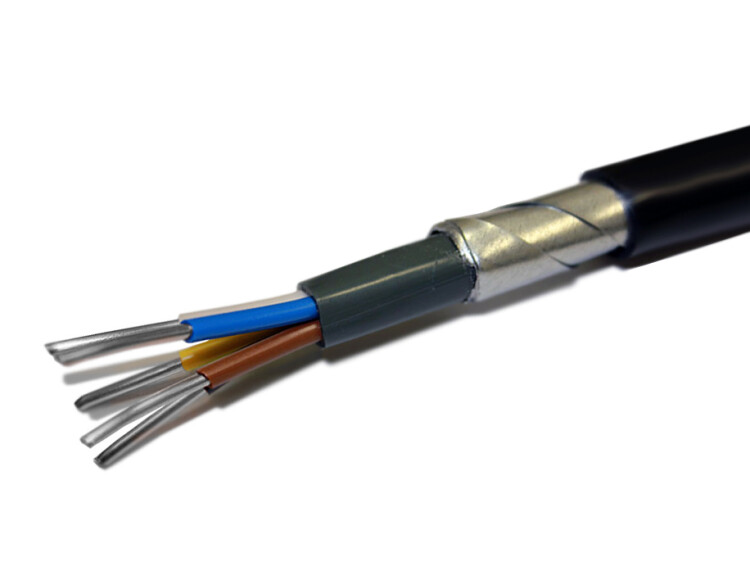

АВБШвнг(А)-LS 5*10 ок(N;PE)-0,66кВ алюминий круглый кабель Кавказкабель

ВВГ, ВБбШв, ВВГнг-LS, ВБбШвнг-LS, АВВГ, АВБбШв, АВВГнг-LS, АВБбШвнг-LS (пятижильные) на напряжение 0,6/1 кВ

Кабели силовые с ПВХ изоляцией, пятижильные на напряжение 0,66/1 кВ (индекс LS означает низкое дымо- и газовыделение Low Smoke)

Конструкция:

1. Токопроводящая жила - медная (ВВГ) или алюминиевая (АВВГ) , однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483 в соответствии с таблицей.

   Количество жил	Номинальное сечение жилы, мм2
   	Круглой формы		Секторной формы
   	медной	алюминиевой	медной	алюминиевой
   Однопроволочная	1,5 - 25	2,5 - 35	-	-
   Многопроволочная	16 - 50	50	50 - 240	70 - 240

2. Изоляция - в кабелях марок АВВГ, ВВГ, АВБбШв, ВБбШв из ПВХ пластиката; в кабелях марок АВВГнг-LS, ВВГнг-LS, АВБбШвнг-LS, ВБбШвнг-LS из ПВХ пластиката пониженной пожароопасности.
3. Скрутка - Изолированные жилы скручены. Кабели изготовляются пятижильными и имеют все жилы одинакового сечения. Жилы круглой формы скручены вокруг сердечника, выпрессованного из шлангового ПВХ пластиката.

Для кабелей марок ВВГ, АВВГ, АВВГнг-LS, ВВГнг-LS:

4. Заполнение - в кабелях с круглыми жилами марок ВВГ, АВВГ выпрессовано до круга в сечении из мелонаполненной резиновой смеси или другого равноценного материала.
В кабелях марок АВВГнг-LS, ВВГнг-LS заполнение выпрессовано из ПВХ пластиката пониженной пожароопасности или невулканизированной резины пониженной пожароопасности толщиной 0,5 мм (справочная величина).
В кабелях с секторными жилами заполнение не накладывается.
5. Оболочка - поверх заполнения или скрепляющей ленты в кабелях марок ВВГ и АВВГ накладывается из ПВХ пластиката, а в кабелях марок АВВГнг-LS и ВВГнг-LS из ПВХ пластиката пониженной пожароопасности.

Для кабелей марок ВБбШв, АВБбШв, АВБбШвнг-LS, ВБбШвнг-LS:

4. Поясная изоляция -накладывается поверх скрученных круглых изолированных жил или скрепляющей ленты, толщиной не менее 0,9 мм в кабелях марок ВБбШв, АВБбШв из ПВХ пластиката.
5. Защитный покров типа БбШв:
броня из двух стальных оцинкованных лент номинальной толщиной 0,3 мм или 0,5 мм, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;
защитный шланг в кабелях марок ВБбШв, АВБбШв из ПВХ пластиката, а в кабелях марок АВБбШвнг-LS, ВБбШвнг-LS из ПВХ пластиката пониженной пожароопасности.

Применение:

Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66/1 кВ частотой до 100 Гц.

Кабели марок ВВГ, АВВГ предназначены для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе.

Кабели марок ВБбШв, АВБбШв предназначены для прокладки в земле (траншеях), помещениях, туннелях, шахтах (кроме прокладки в блоках), а также на открытом воздухе.

Технические характеристики:

• Диапазон температур эксплуатации : от -50°С до +50°С

• Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С

• Минимальный радиус изгиба при прокладке: 7.5 наружных диаметров

• Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С

• Строительная длина кабелей для сечений основных жил:

  • 1,5 - 16 мм2 - 450 м

  • 25 - 70 мм2 - 300 м

  • 95 мм2 и выше - 200 м

• Гарантийный срок эксплуатации: 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления

• Срок службы: 30 лет

Коды ОКП:

35 3371 27 - кабелей ВВГ
35 3371 31 - кабелей ВБбШв
35 3371 35 - кабелей ВВГнг-LS
35 3371 38 - кабелей ВБбШвнг-LS
