Описание и характеристики

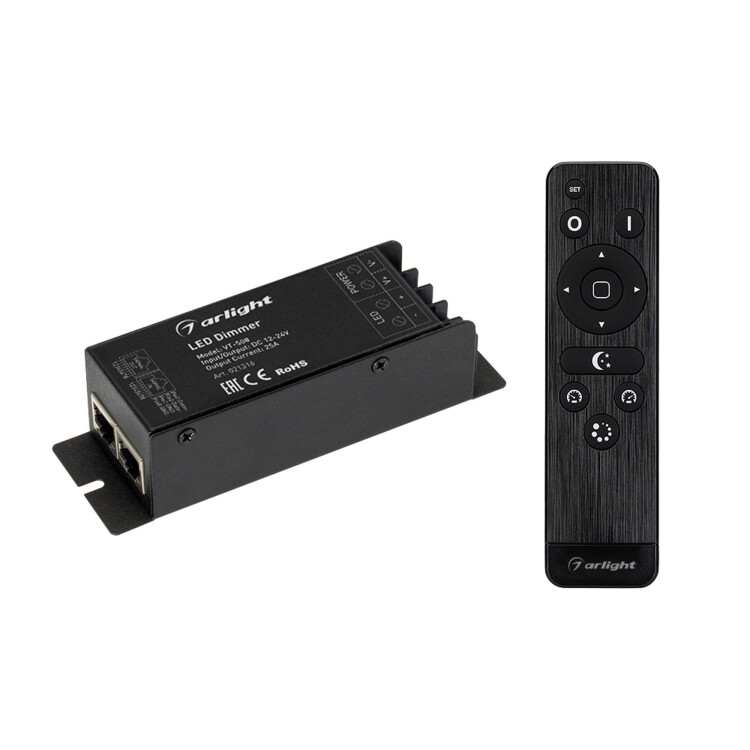

Диммер Arlight VT-S08-1x25A (12 / 24 В, 300/ 600 Вт, 1 х 25 А, радиоканал 433 МГц, IP20) с пультом ДУ
Однозонный диммер Arlight VT-S08-1x25A предназначен для ШИМ (PWM) управления светодиодной лентой и другими светодиодными источниками света с напряжением питания 12 или 24 В.

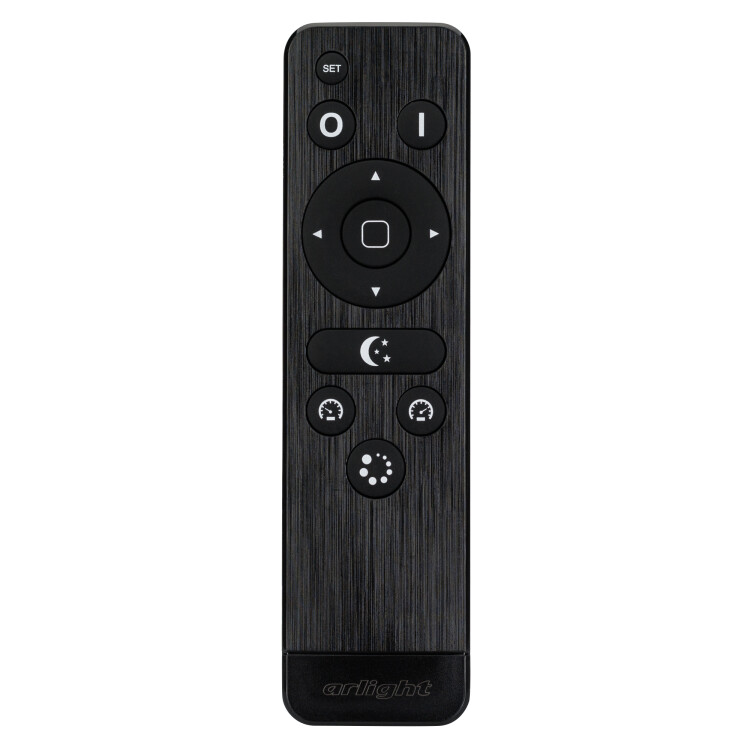

Диммер комплектуется радиочастотным пультом дистанционного управления (12 кнопок).
Пульт позволяет включать и выключать свет, регулировать яркость, включать динамические программы и регулировать их скорость.
Преимущества
- Высокая выходная мощность.
- Усиленные винтовые клеммы.
- Эргономичный пульт.
Размеры
| Габаритные размеры диммера, мм | 127 х 42 х 33 |
| Габаритные размеры пульта ДУ, мм | 150 х 40 х 20 |
Функциональные возможности
- Управление только от одного привязанного пульта либо от любого аналогичного пульта.
- Наличие портов, обеспечивающих синхронную работу нескольких диммеров.
- Функция памяти последнего состояния при потере питания.
Технические характеристики
| Артикул | 021316 |
| Тип изделия | диммер |
| Входное напряжение, В | DC 12 - 24 |
| Выходное напряжение, В | DC 12 - 24 |
| Каналы управления | 1 канал Mono |
| Зоны управления | 1 зона |
| Тип связи | RF (радиочастотный) |
| Частота передачи данных, МГц | 433 |
| Максимальный ток нагрузки, А | 25 |
| Максимальная суммарная выходная мощность, Вт | 300 (12 В) / 600 (24 В) |
| Температура окружающей среды, °C | -20... +40 |
| Степень защиты от пыли и влаги | IP20 |
| Наличие пульта дистанционного управления в комплекте | есть |
| Тип монтажа | накладной |
| Цвет диммера и пульта ДУ | Черный |

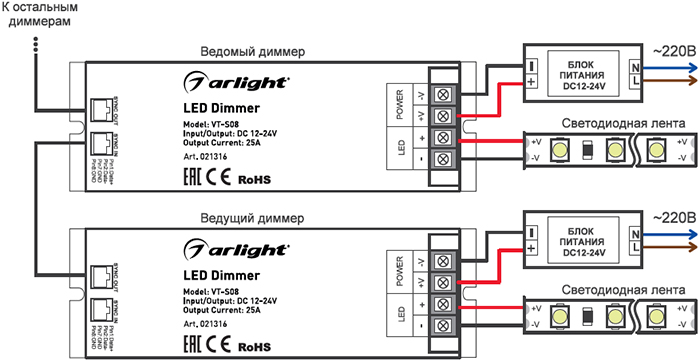

Установка и подключение
- Установите элементы питания в пульт, соблюдая полярность.
- Закрепите диммер в месте установки.
- Подключите светодиодную ленту или другой светодиодный источник света к выходу led диммера, соблюдая полярность.
- Подключите блок питания к входу Power диммера, соблюдая полярность.
- Убедитесь, что схема собрана правильно, везде соблюдена полярность подключения, и провода нигде не замыкаются.
Короткое замыкание в нагрузке может привести к отказу диммера. - Включите питание.

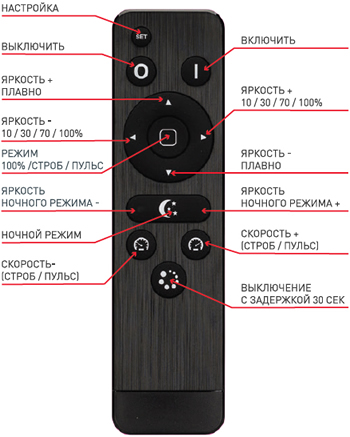

Назначение кнопок пульта ДУ
Правила эксплуатации
- Соблюдайте условия эксплуатации оборудования:
- эксплуатация только внутри помещений;
- температура окружающего воздуха от -20 до +40 °С, без конденсации влаги;
- относительная влажность воздуха не более 90 % при +20 °С;
- отсутствие в воздухе паров и примесей агрессивных веществ (кислот, щелочей и пр.).
- Соблюдайте полярность при подключении оборудования.
- Устанавливайте оборудование в хорошо проветриваемом месте.
Не устанавлийвайте устройство в закрытые места, например, книжную полку.
- Не допускается установка вблизи нагревательных приборов или горячих поверхностей, например, в непосредственной близости к блоками питания.
- Температура устройства во время работы не должна превышать +60 °C.
При более высокой температуре используйте вентиляцию или уменьшите мощность подключенной нагрузки.
- Не размещайте диммер в местах с повышенным уровнем радиопомех или в местах сосредоточения большого количества металла.
- При выборе места установки оборудования предусмотрите возможность его обслуживания.
Не устанавливайте устройство в местах, доступ к которым будет впоследствии невозможен.
- Для питания диммера используйте источник напряжения с выпрямленным стабилизированным напряжением.
Убедитесь, что напряжение и мощность блока питания соответствуют подключаемой ленте. - Перед включением убедитесь, что схема собрана правильно, соединения выполнены надежно, замыкания отсутствуют.
Замыкание проводов на выходе диммера может привести к его отказу.
