Описание и характеристики

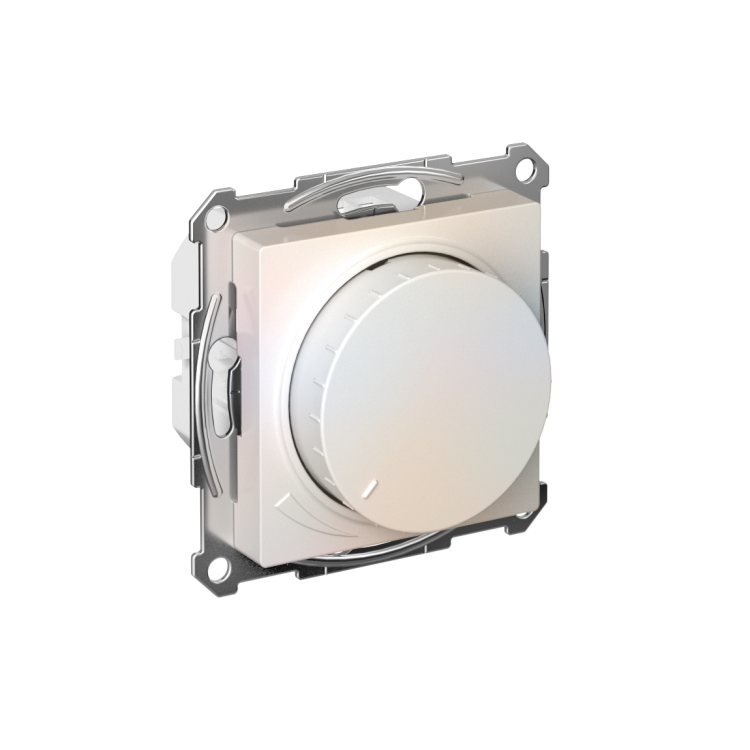

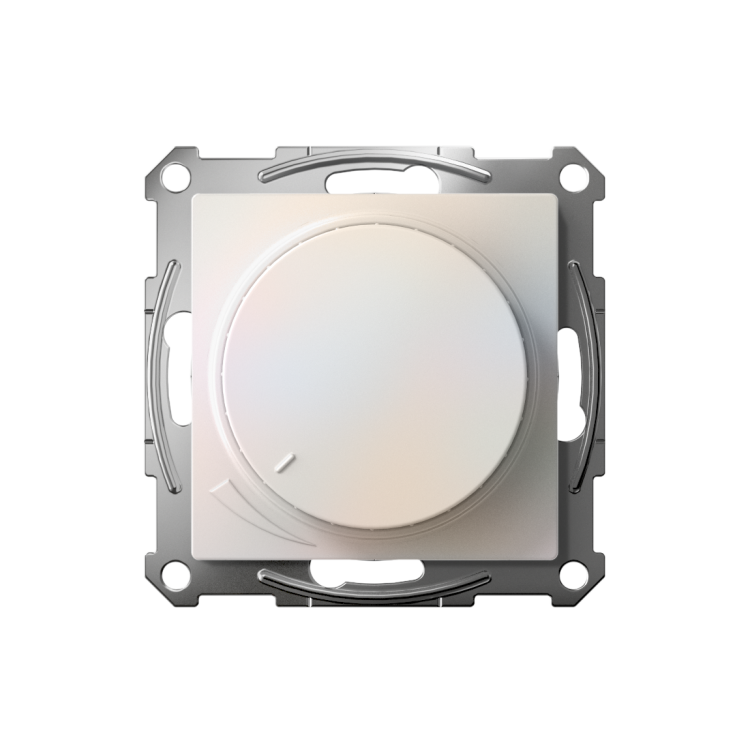

Светорегулятор поворотно-нажимной Schneider Electric ATN000423 AtlasDesign (400 Вт), жемчуг
Поворотно-нажимной светорегулятор (диммер) из коллекции электроустановочных изделий AtlasDesign от Schneider Electric позволяет установить комфортный уровень яркости светильников в помещении.
Совместим как с лампами накаливания и галогенными лампами до 400 Вт, так и с диммируемыми светодиодными лампами до 150 Вт.
Функция сохранения последнего уровня яркости, бесшумность и плавный пуск делают использование диммера не только практичным, но и приятным.
Безопасность обеспечивается электронной защитой от перегрузки и короткого замыкания.
Кроме того, регулировка минимального уровня яркости и особо точный ход рукоятки диммера (фиксированные миниположения) позволяют добиться нужной атмосферы быстро, удобно и легко.
Безупречный дизайн позволяет вписать электроустановочные изделия AtlasDesign в любой интерьер.
Лицевые детали изделий выполнены из европейского термопластика с добавлением ионов серебра.
Эта технология обеспечивает надежную защиту от распространения бактерий и гарантирует безупречную эффективность на протяжении всего срока эксплуатации.
Механизмы изделий разработаны в Германии и протестированы российскими электриками, что гарантирует высокое качество и легкость установки.
Размеры
| Высота, мм | 71 |
| Ширина, мм | 71 |
| Глубина общая, мм | 52 |
Функциональные возможности
- Светорегулятор (диммер) поворотно-нажимной предназначен для коммутации и регулирования яркости ламп накаливания, галогенных ламп или низковольтных галогенных ламп с полупроводниковым понижающим преобразователем на базе высокочастотного трансформатора и диммируемых светодиодных ламп в сети переменного тока частотой 50 Гц с номинальным напряжением 230 В.
На упаковке светодиодных ламп обязательно должна быть нанесена надпись "dimmable" или иное указание, что светодиодная лампа поддерживает функцию регулирования яркости (диммирования).
- Свет включается и выключается нажатием ручки, а уровень освещенности (яркость ламп) регулируется ее вращением.
- На устройстве предусмотрена возможность регулировки минимального уровня яркости ламп.
При первом включении светорегулятора убедитесь, что лампа горит с минимальным уровнем яркости.
Если лампа не горит или горит слишком ярко, перейдите к процедуре установки минимального уровня яркости.
Для этого снимите ручку, крышку, установите ручку и поверните ее против часовой стрелки до упора.
Установите минимальную яркость с помощью винта (MIN).
- При подключении второго переключателя диммер может использоваться как проходной переключатель.
- Диммер имеет электронную защиту от короткого замыкания, перенапряжения, перегрузки и перегрева.
Материалы и цвета
- Цвет лицевой панели: Жемчуг.
- Тип поверхности лицевой панели: матовый.
- Материал лицевой панели: высококачественный ABS пластик
(устойчив к царапинам и ультрафиолетовому излучению).
- Материал основания изделия: высококачественный термопласт полиамид
(обеспечивает дополнительную жесткость и долговечность конструкции).
Технические характеристики
| Тип изделия | диммер (светорегулятор) |
| Конструктивное исполнение | механизм + суппорт + лицевая панель с кнопкой |
| Тип управления | поворотно-нажимная кнопка |
| Номинальное напряжение, В | АС 230 +/-10 % |
| Частота сети, Гц | 50 |
| Типы подключаемой нагрузки | RC* |
| Максимальная подключаемая нагрузка, Вт | 400 |
| Защита от короткого замыкания | электронная |
| Способ монтажа | скрытая установка |
| Тип крепления | в распор (лапками) и винтами |
| Способ подключения | винтовой зажим |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ4 |
* Диммер поддерживает работу с активной (R) и емкостной нагрузкой (С).
Диммирование происходит за счет отсечки фазы по заднему фронту волны (Trailing Edge).
Основное применение - регулирование яркости ламп со стандартными цоколями.
Тип R - лампы накаливания и галогенные лампы 230 В.
Тип C - галогенные лампы 12 В с электронным трансформатором и диммируемые LED лампы.
Светорегуляторы могут использоваться также со светодиодными светильниками или светодиодными лентами,
но при условии, что их блок управления требует именно светорегулятор с отсечкой фазы по заднему фронту волны.
Наиболее распространенные протоколы диммирования led лент и светодиодных светильников: Dali, 1 - 10 В, TRIAC (R, RL).
Для таких блоков управления должен быть выбран соответствующий протоколу совместимый механизм диммера.

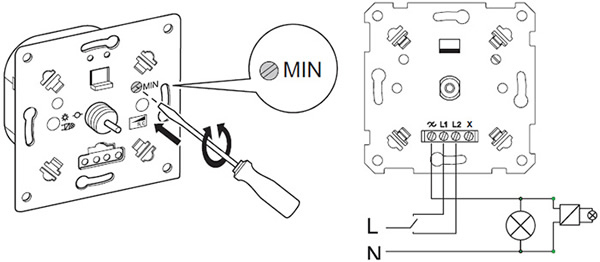

Монтаж и подключение
Регулировка минимального уровня яркости ламп
При первом включении светорегулятора необходимо убедиться, что лампа горит с минимальным уровнем яркости.
Если лампа не горит или горит слишком ярко, перейдите к процедуре установки минимального уровня яркости.
Для этого необходимо снять ручку, крышку, установить ручку.
Затем нужно повернуть ручку против часовой стрелки до упора.
Установите минимальный уровень яркости при помощи винта MIN.
