Реле времени РВО-15 ACDC24В/АС 230В УХЛ4

цена
2 488,17 ₽/шт
наличие
В наличии
шт
Подобрать аналогСвязанные товары

Описание и характеристики

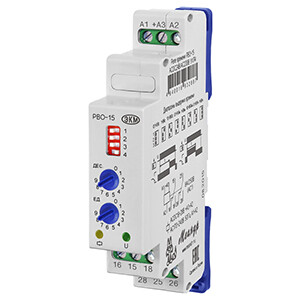

Реле времени РВО-15 ACDC24В/АС 230В УХЛ4

Реле времени РВО-15 предназначено для выдачи команд в цепи схем управления через контакты реле после отработки установленной выдержки времени по заданному алгоритму работы.

Изготовлено по ТУ 3425-007-31928807-2014.

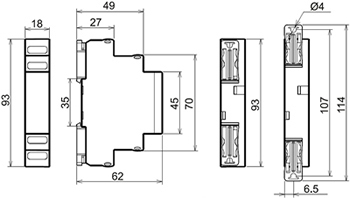

Размеры

Функциональные возможности

  • Диапазон выдержки времени от 0,1 с. до 99 ч.
  • Установка выдержек времени осуществляется с помощью двух поворотных декадных переключателей.
  • Две диаграммы работы (задержка на включение или отключение).
  • Две переключающие группы 8 А / 250 В.
  • Индикатор состояния встроенного реле, индикатор наличия питания.

Особенности конструкции

  • Реле выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей.
  • Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность.
  • Для установки реле на ровную поверхность фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса.
  • Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 кв.мм.
  • На лицевой панели реле расположены два поворотных переключателя для задания выдержки времени t (установка значений единиц 0 - 9 и десятков 0 - 9), блок переключателей "множитель" для выбора диаграммы работы и задания временного диапазона, зеленый индикатор включения питания U, желтый индикатор срабатывания встроенного исполнительного реле .

Технические характеристики

Артикул 4640016932887
Напряжение питания, В АС 230 ±10 %
AC/DC 24 ±10 %
Диапазоны выдержек времени 0,1 - 9,9 c., 1 - 99 c., 10 - 990 c.,
0,1 - 9,9 мин., 1 - 99 мин., 10 - 990 мин., 0,1 - 9,9 ч., 1 - 99 ч.
Погрешность установки выдержки времени, не более, % 10
Погрешность отсчета выдержки времени, не более, % 2
Время готовности, не более, сек. 0,15
Время повторной готовности, не более, сек. 0,1
Диаграммы работы 1, 2
Максимальный коммутируемый ток АС 250 В 50 Гц (АС1) / DC 30 В (DC1), А 8
Максимальное коммутируемое напряжение, В 400 (AC1/2A)
Максимальная коммутируемая мощность АС 250 В 50 Гц (АС1) / DC 30 В (DC1), В*А/Вт 2000 / 240
Максимальное напряжение между цепями питания и контактами реле, В AC 2000 (50 Гц - 1 мин.)
Потребляемая мощность, В*А 2
Механическая износостойкость, не менее, циклов 10 х 106
Электрическая износостойкость, не менее, циклов 100000
Количество и тип контактов 2 переключающие группы
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С -25... +55
Температура хранения, °С -40... +70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) уровень 3 (2 кВ / 5 кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) уровень 3 (2 кВ А1 - А2)
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 IP40 / IP20
Степень загрязнения в соответствии с ГОСТ 9920-89 2
Относительная влажность воздуха (при +25 °C), % 80
Высота над уровнем моря, м 2000
Рабочее положение в пространстве произвольное
Режим работы круглосуточный
Масса изделия, кг 0,07

Работа реле

  • Диаграмма работы и диапазон выдержки времени выбираются при помощи блока переключателей 1 - 4.
  • Для каждой диаграммы можно выбрать один из диапазонов выдержки времени, установив переключатели 1 - 3 в соответствующее положение.

  • Диаграмма работы реле определяется положением переключателя 4.
  • Требуемая временная выдержка t устанавливается поворотными переключателями, первая значащая цифра - переключателем "ДЕС.", вторая значащая цифра - переключателем "ЕД.".
  • Для изменения диапазона выдержки времени реле необходимо отключить.
  • При выборе первой диаграммы работы с "паузы" (длительность паузы определяет задержку на включение встроенного электромагнитного реле от начала подачи питания на прибор на время t) в интервале установленной выдержки времени t замкнуты контакты 15 - 16 и 25 - 26.
  • После отсчета времени выдержки t встроенное электромагнитное реле включается, замыкаются контакты 15 - 18 и 25 - 28 и загорается желтый индикатор .
  • При выборе второй диаграммы работы с "импульса" (встроенное электромагнитное реле включается одновременно с включением питания на время t) при подаче напряжения питания встроенное электромагнитное реле включается, загорается желтый индикатор , замыкаются контакты 15 - 18 и 25 - 28 и начинается отсчет выдержки времени t.
  • После отсчета выдержки времени t встроенное электромагнитное реле выключается, замыкаются контакты 15 - 16 и 25 - 26 и гаснет желтый индикатор .

Диаграммы работы реле

Отсчет заданного времени начинается при подаче напряжения питания,
после чего реле включается (задержка на включение).
Отключение по снятию питания.
Реле включается одновременно с подачей питания.
Отключение реле происходит после отсчёта заданного времени
(задержка на отключение).

Схемы мнемонические

Напряжение питания DC 6 В подается на клеммы "+А1", "А2",
"+" подключается на клемму "+А1".

Напряжение питания АСDC 24 B подается на клеммы "+А3", "А2",
"+" подключается на клемму "+А3".
Напряжение питания АС 230 В подается на клеммы "А1", "А2".

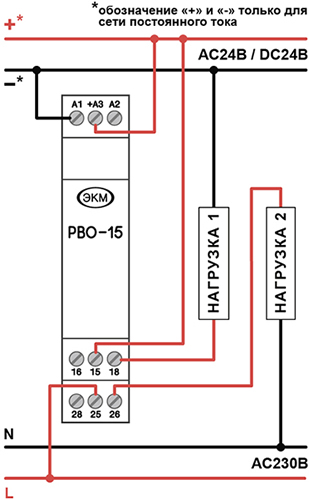

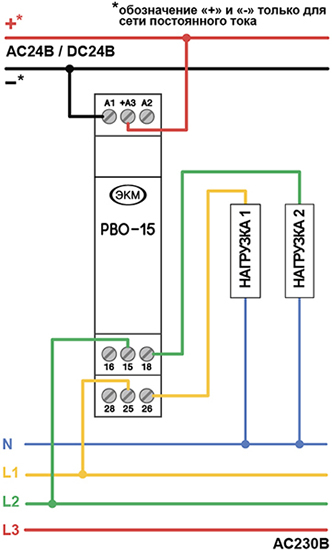

Схемы подключения

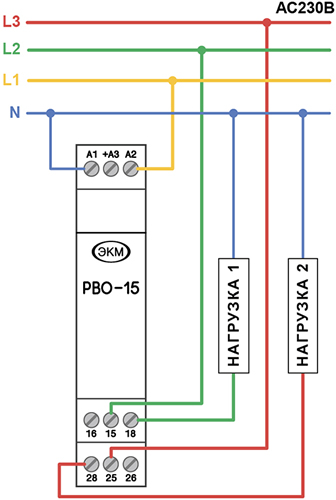

Напряжение питания AC 230 В Напряжение питания AC 24 В / DC 24 В
