Наконечник болтовой НА 70-120 (10 кВ) IEK
Наконечники болтовые НА предназначены для оконцевания затяжкой болтами предварительно зачищенных от изоляции алюминиевых и медных жил проводов и присоединения к алюминиевым или медным клеммам, шинам, зажимам и т.п.
Монтаж наконечников не требует дорогостоящего оборудования.
Достаточно лишь иметь в наборе динамометрический ключ.
Изделия обладают токопроводностью согласно ГОСТ 17441-84.

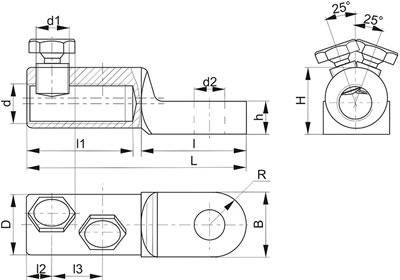

Размеры
| Размеры, мм | |||||
|---|---|---|---|---|---|
| L | I | I1 | I2 | I3 | D |
| 100 | 40 | 44 | 12,5 | 21 | 28 |
| d | d1 | d2 | H | h | B |
| М18х1 | М16х1,5 | 17 | 28,2 | 14,2 | 28 |
Материалы
| Материал | дюралюминиевый сплав марки В95 и Д16Т1 |
| Защитное покрытие | --- |
Особенности конструкции
- Угловое расположение болтов для надежной фиксации жилы.
Технические характеристики
| Артикул | UNA-120-70-120-10KV-S |
| Рабочее напряжение, кВ | 10 |
| Сечение, кв.мм | 70 - 120 |
| Тип кабеля | маслопропитанная бумажная изоляция, пластиковая или ПВХ изоляция, сшитый полиэтилен |
| Метрический размер болта | М16х1,5 |
| Момент срыва головки болта при монтаже кабельных линий, Н*м | 30 |
| Температура эксплуатации, °С | -60... +80 |
| Климатическое исполнение и категория размещения | УХЛ3 (ГОСТ 15150-69) |
| Срок службы, лет | 30 |
