Описание и характеристики

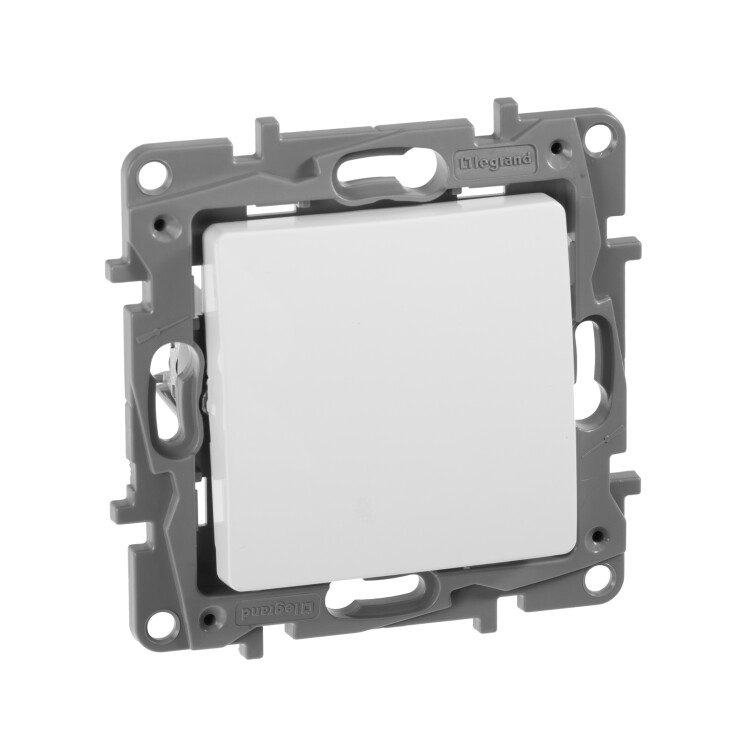

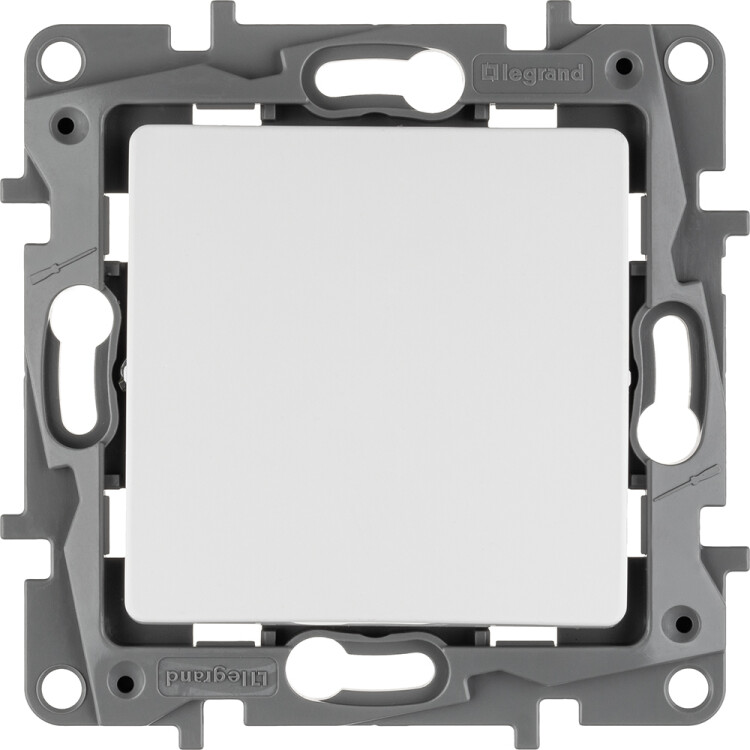

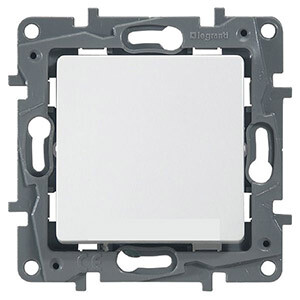

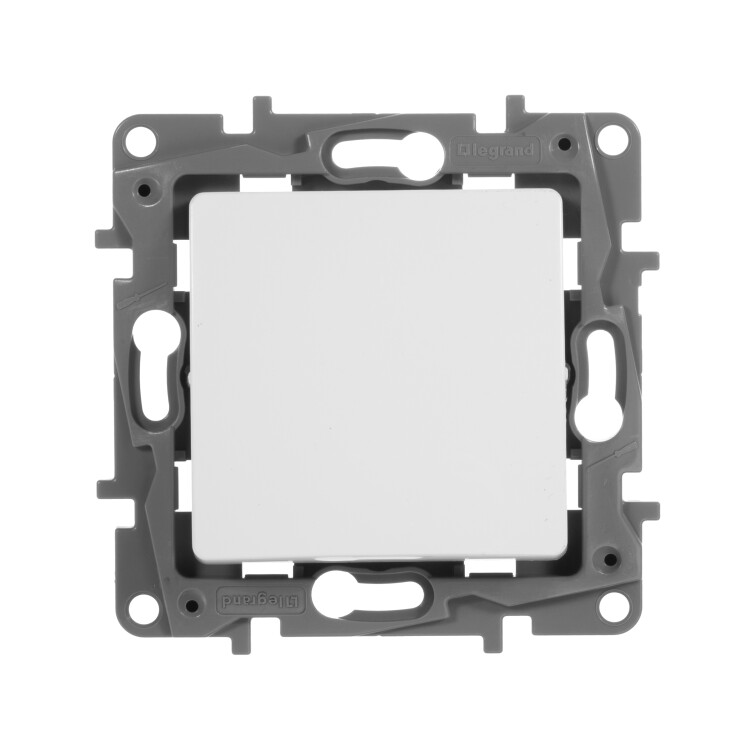

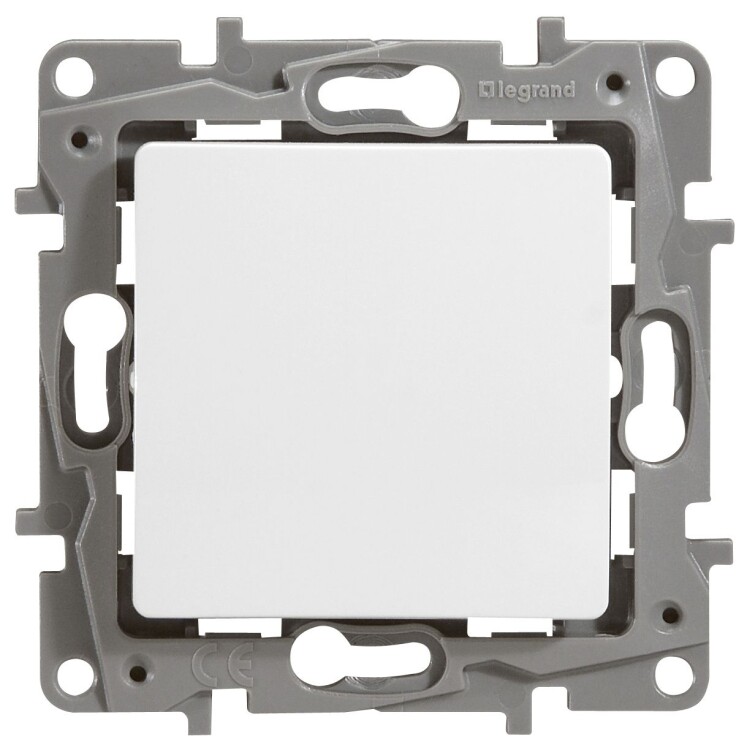

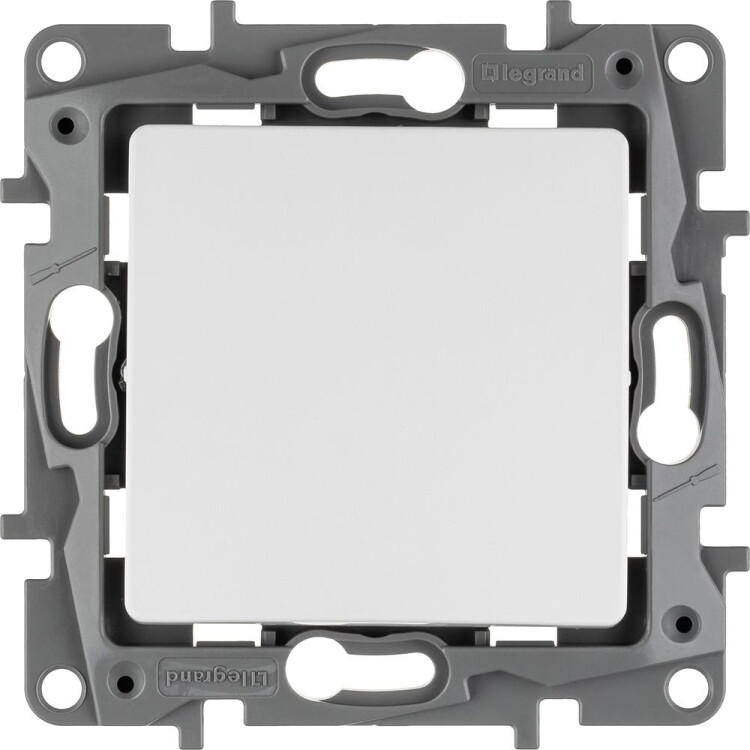

Переключатель одноклавишный Legrand Etika 672205 (винтовые клеммы) на захватах, белый
Высококачественный поликарбонат в основе корпуса механизма - революционное конструктивное решение Legrand.
Благодаря точно рассчитанной 3-мерной силовой структуре суппорт обладает высокой прочностью, а специальный профиль внешнего контура обеспечивает простоту и безошибочность многопостового монтажа.
В результате интуитивно понятная и безопасная установка сочетается с надежностью, комфортом и долговечностью в использовании.
Согласно тестам, проведенным в России среди профессиональных электриков, в 95 % случаев механизм Etika признан самым удобным в монтаже среди аналогов.
Преимущества
- Высокая прочность обеспечивается трехмерной силовой структурой корпуса из высококачественного поликарбоната.
- Травмобезопасный корпус механизма.
- Недеформируемый суппорт.
- Материалы стойкие к УФ излучению, не содержат галогенов.
- Быстрота и безошибочность многопостового монтажа.
- Многоуровневая система крепления с возможностью регулировки глубины для плотного прилегания к любым стенам.
- Механизм устанавливается без снятия лицевой панели при фиксации на винтах.
- Превосходные изоляционные свойства.
- Ресурс изделий - 10 тысяч коммутаций для розеток и 40 тысяч коммутаций для выключателей и переключателей.
Размеры
| Размеры, мм | |||
|---|---|---|---|
| А | В | С | D |
| 75,8 | 75,8 | 28,75 | 14,9 |
Материалы и цвета
| Цвет клавиши | Белый |
| Тип поверхности клавиши | глянцевый |
| Материал клавиши | ABS пластик |
| Цвет суппорта | Серый (RAL 737) |
| Материал корпуса механизма и суппорта | поликарбонат |
Особенности конструкции
|
|

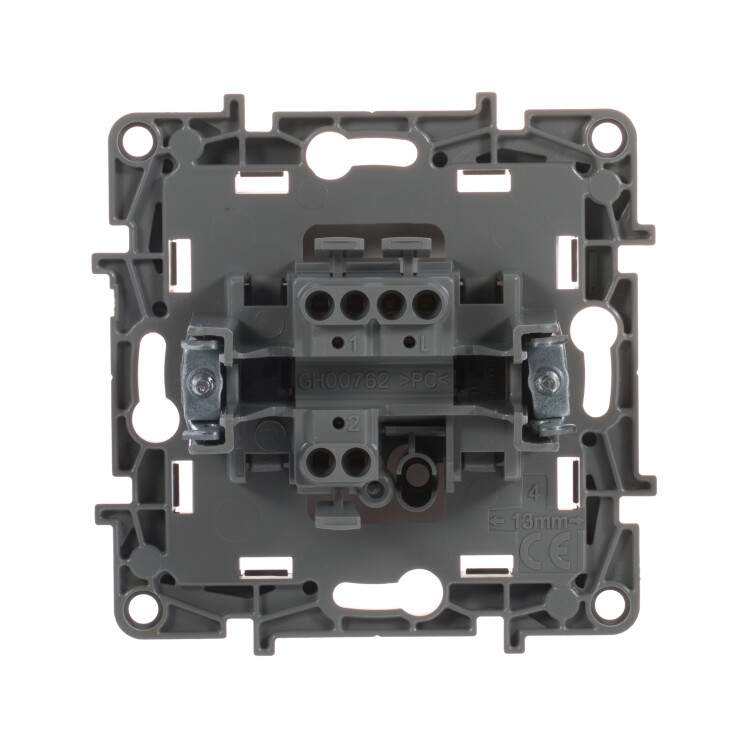

В силовых розетках надежность фиксации проводов обеспечивается с помощью гайки с насечками. В выключателях / переключателях гайка имеет специальный профиль для обеспечения одновременного зажима двух проводов разного сечения. |
 |
Специальный профиль внешнего контура суппорта обеспечивает простоту и безошибочность многопостового монтажа. |
Технические характеристики
| Тип изделия | переключатель |
| Конструктивное исполнение | механизм с клавишей, с суппортом, без рамки |
| Количество клавиш, шт. | 1 |
| Номинальное напряжение, В | АС 250 |
| Частота тока, Гц | 50 |
| Номинальный ток, АХ* | 10 |
| Тип монтажа | скрытый |
| Тип зажимов | винтовые |
| Сечение кабеля, кв.мм | 2 х 2,5 |
| Рекомендуемый момент затяжки, Нм | 0,8 |
| Длина зачистки кабеля, мм | 10 |
| Отвертка | Posidriv 1, Philips 1, с прямым шлицем 4 мм |
| Степень защиты от пыли и влаги | IP20 |
| Степень защиты от механических ударов | IK04 |
| Огнестойкость | +850 °С / 30 с. для частей из изолирующего материала, на которых закрепляют токоведущие части; +650 °С / 30 с. для частей из изолирующего материала, на которых не крепят токоведущие части |
| Температура хранения и эксплуатации, °С | -5... +35 |
* АХ означает способность переключателя работать с реактивной нагрузкой номинальным током 10 А, то есть с люминесцентными светильниками.
Установка

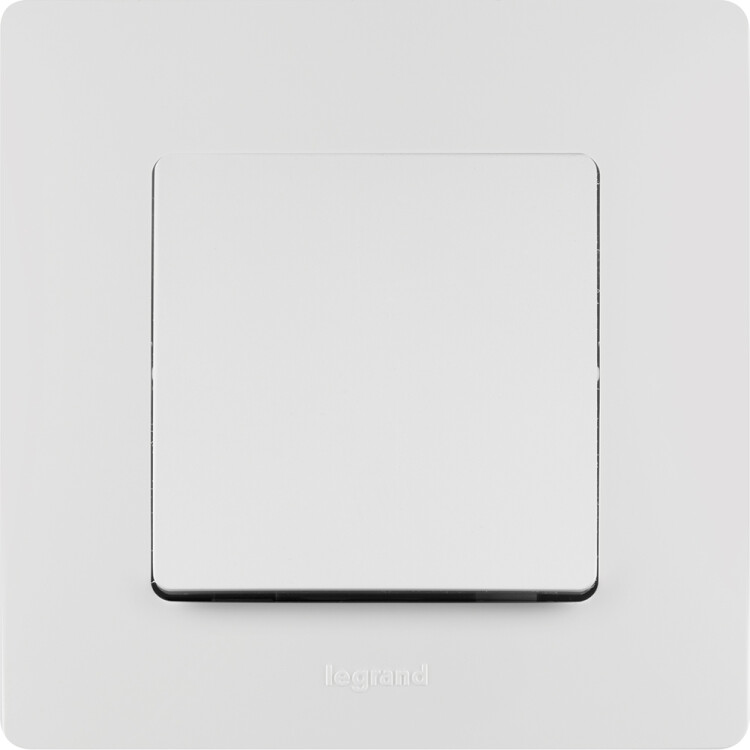

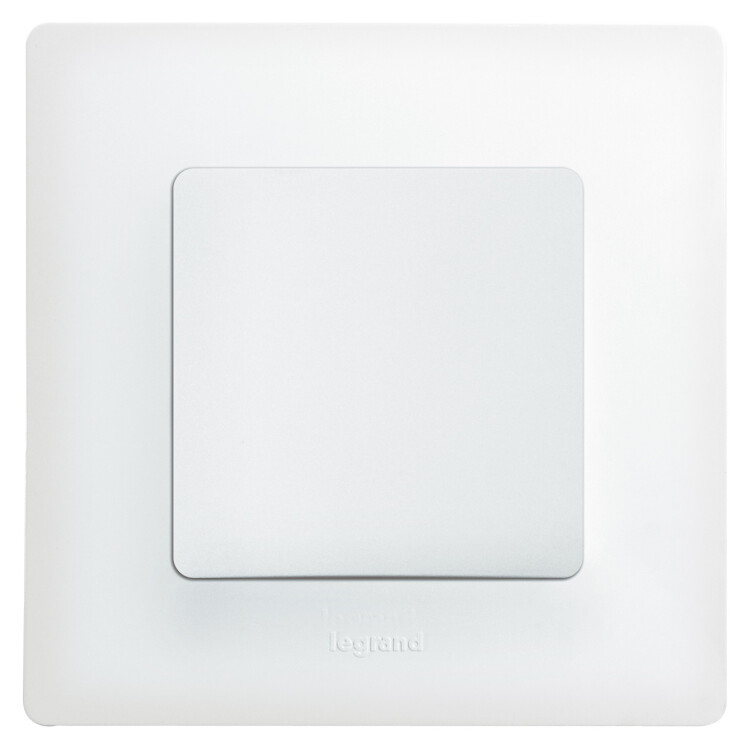

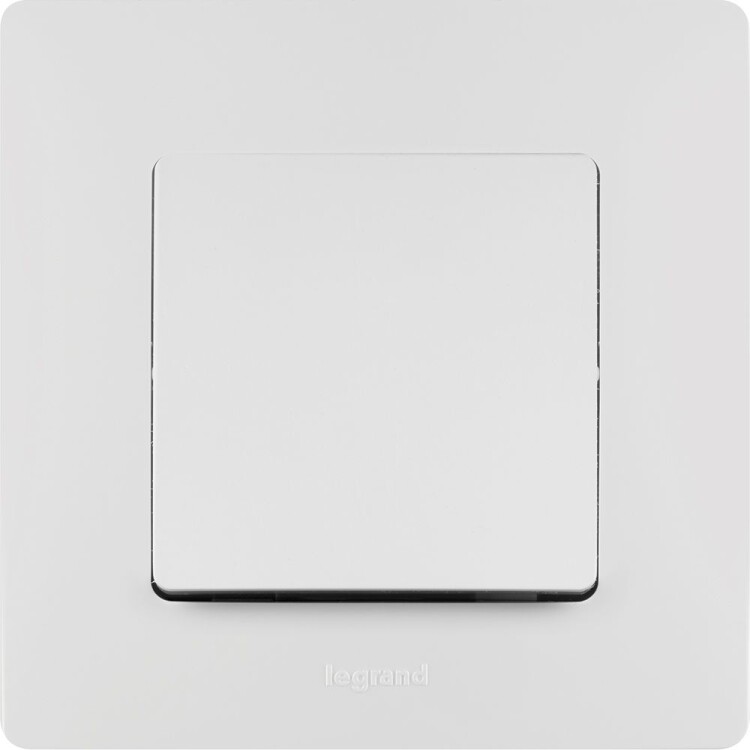

- Комбинация из 2 элементов: механизм + рамка (рамки приобретаются отдельно).
- Не снимая лицевую панель, закрепите механизм в коробке.
- Установите рамку до щелчка.
Схема подключения 2 переключателей на 2 направления
Демонтаж
- Снимите рамку с помощью отвертки.
- При установке на зажимах необходимо снять лицевую панель.
