Шкаф напольный 19" 47U 2277*800*1000мм черный Hyperline

цена
57 493,43 ₽/компл
наличие
Под заказ
компл
Подобрать аналогСвязанные товары

Описание и характеристики

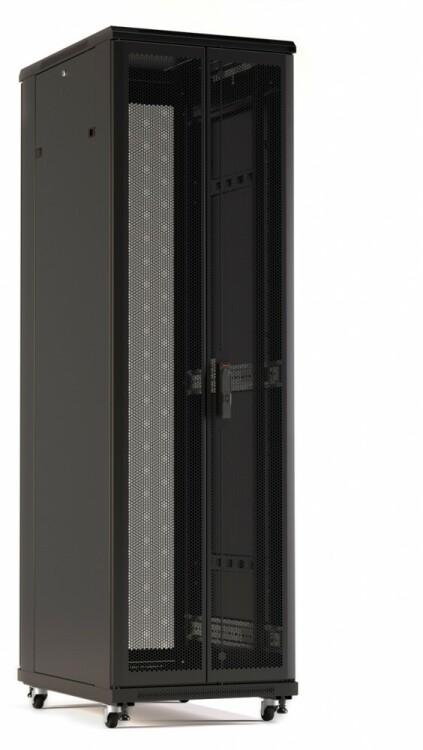

Шкаф телекоммуникационный напольный 19" 47U Hyperline TTR-4781-DD-RAL9005, 2277 х 800 х 1000 мм, черный

Шкаф телекоммуникационный монтажный Hyperline серии TTR универсальной сборно-разборной конструкции предназначен для размещения в нем телекоммуникационного, серверного, кроссового и другого оборудования стандарта 19 дюймов (19") в соответствии с ГОСТ 28601.2 (МЭК 297-2).
Подходит для установки в офисных и технических помещениях.

Оборудование систем передачи и хранения информации размещается внутри шкафа на вертикальных направляющих (на 19-дюймовых монтажных профилях), устанавливаемых попарно спереди и сзади шкафа.

Размеры

Высота шкафа с учетом высоты роликов (72,6) мм, мм 2277
Ширина шкафа, мм 800
Глубина шкафа, мм 1000
Максимальная внутренняя глубина шкафа, доступная для использования под оборудование, мм 910

Материалы и цвета

Цвет корпуса Черный (RAL 9005)
Материал корпуса и дверей холоднокатаная сталь
Покрытие корпуса и дверей порошковая краска

Особенности конструкции

шкаф телекоммуникационный напольный 19" Hyperline TTR исполнение DD RAL9005 - двойная перфорированная дверь   шкаф телекоммуникационный напольный 19" Hyperline TTR исполнение DD RAL9005 - боковые панели с замком под ключ

  • Шкаф имеет сборно-разборную каркасную конструкцию.
  • Состоит из нижней панели (пола), верхней панели (крыши), двух рам каркаса (передней и задней), соединяемых между собой горизонтальными монтажными профилями, съемных боковых панелей.
  • Каждая боковая панель состоит из двух частей, фиксируется двумя боковыми защелками и одним замком под ключ.
  • Шкаф комплектуется вариантом исполнения дверей с условным обозначением DD: передняя и задняя двери металлические перфорированные 75%, обе двери распашные.
  • Двери фиксируются замками с поворотной ручкой, запирание дверей производится в трех точках с использованием механических тяг - посредине, вверху и внизу.
  • Для равномерного распределения нагрузки при размещении тяжелого оборудования (более 300 кг) предусмотрены два усиливающих профиля, закрепляемые к нижней панели шкафа.
  • В комплект изделия входят регулируемые ножки и ролики для перемещения шкафа, один щеточный кабельный ввод, комплект проводов заземления.
  • Шкаф содержит четыре регулируемые по глубине вертикальные направляющие.
  • Предусмотрена система заземления.
  • В верхней и нижней панелях шкафа предусмотрены места для установки щеточных кабельных вводов (вместо одной заглушки) и вентиляторных модулей (вместо двух заглушек), которые становятся доступными после удаления выламываемых заглушек. Размер отверстия под одной заглушкой: 273 х 63,5 мм.
  • Универсальные вентиляторные модули TFAT-T2FM-RAL9004 приобретаются отдельно и одинаково подходят ко всем моделям шкафов.
  • При равномерном распределении нагрузки по всем четырем вертикальным направляющим и установке шкафа одновременно на ножках и роликах распределенная вертикальная нагрузка составляет 800 кг.
  • Вертикальные кабельные организаторы (2 шт.) устанавливаются в пространстве между вертикальными направляющими и боковыми панелями.

Устройство шкафа

1 - верхняя панель - 1 шт.
2 - рама каркаса (передняя и задняя) - 2 шт.

3 - горизонтальный монтажный профиль - 6 шт.
4 - 19-дюймовый монтажный профиль - 4 шт.

5 - крепление для 19-дюймового профиля (только для шкафов шириной 800 мм) - 12 шт.
6 - съемная боковая панель - 4 шт.

7 - передняя дверь двойная распашная металлическая перфорированная - 1 шт.
8 - усиливающий профиль - 2 шт.

9 - нижняя панель - 1 шт.
10 - ролики (колесики) - 4 шт.

11 - регулируемые ножки - 4 шт.
12 - задняя дверь двойная распашная металлическая перфорированная - 1 шт.

13 - вертикальный кабельный организатор в виде металлического короба с крышкой - 2 шт.
14 - разделяющая планка.

А, В - обозначенные перфорацией отверстия для ввода кабеля А и установки вентиляторных модулей В.

В комплекте:

  • винты, гайки фланцевые;
  • комплект для крепления аксессуаров (винты, гайки закладные, шайбы металлические);
  • комплект заземления (кабель, гафки, шайбы);
  • щеточный кабельный ввод;
  • комплект для крепления щеточного ввода (винты, гайки фланцевые);
  • замок боковой панели - 4 шт.;
  • система запирания дверей (ручка двери, механические тяги, крепеж) - 2 шт.

Технические характеристики

Артикул 425257
Тип изделия шкаф телекоммуникационный стандарта 19"
Исполнение напольный
Монтажная высота 47U
Допустимая статическая нагрузка, кг 800
Передняя дверь двойная (распашная) перфорированная
Задняя дверь двойная (распашная) перфорированная
Перфорация двери, % 75
Температура эксплуатации, °C +5... +40
Относительная влажность воздуха, % 80 при +25 °C
Степень защиты от пыли и влаги IP20 по ГОСТ 14524 (МЭК 60529)
Климатическое исполнение и категория размещения УХЛ4.2 (ГОСТ 15150)

Расшифровка условного обозначения

TTR-4781-DD-RAL9005:

  • TTR - серия.
  • 4781 - номер модели - отображает габаритные размеры шкафа.
  • DD - вариант исполнения дверей - передняя и задняя двери металлические перфорированные 75% (обе двери распашные).
  • RAL9005 - черный цвет.
