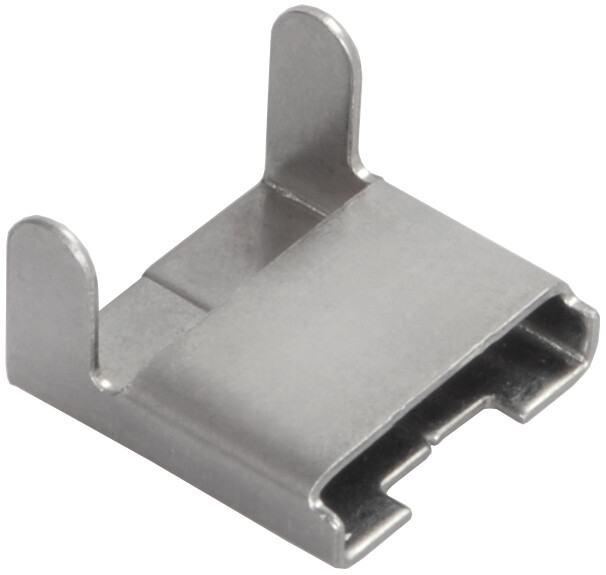

Скрепа СГ-20
Скрепа СГ-20 предназначена для крепления бандажной ленты ЛМ-50 на опорах воздушных линий электропередачи при монтаже арматуры для самонесущих изолированных проводов (СИП) напряжением до 1 кВ.
По техническим характеристикам соответствует требованиям ГОСТ Р 51177.
Размеры
Материалы
- Нержавеющая сталь толщиной 1,0 мм.
Особенности конструкции
- Линия стыка пластины проходит с обратной стороны, что позволяет ей выдерживать большие нагрузки, по сравнению со скрепами, в которых линия стыка проходит с наружной стороны.
Технические характеристики
| Тип изделия | скрепа для бандажной ленты ЛМ-50 |
| Номинальное напряжение, В | ?1000 |
| Разрушающая нагрузка, не менее, кН | 15 |
| Температура окружающей среды при эксплуатации, °C | -60... +55 |
| Относительная влажность воздуха, % | 75 (при +15 °C) |
| Температура монтажа, °C | -10... +50 |
| Срок службы, не менее, лет | 40 |
Монтаж
- Вытянуть из упаковки необходимую длину ленты бандажной ЛМ-50 и отрезать при помощи инструмента для натяжения и резки бандажной ленты ИНСЛ-1.
Конец ленты бандажной вставить в скрепу и согнуть при помощи молотка.
- Прижать изделие, которое требуется закрепить, к опоре и пропустить ленту бандажную через технологические отверстия в изделии.
Свободный конец ленты пропустить через скрепу и вложить в паз головки инструмента ИНСЛ-1.
- Натянуть бандажную ленту вокруг опоры, вращая рукоятку инструмента ИНСЛ-1.
- После достижения необходимого натяжения согнуть ленту бандажную вокруг скрепы в противоположную от натяжения сторону и отрезать лишнюю часть.
- При помощи молотка загнуть оставшуюся часть бандажной ленты и специальные прижимы на скрепе.
Примечание
Скрепы предназначены для использования один раз. Повторное использование в узле крепления арматуры не допускается.
