Ключ трубный 38,1мм Энкор 90°

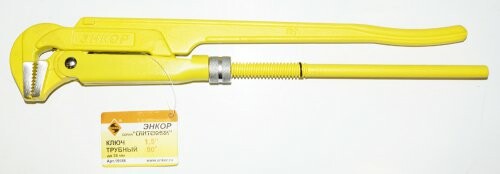

Ключ трубный рычажный 1,5" 90° "Энкор" 19986

Ключ трубный рычажный 1,5" 90° "Энкор" 19986 предназначен для захватывания и вращения металлических труб и соединительных частей трубопроводов диаметром до 38 мм.

Устройство

1 - подвижный рычаг. 2 - неподвижный рычаг. 3 - губка. 4 - ось. 5 - поводок. 6 - гайка. 7 - рукоятка подвижного рычага. D - диаметр трубы (зев).

Регулировка

• Для регулировки зева ключа необходимо вращать гайку (6), при этом перемещается подвижный рычаг (1) в соответствии с диаметром используемой трубы.
• При использовании ключа с трубами одинакового диаметра или перехвате (вращение за несколько приемов) ключ не нуждается в повторной регулировке.

Порядок работы

1. Перед выполнением работ очистите трубу от ржавчины, краски и т.п.
2. Вращая гайку (6), установите расстояние между губками ключа в соответствии с диаметром используемой трубы.
3. Разведите рычаги и установите ключ на трубу.
   Положение от неподвижного рычага к подвижному определяет направление вращения ключа.

4. При маленьких диаметрах трубы устанавливайте ключ так, чтобы контакт трубы был посредине губок ключа.
5. Сжимая и разжимая рычаг (2) и рукоятку (7), гайкой (6) установите надежный контакт губок ключа с используемой трубой.

6. Удерживайте рычаг (2) и рукоятку (7) кистью руки с постоянным усилием.
   Не перекашивайте ключ, аккуратно и плавно поворачивайте его по направлению от неподвижного рычага (2) к рукоятке подвижного рычага (7).
   Помните! При значительном усилии сжатия неподвижного рычага (2) и рукоятки подвижного рычага (7) может произойти деформация трубы (смятие).
7. Для освобождения ключа или для перехвата трубы необходимо развести рычаг (2) и рукоятку (7).
   Установите ключ на трубе в удобном положении, повторите пункты 4 - 6.

8. Для вращения трубы в обратном направлении необходимо переустановить ключ в зеркальном положении.
9. Перед каждым захватом трубы очищайте зубцы от ржавчины, краски и т.п.

10. По окончании работ очистите ключ от пыли и грязи, смажьте подвижные соединения и неокрашенные детали жидким машинным маслом.
11. Храните смазанный ключ в сухом и чистом помещении. Перед началом работ протрите ключ насухо.

Требования безопасности

• Медленно увеличивайте прилагаемое усилие вращения. Надежно удерживайте ключ.
• Запрещается применять дополнительные рычаги для увеличения усилия, ударять молотком по рукоятке ключа.
  Это может привести к его поломке.

• Запрещается откручивать или закручивать трубопровод подачи воздуха, газов и жидкостей под давлением, трубопровод электропроводки под напряжением.
• Запрещается нагревать ключ и его элементы.
  Это может привести к локальному отпуску термической обработки и, как следствие, к его деформации или поломке.

• Не используйте ключ с изношенными вершинами зубцов губок, что не обеспечивает надежный захват трубы (проворачивается).
  Критерием предельного состояния ключа является появление радиуса (притупления) вершин зубцов рабочей части губок более 0,4 мм (не обеспечивает надежный захват трубы - проворачивается).
