Описание и характеристики

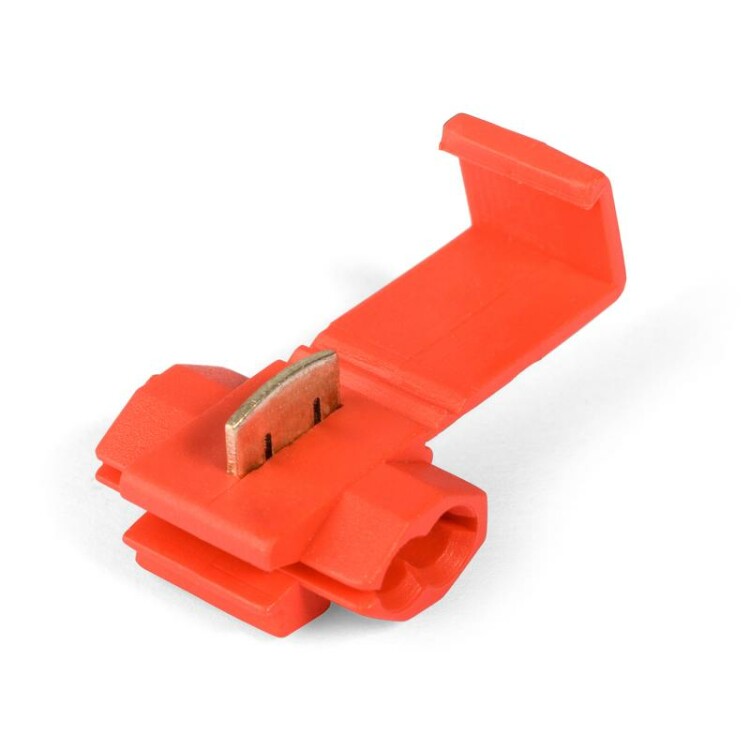

Ответвитель параллельный прокалывающего типа ОВ 1 0,5-1,5
Ответвители изолированные прокалывающие предназначены для выполнения параллельных ответвлений и соединений от многопроволочных и моножильных медных проводов.
Не требуют снятия изоляции с магистрального и ответвляемого проводов.
При защелкивании крышки корпуса происходит одновременное прокалывание изоляции на магистрали и ответвлении.
Изготовлены по ТУ 3424-036-97284872-2006.
Преимущества
- Пластмассовый корпус обеспечивает изоляцию и механическую защиту места ответвления.
- Единая система цветовой маркировки облегчает идентификацию размеров в процессе монтажа.
Размеры
| Размеры, мм | ||
|---|---|---|
| В | L | H |
| 16,6 | 19,0 | 9,0 |
Материалы и цвета
| Цвет корпуса | Красный |
| Материал корпуса | полипропилен |
| Материал контактной части | латунь марки Л63 |
| Покрытие контактной части | электролитическое лужение |
Технические характеристики
| Напряжение, В | 400 |
| Сечение, кв.мм | 0,5 - 1,5 |
| Ток, А | 10 |
| Термостойкость изоляции, °C | 105 |
| Температурный диапазон, °C | -10... +75 |
| Инструмент для монтажа | пассатижи |
