Описание и характеристики

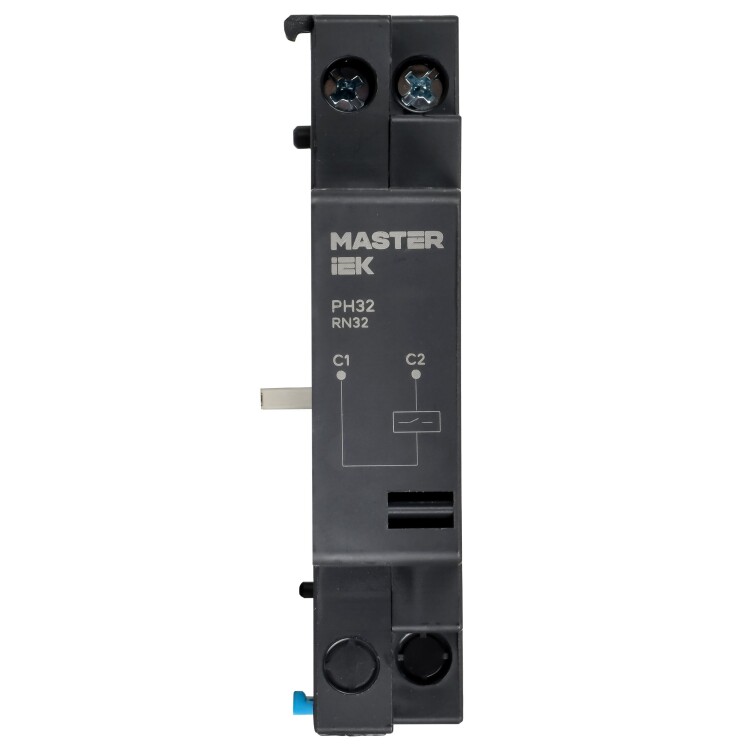

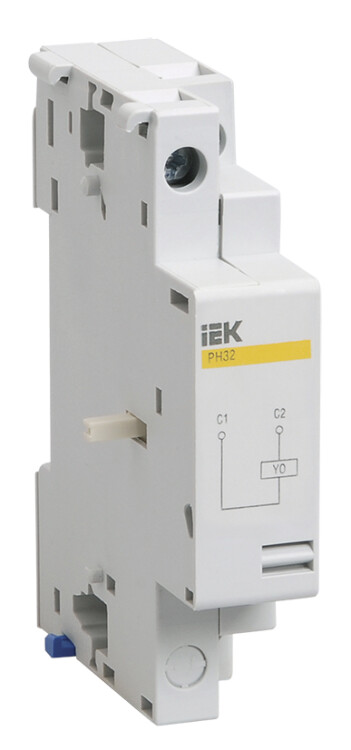

Расцепитель независимый РН32 Ue 230В Master IEK для ПРК32
Расцепитель независимый РН32 Ue 230В относится к дополнительным устройствам, предназначенным для комплектации пускателей ручных кнопочных ПРК32 IEK серии Master.
Пускатели ручные кнопочные ПРК32 используются для управления трехфазными асинхронными электродвигателями и их защиты от перегрузки, короткого замыкания и неполнофазных режимов работы.
Совмещают в себе функции автомата защиты двигателя и ручного пускателя.
Применяются на промышленных объектах, в сельском хозяйстве, строительстве.
Могут устанавливаться для местного управления отдельными электродвигателями, в автоматике жилых и административных сооружений.
Дополнительные устройства могут быть установлены на пускатели для расширения функциональных возможностей ПРК32.
Расцепитель независимый РН32 Ue 230В применяется для дистанционного отключения пускателя.
Размеры и вес
| Высота корпуса, мм | 91 |
| Ширина корпуса, мм | 18 |
| Глубина корпуса, мм | 67 |
| Вес изделия, г | 120 |
Технические характеристики
| Артикул | DMS11D-SH230 |
| Тип изделия | расцепитель независимый |
| Модульная ширина (шаг 18 мм) | 1 |
| Совместимость | пускатели ручные кнопочные ПРК32 |
| Номинальное напряжение переменного тока (50 Гц), В | 230 |
| Диапазон напряжений срабатывания, % от Ue | 70 - 110 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 6 |
| Номинальное напряжение изоляции Ui, В | 690 |
| Время срабатывания, менее, сек. | 0,1 |
| Потребляемая импульсная мощность, Вт | 3 |
| Механическая износостойкость, не менее, циклов В-О | 10 тыс. |
| Режим работы | кратковременный |
| Диапазон рабочих температур, °C | -25... +55 |
| Степень защиты от пыли и влаги | IP20 |
| Тип монтажа | боковое крепление |
| Сторона присоединения к пускателю | справа |
| Сечение присоединяемых проводниокв, кв.мм | 0,75 - 1,5 |
