Описание и характеристики

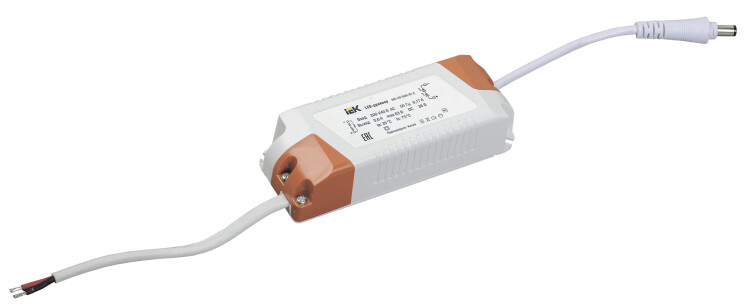

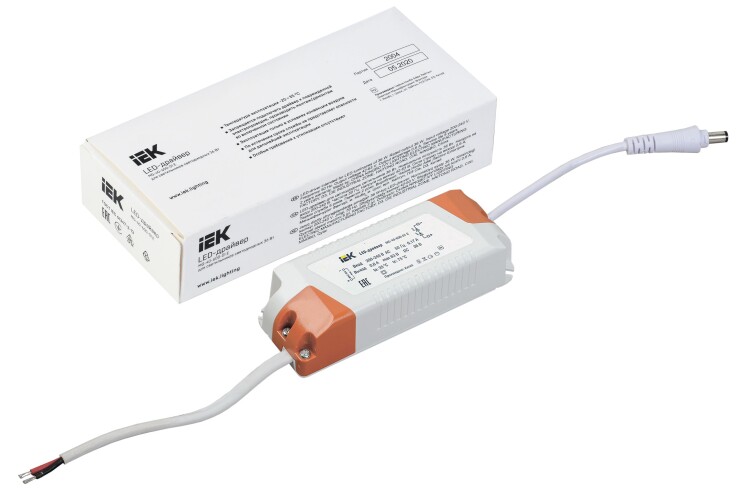

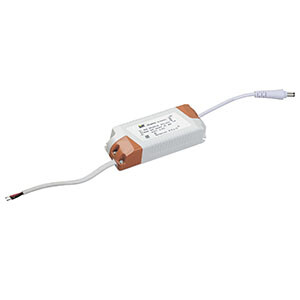

LED-драйвер IEK MG-40-600-01 E для светильников ДВО ECO 36 Вт
Аппарат электронный пускорегулирующий IEK MG-40-600-01 Е (LED-драйвер) предназначен для использования совместно со светодиодными панелями ДВО 6565, ДВО 6566 мощностью 36 Вт (серия ECO), а также с мощными осветительными светодиодами или сборками с током потребления 600 мА, включаемыми последовательно.
Выносной блок питания с коэффициентом мощности не менее 0,9 гарантирует отсутствие пульсаций и стабильный световой поток.
Имеет защиту от короткого замыкания и нестабильности сети.
Соответствует ГОСТ IEC 61347-2-13.
Размеры
| Длина, мм | 115 |
| Ширина, мм | 42 |
| Высота, мм | 28 |
Функциональные возможности
LED-драйвер оснащен системой электронной защиты от перегрузки, короткого замыкания.
В случае короткого замыкания или перегрузки драйвер автоматически осуществит защиту, отключив сетевое питание.
После устранения дефекта в цепи устройство снова готово к работе.
Технические характеристики
| Артикул | LDVO0-36-0-E-K01 |
| Номинальное напряжение, В | AC 230 |
| Диапазон рабочего напряжения, В | AC 200 - 240 |
| Частота тока, Гц | 50 |
| Выходное напряжение, В | DC 42 - 63 |
| Номинальная мощность, Вт | 36 |
| Выходной ток, мА | 600 |
| Коэффициент мощности, cos ? | 0,9 |
| Диапазон рабочих температур, °С | -20... +35 |
| Максимальная относительная влажность воздуха, % | 60 (при t +20 °C) |
| Степень защиты от пыли и влаги по ГОСТ 14254 (IEC 60529) | IP20 |
| Температура на корпусе tc, не более, °C | 75 |
| Класс защиты от поражения электрическим током | II (ГОСТ IEC 60598-1) |
| Сечение подключаемых проводников, кв.мм | 2 х (0,5 - 0,75) |
| Тип монтажа | накладной / подвесной / встраиваемый |
| Срок службы, лет | 5 |
Особенности монтажа
- При накладном и подвесном монтаже драйвер монтируется отдельно в межпотолочном пространстве или нише.
На рисунке изображена установка панели и драйвера при накладном монтаже.
- При монтаже в подвесной потолок типа Armstrong (встроенный монтаж) панель стандартного размера (595 х 595 мм) устанавливают на место потолочной плиты в межпотолочное пространство, а драйвер устанавливается на поверхность потолочной плиты в соседней ячейке и закрепляется, как показано на рисунке ниже.
