Соединитель болтовой ГСП 35-50 (до 35 кВ) IEK UGSP-50-25-50-35KV-S
Соединители болтовые ГСП предназначены для электрического и механического соединения алюминиевых и медных жил кабелей и проводов путем затяжки болтами.
Обладают токопроводностью согласно ГОСТ 17441-84.
Cпециальный инструмент для установки не требуется.
Монтаж производится при помощи динамометрического ключа.
Размеры

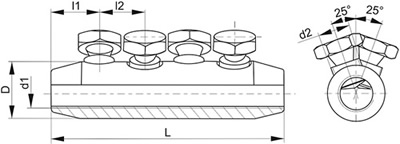

| Размеры, мм | |||||
|---|---|---|---|---|---|
| L | D | I1 | I2 | d1 | d2 |
| 77 | 19 | 16 | 15 | М12 х 1 | М10 х 1,5 |
Материалы
| Материал | дюралюминиевый сплав марки В95 и Д16Т1 |
| Защитное покрытие | --- |
Особенности конструкции
- Угловое расположение болтов для надежной фиксации жилы.
Технические характеристики
| Тип изделия | соединитель болтовой для кабеля |
| Тип кабеля | кабель с изоляцией из сшитого полиэтилена, с пластиковой или ПВХ изоляцией |
| Номинальное поперечное сечение, кв.мм | 35 - 50 |
| Номинальное напряжение Ui, кВ | 35 |
| Количество болтов | 4 |
| Метрический размер болта | М10 |
| Момент срыва головки болта при монтаже, Н*м | 24,5 |
| Температура эксплуатации, °С | -60... +80 |
| Вид климатического исполнения и категория размещения | УХЛ3 ГОСТ 15150-69 |
| Срок службы, лет | 30 |
