Описание и характеристики

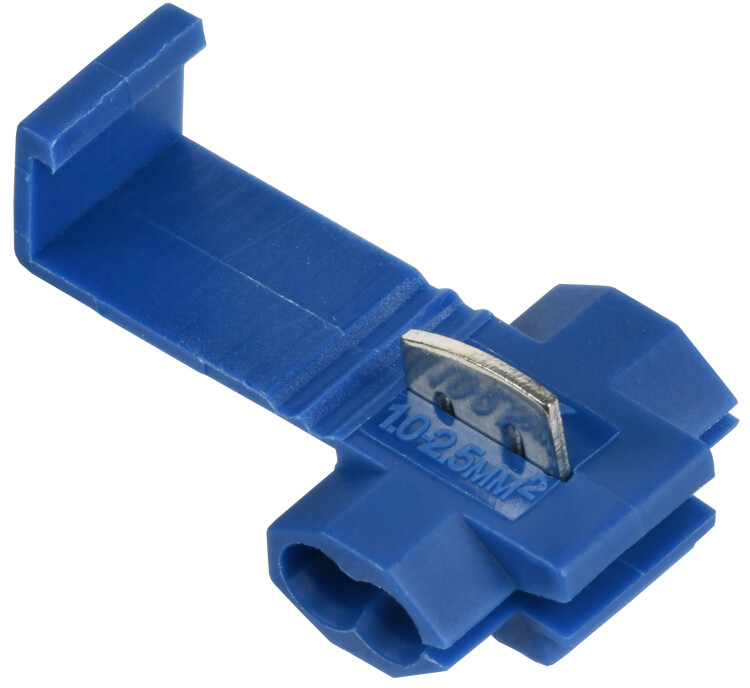

Зажим-ответвитель ЗПО-2 1,0 - 2,5 кв.мм IEK, синий
Зажимы-ответвители, прокалывающие изоляцию, типа ЗПО предназначены для отвода (ответвления) проводников от токоведущего провода, а также для разъемного соединения двух или более проводников при помощи устройства для прокалывания изоляции в электрических цепях переменного и постоянного тока напряжением до 450 В.
По своим характеристикам соответствуют требованиям ГОСТ 31195.1.
Преимущества
- Удобство монтажа при отводе (ответвлении) проводников от токоведущего провода.
- Не требуют снятия изоляции с магистрального и ответвляемого проводов.
Размеры
| Размеры, мм | |||
|---|---|---|---|
| B1 | B2 | H | L |
| 37,5 | 18,9 | 10,7 | 9,5 |
Материалы и цвета
| Цвет корпуса | Синий |
| Материал корпуса | пластик |
Технические характеристики
| Артикул | UKW10-2-100 |
| Тип изделия | зажим-ответвитель, прокалывающий изоляцию |
| Модификация | ЗПО-2 (боковое ответвление проводов на 90°) |
| Напряжение, В | до 450 AC/DC |
| Диапазон сечений проводников, кв.мм | 1,0 - 2,5 |
| Диаметр кабеля, мм | 1,78 |
| Группа механического исполнения | М3 (ГОСТ 17516.1) |
| Диапазон рабочих температур, °C | -10... +45 |
| Среднее значение относительной влажности, не более, % | 75* при +15°C |
| Степень защиты от пыли и влаги | IP20 (ГОСТ 14254) |
| Климатическое исполнение и категория размещения | УХЛ3.1 |
| Класс защиты от поражения электрическим током | II (ГОСТ IEC 61140) |
| Срок службы, не менее, лет | 10 |
* Допускается эксплуатация зажимов при относительной влажности воздуха 98 % и температуре +25°C.
Монтаж
- Зажимы предназначены для одноразового использования.
- Запрещается производить монтаж и демонтаж зажимов на провода, находящиеся под напряжением.
- Монтаж производится с помощью плоскогубцев на изолированные провода.
Контакт между проводами обеспечивается с помощью металлического устройства для прокалывания изоляции проводов.
- Корпус зажимов выполняет функцию изолятора.

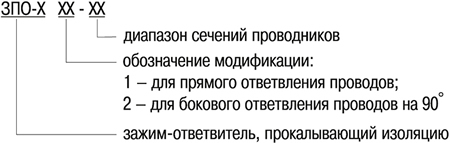

Расшифровка условных обозначений
