Описание и характеристики

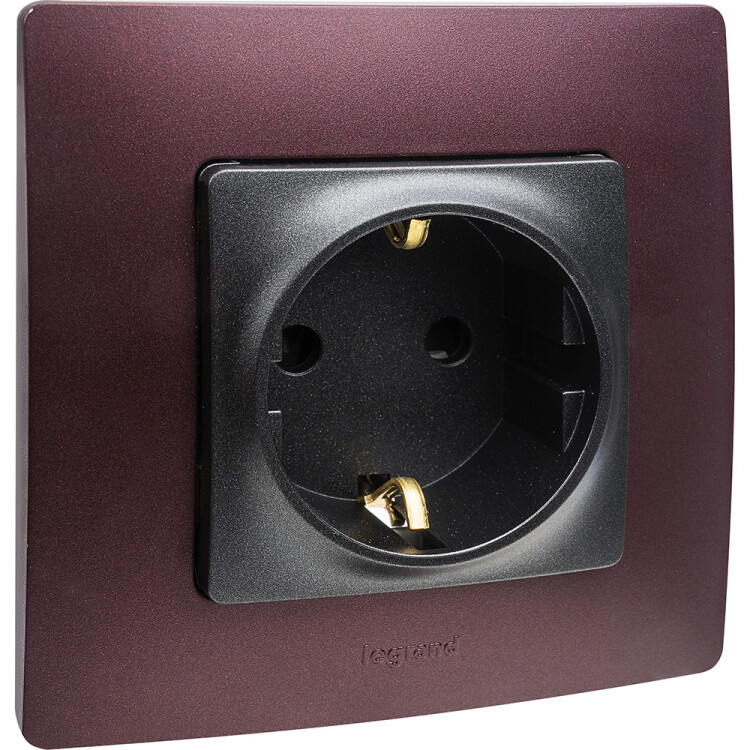

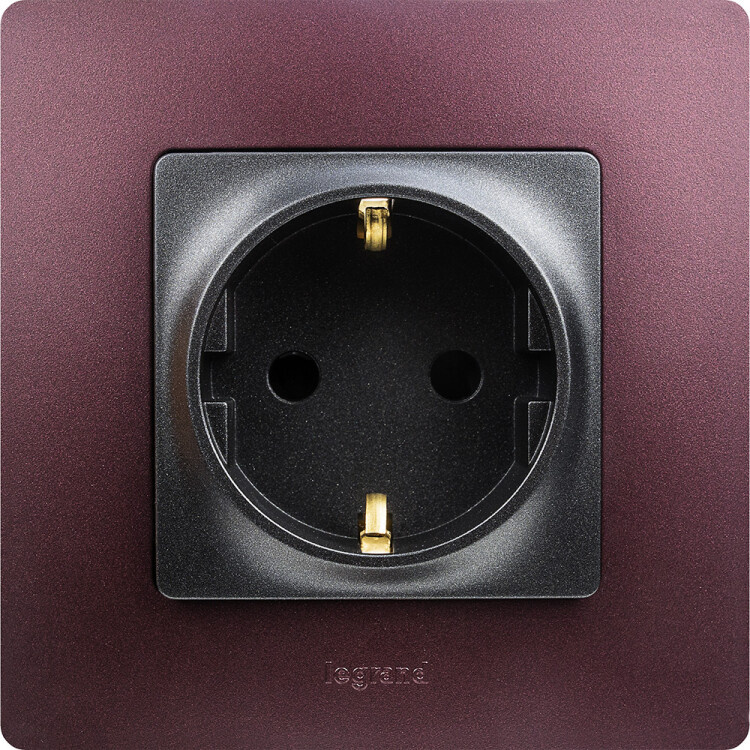

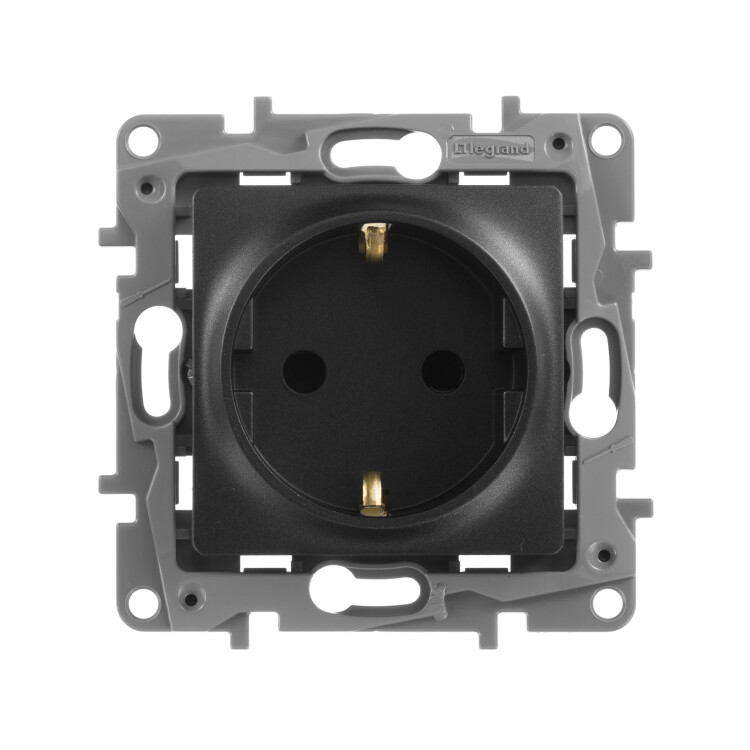

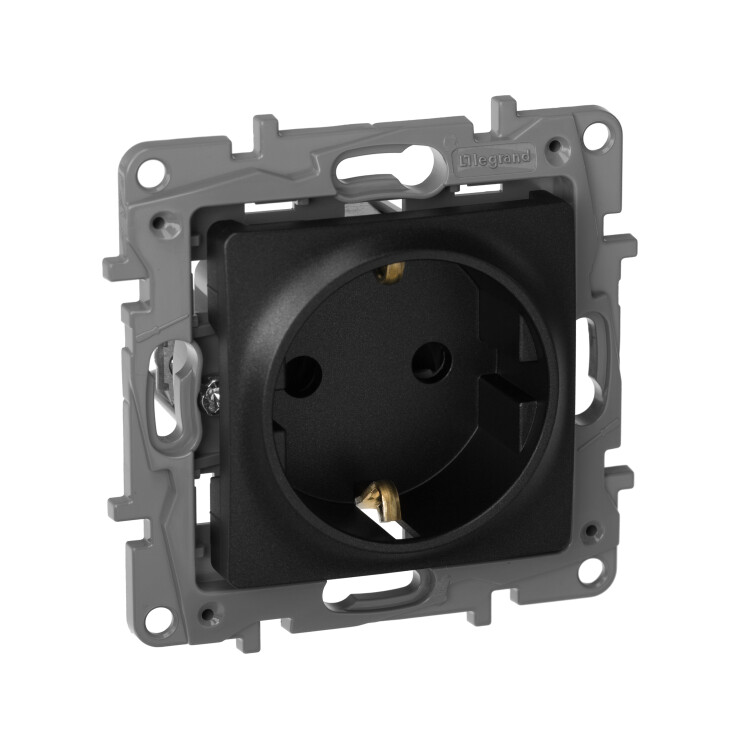

Розетка одноместная Legrand Etika 672622 (винтовые клеммы) c заземляющими контактами и защитными шторками, антрацит
Высококачественный поликарбонат в основе корпуса механизма - революционное конструктивное решение Legrand.
Благодаря точно рассчитанной 3-мерной силовой структуре суппорт обладает высокой прочностью, а специальный профиль внешнего контура обеспечивает простоту и безошибочность многопостового монтажа.
В результате интуитивно понятная и безопасная установка сочетается с надежностью, комфортом и долговечностью в использовании.
Согласно тестам, проведенным в России среди профессиональных электриков, в 95 % случаев механизм Etika признан самым удобным в монтаже среди аналогов.
Преимущества
- Высокая прочность обеспечивается трехмерной силовой структурой корпуса из высококачественного поликарбоната.
- Травмобезопасный корпус механизма.
- Недеформируемый суппорт.
- Материалы стойкие к УФ-излучению, не содержат галогенов.
- Быстрота и безошибочность многопостового монтажа.
- Многоуровневая система крепления с возможностью регулировки глубины для плотного прилегания к любым стенам.
- Механизм устанавливается без снятия лицевой панели при фиксации на винтах.
- Превосходные изоляционные свойства.
- Ресурс изделий - 10 тысяч коммутаций для розеток и 40 тысяч коммутаций для выключателей и переключателей.

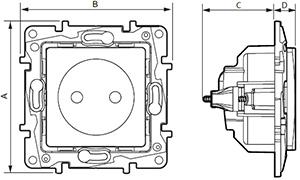

Размеры
| Размеры, мм | |||
|---|---|---|---|
| А | В | С | D |
| 75,8 | 75,8 | 34,8 | 10,15 |
Материалы и цвета
| Цвет лицевой панели | Антрацит |
| Тип поверхности лицевой панели | глянцевый |
| Материал лицевой панели | поликарбонат |
| Цвет суппорта | RAL 737 (Серый) |
| Материал корпуса механизма и суппорта | поликарбонат |

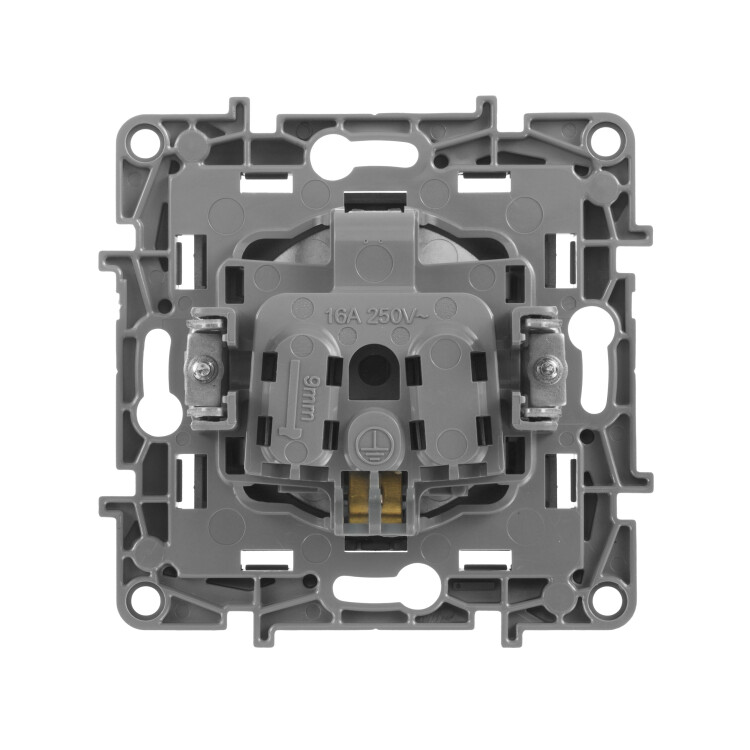

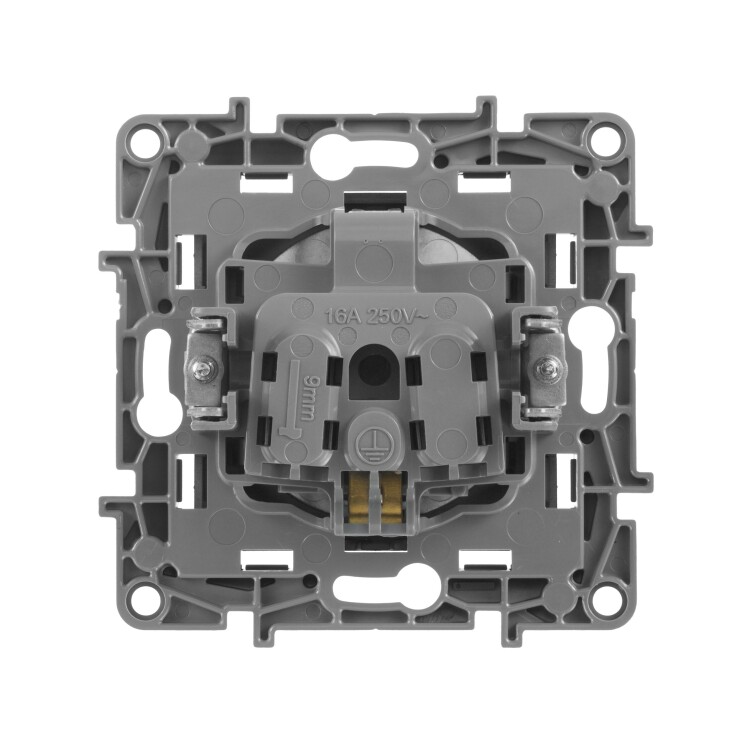

Особенности конструкции
|
|
В силовых розетках надежность фиксации проводов обеспечивается с помощью гайки с насечками. В выключателях / переключателях гайка имеет специальный профиль для обеспечения одновременного зажима двух проводов разного сечения. |
 |
Специальный профиль внешнего контура суппорта обеспечивает простоту и безошибочность многопостового монтажа. |
Технические характеристики
| Тип изделия | розетка с заземляющим контактом, с защитными шторками |
| Конструктивное исполнение | механизм с лицевой панелью, с суппортом, без рамки |
| Количество гнезд | 1 |
| Напряжение, В | 250 |
| Сила тока, А | 16 |
| Тип монтажа | скрытая установка |
| Тип зажимов | винтовые |
| Сечение кабеля, кв.мм | 2 х 2,5 |
| Рекомендуемый момент затяжки, Нм | 0,8 |
| Длина зачистки кабеля, мм | 10 |
| Отвертка | Posidriv 1, Philips 1, под прямой шлиц 4 мм |
| Степень защиты от пыли и влаги | IP20 |
| Степень защиты от механических ударов | IK04 |
| Огнестойкость | +850 °С / 30 с. для частей из изолирующего материала, на которых закрепляют токоведущие части; +650 °С / 30 с. для частей из изолирующего материала, на которых не крепят токоведущие части |
| Температура хранения и эксплуатации, °С | -5... +35 |
Установка
- Комбинация из 2 элементов: механизм + рамка (рамки приобретаются отдельно).
- Закрепите механизм в коробке.
- Установите рамку до щелчка.
