Описание и характеристики
Кабель АСБ
Кабель АСБ - силовой кабель, с пропитанной бумажной изоляцией на напряжение 1, 6, 10 кВ. П редназначены для передачи и распределения электрической энергии в стационарных установках для сетей на напряжение 1; 6; 10кВ. Кабели АСБ могут эксплуатироваться в сетях постоянного тока при значениях напряжения в 2.5 раза больше номинального значения переменного напряжения.

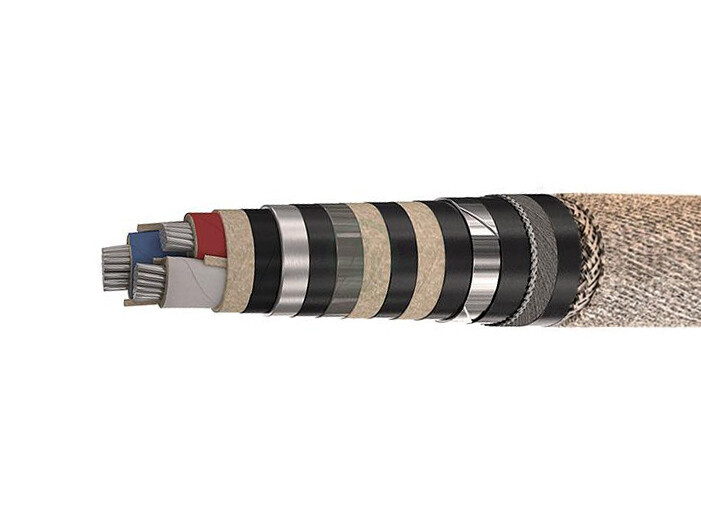

Конструкция
- Жила однопроволочная или многопроволочная, медная или алюминиевая
- Пропитанная бумажная изоляция фазная
- Пропитанная бумажная изоляция поясная
- Свинцовая оболочка
- Подушка
- Броня из стальных лент или проволок (Кл)
- Наружный покров (для кабелей типа Б, Б2л,Бл)
Основные характеристики
- Рабочее напряжение 1, 6, 10кВ
- Температура окружающей среды при эксплуатации от -50°С до +50°С
- Относительная влажность воздуха (при температуре до +35°С) до 98%
- Минимальная температура прокладки кабеля без предварительного подогрева 0°С
- Предельная длительно допустимая рабочая t° жил: для кабелей 1 кВ +80°С для кабелей 6 - 10 кВ +70°С
- Предельно допустимая температура нагрева жил кабелей в аварийном режиме (или режиме перегрузки) +90°С
- Максимальная температура нагрева жил при коротком замыкании +200°С
- Минимальный радиус изгиба при прокладке: одножильного кабеля 25 диаметров кабеля многожильного кабеля 15диаметровкабеля
- Срок службы 30лет
Применение
Для передачи и распределения электрической энергии в стационарных установках в электрических сетях на переменное напряжение 1,6 и 10 кВ частотой 50 Гц.
Прокладка в земле (траншеях) на трассах с низкой коррозионной активностью с наличием или отсутствием блуждающих токов и на трассах со средней коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабель не подвергается растягивающим нагрузкам.
