Описание и характеристики
Соединитель болтовой 4СБ-70/120 КВТ
Соединители болтовые СБ с рядным расположением болтов предназначены для соединения любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных.
Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб.
Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт.

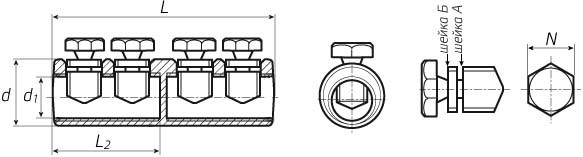

Размеры
| Размеры, мм | ||||
|---|---|---|---|---|
| L | L2 | d | d1 | N |
| 96 | 46,5 | 27 | 17 | 17 |
Материалы
- Материал корпуса и болтов: специальный алюминиевый сплав без покрытия, обладающий высокой электрической проводимостью и коррозионной стойкостью.
Особенности конструкции
- Болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля.
- Стандартная фаска.
- Эксцентриковое отверстие под кабельную жилу в корпусе соединителя.
- Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой.
- Конструкция болта - внешний шестигранник.
- Рядное расположение болтов на корпусе соединителя.
- Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения.
- Конструкция болтов имеет несколько проточек - срывных "шеек", благодаря чему срыв головки происходит вровень или ниже поверхности соединителя.
- Соединитель имеет внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы.
- Рифленая накатка на внутренней поверхности цилиндрической части соединителя увеличивает площадь контакта с кабельной жилой и высокую механическую прочность контактного соединения.
Технические характеристики
| Тип изделия | соединитель болтовой |
| Количество болтов | 4 |
| Расположение болтов | рядное |
| Сечение присоединяемых проводников, кв.мм | 70 / 95 / 120 |
| Рабочее напряжение, кВ | до 10 |
| Стандарт | ТУ 3449-009-97284872-2006 |
