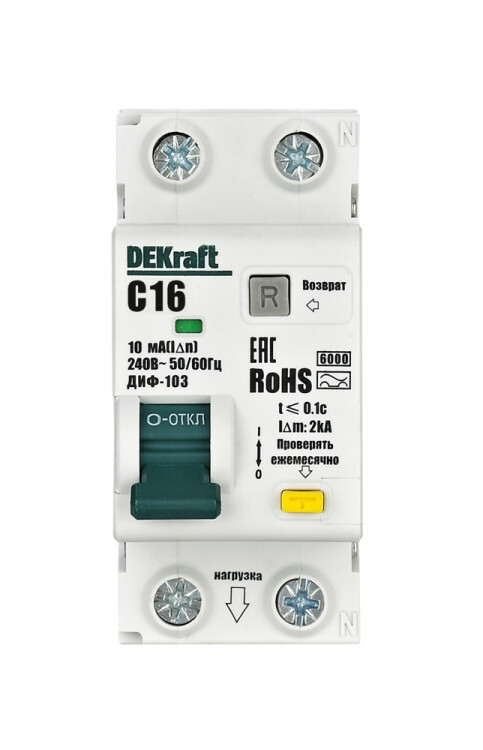

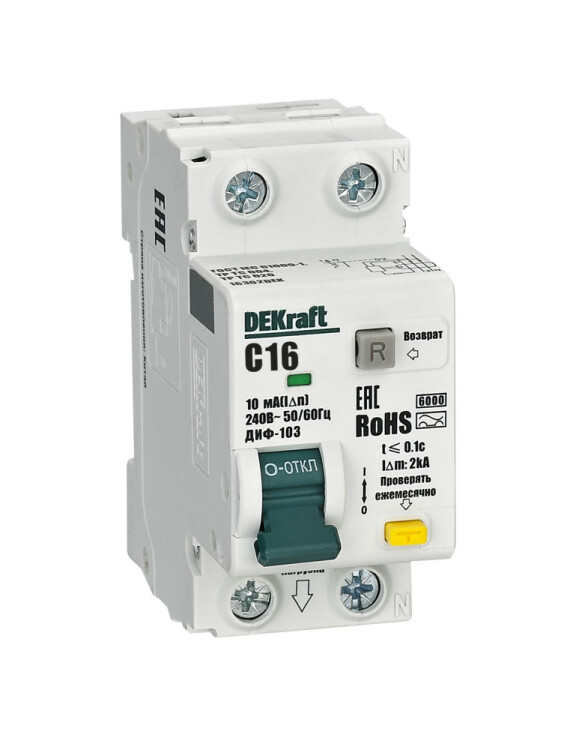

Автоматический выключатель дифференциального тока DEKraft ДИФ103-6кА-1N-16А-10-C (1Р+N, 16 А, характеристика C, 10 мА, 6 кА, тип АС)
Автоматические выключатели дифференциального тока сочетают функции автоматического выключателя и УЗО (ВДТ).
Обеспечивают три вида защиты: от короткого замыкания, перегрузки и возникновения утечки тока, в частности, вследствие прикосновения человека к токоведущим частям.
АВДТ DEKraft серии ДИФ-103 с отключающей способностью 6 кА применяются в одно- и трехфазных сетях.
Применяются в общественных, административных, производственных, промышленных и других помещениях.
Устанавливаются во вводно- распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), осветительных и силовых установках.
Размеры
| Высота корпуса, мм | 35,4 |
| Ширина корпуса, мм | 79 |
| Глубина корпуса, мм | 74,8 |
Конструкция и материалы
- В конструкцию АВДТ входят автоматический выключатель и дифференциальный блок электронного типа.
Автоматический выключатель состоит из электромагнитного и теплового расцепителей, обеспечивающих защиту от сверхтоков перегрузки и короткого замыкания, и расцепляющего устройства с дугогасительной камерой.
- Материал корпуса: пластик, не поддерживающий горение.
Технические характеристики
| Артикул | 16302DEK |
| Тип изделия | автоматический выключатель дифференциального тока |
| Модульная ширина (шаг 18 мм) | 2 |
| Количество и тип полюсов | 1P+N |
| Число защищенных полюсов | 1 |
| Тип устройства | электронный |
| Номинальное рабочее напряжение Un, В | АС 230 |
| Номинальная частота сети, Гц | 50 / 60 |
| Номинальный ток In, А | 16 |
| Номинальный отключающий дифференциальный ток IΔn, мА | 10 |
| Тип дифференциального расцепителя | АС |
| Номинальный неотключающий дифференциальный ток IΔno, мА | 15 |
| Время отключения (срабатывания) при IΔn, с. | ≤0,1 |
| Номинальная наибольшая отключающая способность Icn, А | 6000 |
| Кривая отключения (диапазон токов мгновенного расцепления) | C |
| Номинальное импульсное выдерживаемое напряжение Uimp, B | 4000 |
| Номинальное напряжение по изоляции Ui, В | 500 |
| Механическая износостойкость, не менее, циклов В-О | 20 тыс. |
| Электрическая износостойкость, не менее, циклов В-О | 10 тыс. |
| Диапазон рабочих температур, °С | -35... +70 |
| Степень защиты от пыли и влаги | IP20 (открытый аппарат) / IP40 (аппарат в корпусе) |
| Степень загрязнения окружающей среды | 2 |
| Способ крепления | на DIN-рейку 35 мм |
| Рабочее положение в пространстве | вертикальное с отклонением в любую сторону до 10° |
| Максимальное сечение подключаемого провода, кв.мм | 25 |
| Предельное усилие затяжки клеммных зажимов, Н*м | 2,5 |
| Срок службы, лет | 20 |
Установка дополнительных устройств
Для АВДТ серии ДИФ-103 6 кА существуют следующие типы аксессуаров:
- дополнительный контакт ДК;
- независимые расцепители НД;
- сигнальный контакт СК;
- расцепитель максимального напряжения РМК;
- расцепитель минимального напряжения РМН;
- расцепитель максимального и минимального напряжения РММ.
Все вышеперечисленные устройства являются унифицированными с аксессуарами от серии ВА-101, устанавливаются с левой части аппаратов.
