Описание и характеристики

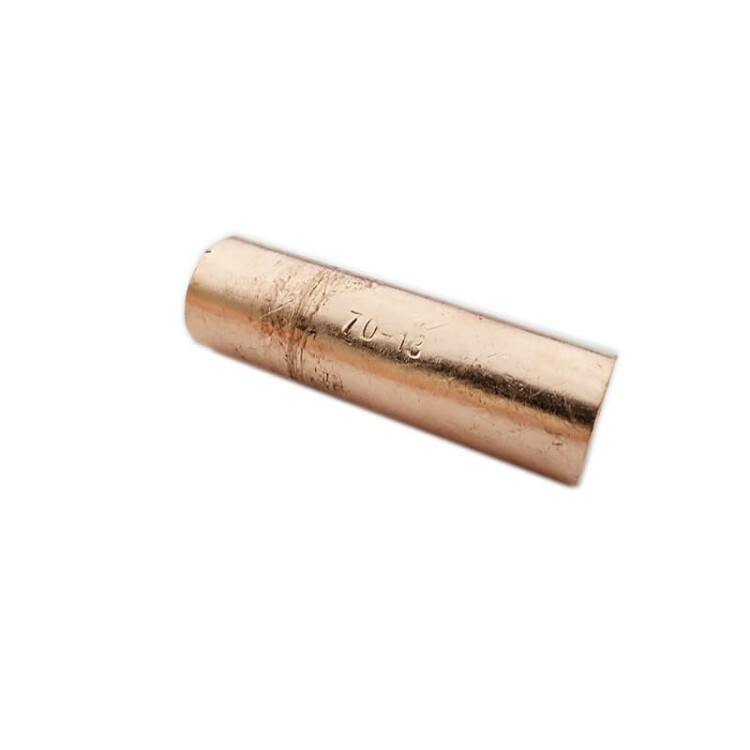

Гильза кабельная медная ГМ 70-13 zeta10118
Гильзы кабельные соединительные медные ГМ, закрепляемые опрессовкой, предназначены для соединения медных жил проводов и кабеля с сечением до 2,5 до 240 кв.мм.
Применяются для кабеля напряжением до 10 кВ.

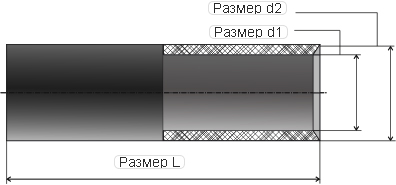

Размеры
| Размеры, мм | ||
|---|---|---|
| d1 | d2 | L |
| 13 | 16 | 53 |
Материалы
- Электротехническая медь марки М2, без покрытия.
Технические характеристики
| Тип изделия | гильза кабельная соединительная |
| Тип изделия | ГМ-70-13 |
| Максимальное рабочее напряжение, кВ | 10 |
| Номинальное сечение, кв.мм | 70 |
| Способ монтажа | опрессовка |
| Сечение кабеля класса гибкости 2, 3, кв.мм | 95 |
| Сечение кабеля класса гибкости 5, 6, кв.мм | 70 |
| Климатическое исполнение и категория размещения | УХЛ3 |
| Стандарты | ГОСТ 23469.3-79 |
