Описание и характеристики

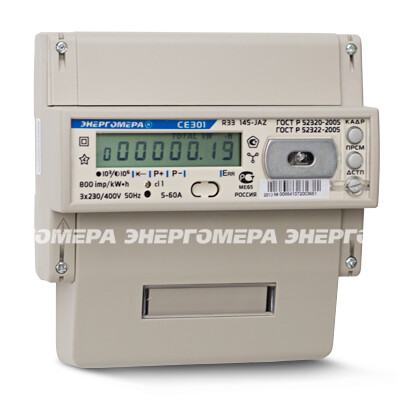

Счетчик электроэнергии трехфазный микропроцессорный многофункциональный универсальный СЕ301-R33 145-JAZ (4 тарифа, 5 - 60 А)
Трехфазный многофункциональный электросчетчик СЕ301-R33 145-JAZ предназначен для измерения и учета активной электрической энергии в трехфазных четырехпроводных цепях переменного тока с возможностью учета в одном направлении.
Применяется для организации многотарифного учета электроэнергии на промышленных предприятиях и объектах энергетики с передачей накопленной информации через оптопорт и цифровой интерфейс RS485.
Устойчив к климатическим, механическим и электромагнитным воздействиям.
Устанавливается на DIN-рейку и на щиток (комплектуется двумя крышками).
Соответствует ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012.
Сертифицирован и внесен в Государственный реестр средств измерений РФ.

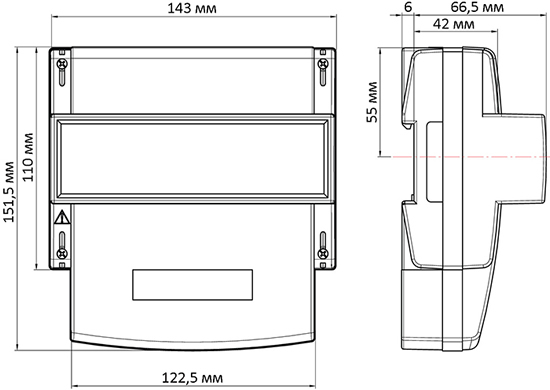

Размеры
Функциональные возможности
- Возможность ручной коррекции хода часов ±30 с/сут. один раз в сутки. Точность хода встроенных часов 0,5 сек./сутки.
- Сохранение расчетных показателей и констант пользователя не менее 16 лет, ход часов и ведение календаря - не менее 10 лет при отсутствии внешнего питающего напряжения.
- Фиксация 20 последних корректировок времени, изменения установок временных тарифных зон и перепрограммирования метрологических характеристик счетчика.
- Фиксация 100 последних пропаданий и выходов за пределы допустимых значений фазных напряжений.
- Точность измерений при изменении направления тока в фазной токовой цепи.
- Управление нагрузкой с использованием внешнего коммутационного устройства.
- Защита памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).
- Индикация данных на ЖК-индикаторе с заданной периодичностью (Т = 5 - 255 сек.) или пролистывание с помощью элементов управления (кнопки) на лицевой панели.
- Питание как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв 0).
- Возможность автоматической калибровки и поверки всех измеряемых и учитываемых параметров с использованием цифровых интерфейсов.
- Приведения всех данных по энергии и мощности к первичным значениям с учетом коэффициентов измерительных трансформаторов.
- Сигнализация об отклонении от лимитов по мощности и потреблению.
- Задание лимитов по превышению потребляемых токов, с фиксацией в журнал событий и сигнализацией о превышении верхнего лимита.
Счетчик обеспечивает учет и вывод на индикацию следующих данных:
- количество потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец месяца и за 12 предыдущих месяцев;
- количество потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец суток за 45 суток;
- графики активных мощностей (потребления), усредненных на заданном интервале времени 60 минут не менее 148 суток;
- максимальное значение активной мощности, за текущий и 12 прошедших месяцев раздельно по четырем тарифам;
- параметры сети.
Счетчик обеспечивает задание следующих параметров:
- текущие время и дата;
- разрешение перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);
- до 12 дат начала сезона;
- до 12 зон суточного графика тарификации и до 36 графиков тарификации;
- до 32 исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
- коэффициенты трансформации тока и напряжения;
- лимиты по потреблению и мощности с процентом превышения для работы сигнализации по каждому тарифу.
Особенности конструкции
 |
 |
 |
 |
- Счетчик с расширенным набором параметров.
- Наличие оптического интерфейса.
- Наличие интерфейса RS-485.
- Реле сигнализации превышения лимитов потребления.
- Для установкина на DIN-рейку и на щиток.
Для монтажа на плоскую поверхность счетчик комплектуется специальной крышкой, закрывающей доступ к тоководам.
Технические характеристики
| Класс точности | 1 |
| Число тарифов | 4 |
| Частота измерительной сети, Гц | 50 ±2,5 |
| Номинальное напряжение, В | 3 х 230 / 400 |
| Базовый (максимальный) ток, А | 5 (60) |
| Стартовый ток (чувствительность), мА | 20 |
| Потребляемая мощность параллельной цепи, не более, В*А (Вт) | 9 (0,8) |
| Полная потребляемая мощность последовательной цепи, не более, В*А | 0,1 |
| Количество датчиков тока, шт. | 3 |
| Диапазон рабочих температур, °С | -40... +60 |
| Степень защиты по ГОСТ 14254-96 | IP50 |
| Средняя наработка на отказ, часов | 220000 |
| Межповерочный интервал, лет | 10 |
| Средний срок службы, лет | 30 |
Структура условного обозначения
СЕ301-R33 145-JAZ:
R33 - тип корпуса:
- S31, S34 - для установки на щиток.
- R33 - для установки на din-рейку и в щиток.
1 - класс точности по активной электроэнергии:
- 0 - 0,5S;
- 1 - 1.
4 - номинальное (фазное) напряжение:
- 0 - 57,7 В;
- 4 - 230 В.
5 - номинальный, базовый (максимальный) ток:
- 3 - 5 (10) А;
- 5 - 5 (60) А;
- 6 - 5 (100) А;
- 8 - 10 (100) А.
JAZ - дополнительные исполнения:
- J - оптопорт;
- А - RS-485;
- Е - RS-232;
- P - PLC;
- G - GSM/GPRS;
- R1 - RF433 со встроенной антенной;
- R2 - RF433 с внешней антенной;
- Q - реле переменного тока для управления внешним коммутационным устройством;
- Y - на два направления учета;
- V - контроль вскрытия клеммной крышки;
- Z - с расширенным набором параметров;
- Z (1) - модуль резервного питания;
- Z (2) - подсветка индикатора;
- Z (12) - модуль резервного питания и подсветка индикатора.
