Описание и характеристики

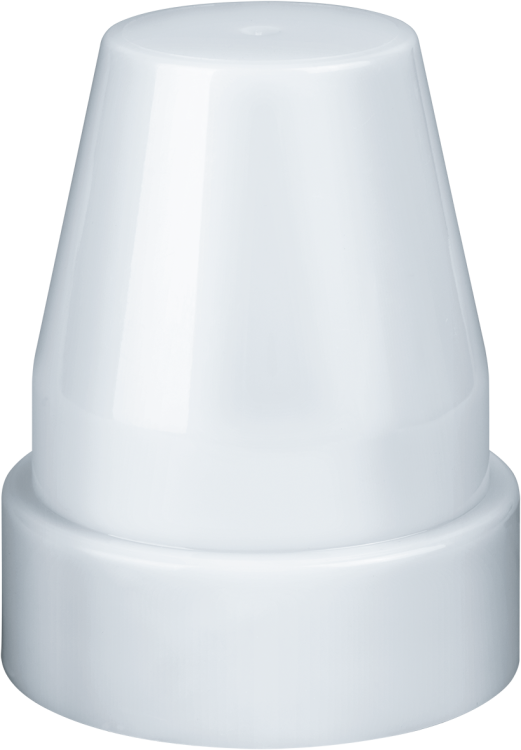

Фотодатчик Navigator NS-PC01-WH (2200 Вт, 10 А, IP44) открытой установки
Фотореле Navigator NS-PC01-WH предназначено для автоматизации управления питанием электроприборов.
Работает со всеми типами ламп.
Размеры
Материалы и цвета
| Цвет корпуса | Белый |
| Материал корпуса | пластик |

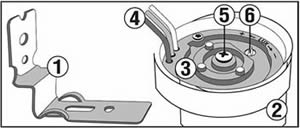

Устройство фотореле
1 - крепежный уголок.
2 - защитный корпус.
3 - основание фотореле.
4 - выводы контактных проводников.
5 - винт крепления уголка к корпусу фотореле.
6 - регулятор порога срабатывания, в зависимости от уровня освещенности.
Технические характеристики
| Артикул | 71959 |
| Тип изделия | фотореле |
| Тип датчика | встроенный фотоэлемент |
| Коммутация нагрузки | электромеханическое реле |
| Номинальное напряжение, В | АС 220 - 230 |
| Частота тока, Гц | 50 / 60 |
| Потребляемая мощность фотореле во включенном состоянии, Вт | 0,45 |
| Максимальный ток коммутируемой резистивной нагрузки, А | 10 |
| Минимальная мощность подключаемой нагрузки, Вт | 1 |
| Максимальная мощность подключаемой нагрузки, Вт | 1100 (ЛОН) / 600 (led, КЛЛ) |
| Диапазон регулировки порога освещенности, лк | 5 - 50 |
| Задержка времени выключения, секунд | 16 |
| Диапазон рабочих температур, °C | -25... +45 |
| Степень защиты от пыли и влаги | IP44 |
| Климатическое исполнение и категория размещения | У3 (ГОСТ 15150) |
| Тип монтажа | открытая установка |
| Способ крепления к поверхности | на монтажный уголок к стене |
| Сечение подключаемых проводников, кв.мм | 1,5 |
| Класс защиты от поражения электрическим током | II (ГОСТ 12.2.007.0) |
| Срок службы, не менее, лет | 7 |
| В комплекте | крепежные элементы, монтажный уголок |
Монтаж и подключение
- Модель NS-PC01-WH крепится к стене на монтажный уголок, устанавливается фотоэлементом вверх.
- Сетевые провода и провода нагрузки к выводам фотореле необходимо подключать следующим образом:
коричневый провод - фаза (L), синий провод - нейтраль (N), красный провод - нагрузка.
