Завеса тепловая 6000Вт 220/380В 225мм 1100м3/ч Тепломаш

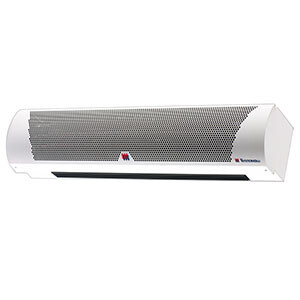

Тепловая завеса КЭВ-6П2211Е "Тепломаш" (6 кВт, 220 / 380 В, 1100 куб.м/ч.), ширина 1,04 м, с пультом управления

Воздушно-тепловые завесы "Тепломаш" серии "200Е Комфорт" предназначены для защиты открытого проема (двери) высотой от 2 до 2,5 м в офисных, торговых, административных и других общественных помещениях от проникновения холодного наружного воздуха внутрь здания путем смешения холодного воздуха с нагретым потоком из завесы.

Размеры и вес

Высота*, мм	225
Ширина, мм	1040
Глубина, мм	225
Вес изделия, кг	14,5

* - размеры без учета креплений и гермовводов.

Материалы и цвета

Цвет корпуса	Белый (RAL 9003)
Материал корпуса	оцинкованная сталь
Покрытие корпуса	полимерное

Устройство прибора

• Тепловентилятор изготовлен в соответствии со степенью защиты от пыли и влаги IP21: защищен от инородных тел среднего размера и вертикально падающих капель воды.
• Лицевая панель перфорированная.
• Внутри корпуса расположены вентиляторный блок, трубчатые оребрённые электронагреватели (ТЭНы), блок двигателя, ТЭН- резистор и блок управления.
• Специальные вентиляторы обеспечивают необходимый расход воздуха.
• Воздух из помещения всасывается через переднюю панель завесы, подогревается электронагревателями и выбрасывается через сопло в виде направленной струи.

Функциональные особенности

1. Завеса снабжена устройством аварийного отключения ТЭНов в случае перегрева корпуса.

Перегрев может наступить по следующим причинам:

• входное и выходное окна завесы загромождены посторонними предметами или подвержены сильному загрязнению;
• вышел из строя вентилятор;
• выключение завесы путем полного обесточивания, без режима продувки;
• тепловая мощность завесы сильно превышает теплопотери помещения, в котором она работает (например, при работе в тамбуре небольшого объема). В этом случае не рекомендуется устанавливать терморегулятор на высокие значения температуры.

При перегреве корпуса завесы аварийный термовыключатель выключает нагрев ТЭНов и далее остается в выключенном состоянии.
Вентиляторы при этом продолжают работать.
Для возвращения завесы в работоспособное состояние необходимо отключить завесу от питающей сети, дождаться, пока она остынет, выяснить причины, вызывающие срабатывание аварийного термовыключателя и устранить их.
Через отверстие в завесе диэлектрическим стержнем нажать на пластину, возвращающую аварийный термовыключатель в рабочее состояние.

2. Для увеличения эксплуатационного срока службы завес с электрическим источником тепла рекомендуется перед выключением оставить завесу работать несколько минут с выключенными нагревателями для снятия остаточного тепла ТЭНов.
   С этой целью предусмотрена автоматическая задержка выключения вентилятора.
   После выключения завесы кнопкой пульта управления вентилятор продолжает работу до тех пор, пока температура ТЭНов не снизится до заданной величины (обычно в течение 1 - 2 мин.).
   В зависимости от установки завесы и условий эксплуатации продувочный режим вентилятора может не включаться или включаться не сразу после выключения завесы, а через несколько минут.
   При выключении иным способом (снятие напряжения в сети и т.д.) продувочный режим вентилятора не включается, поэтому возможно срабатывание защиты от перегрева остаточным теплом ТЭНов.
   Тогда при повторном включении завесы будет работать только вентилятор.
3. После выключения завесы пультом управления и окончания режима продувки завеса остается в режиме ожидания.
   Для полного отключения необходимо обесточить завесу на силовом щите потребителя.

Условия эксплуатации

• Завесы устанавливаются как горизонтально над проемом, так и вертикально сбоку от проема в тамбурах и вестибюлях (при необходимости с обеих сторон проема).
• Высота проема должна быть равна 2/3 длины струи. Если высота больше, то часть воздуха может попасть в помещение с улицы.
• Температура окружающего воздуха в помещении: +1... +40 °С.
• Относительная влажность при температуре +25 °C: не более 80 %.
• Содержание пыли и других твердых примесей: не более 10 мг/куб.м.
• Не допускается присутствие в воздухе капельной влаги, а также веществ, агрессивных по отношению к углеродистым сталям, алюминию и меди (кислоты, щелочи), липких либо волокнистых веществ (смолы, технические или естественные волокна и пр.).
• Завесы предназначены для эксплуатации в помещениях класса взрывоопасной зоны не выше B III (ФЗ №123 от 22.07.2008 статьи 26 и 27, НПБ 105-03, ПУЭ, раздел 7).
• Запрещается эксплуатация завесы без заземления. Использовать нулевой провод в качестве заземления запрещается.
  Болт заземления находится на фланце блока вентиляторного рядом с блоком управления и соединён на заводе-изготовителе проводом с соответствующей клеммой входной клеммной колодки.

Технические характеристики

Тип нагревательного элемента	электрический
Параметры питающей сети, В/Гц	220/50 (380/50)
Потребляемая мощность двигателя, Вт	100
Максимальный ток, А	28 (9,5)
Режимы тепловой мощности**, кВт	* / 4,0 / 6,0
Эффективная длина струи***, м	2,5
Расход воздуха, куб.м/час	800 / 950 / 1100
Скорость воздуха на выходе из сопла, м/с.	7
Звуковое давление на расстоянии 5 м, дБ (А)	52
Подогрев воздуха при максимальной мощности: максимальный расход, °С минимальный расход, °С	. 16 22
Степень защиты от пыли и влаги	IP21
Класс защиты от поражения электрическим током	I
Количество завес, подключаемых к 1 пульту ДУ (IR03), шт.	6

* - режим вентилятора.
** - при номинальном напряжении заданные параметры могут отличаться на -10 % / +5 % от указанных.
*** - эффективная длина струи может служить оценкой допустимой высоты установки верхней завесы или ширины (полуширины) проема боковой завесы только для "мягких" наружных условий (tн >= 0 °C, ветер 1 м/с/) и сбалансированной приточно-вытяжной вентиляции. Любое ужесточение условий уменьшает эффективную длину струи.

Управление прибором

• Управление завесой осуществляется с выносного или дистанционного пульта управления.
• Выносной пульт является приемным устройством инфракрасного сигнала с дистанционного пульта.
• Внутри выносного пульта находится датчик температуры окружающего воздуха и термостат. Степень защиты оболочки выносного пульта от пыли и влаги - IP20.
• С одного пульта можно управлять несколькими одинаковыми завесами.

Выносной пульт управления (IR03)	Дистанционный пульт управления

Комплектация

• Тепловая завеса.
• Пульт управления.
• Монтажные кронштейны.

Расшифровка условных обозначений
