Описание и характеристики

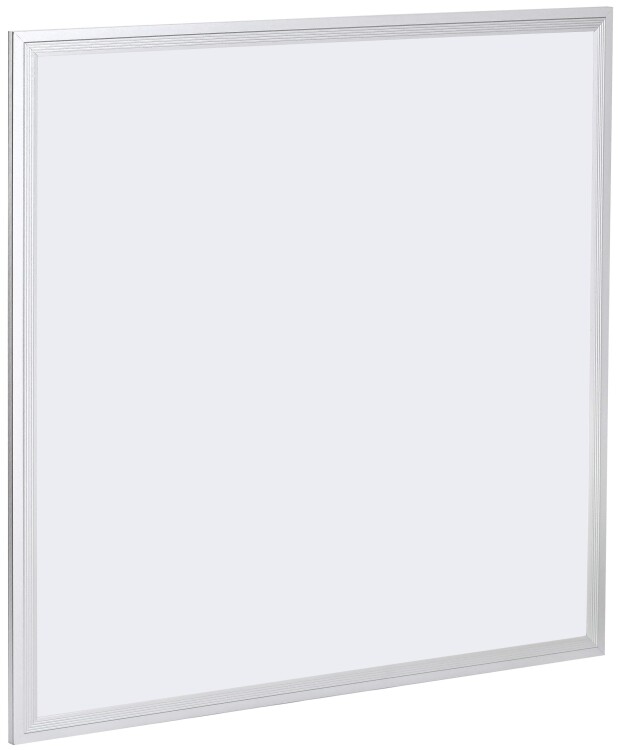

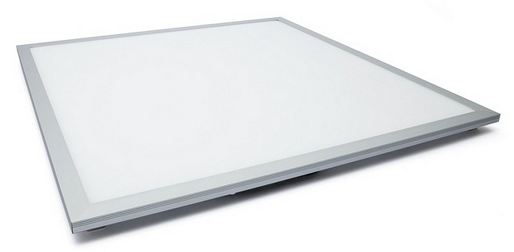

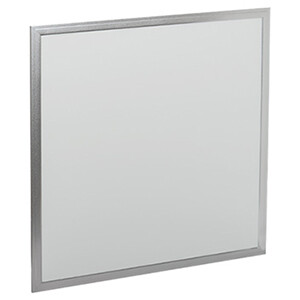

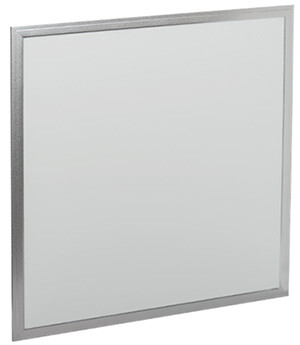

Светильник светодиодный - панель ДВО 6566 ECO IEK (36 Вт, 2700 лм, 6500 К), 595 х 595 х 10 мм, без драйвера

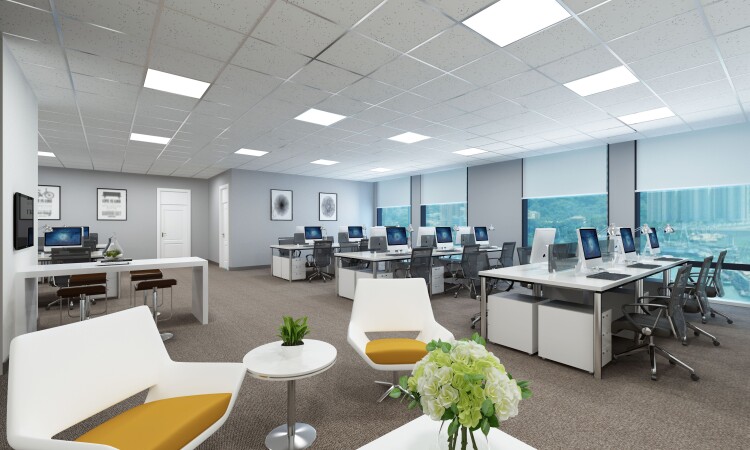

Светодиодные светильники - панели IEK серии ECO предназначены для общего и местного освещения жилых и общественных помещений: торговых центров, офисов, гостиниц, кабинетов.
Светильники соответствуют ГОСТ Р МЭК 60598-2-2.
Преимущества
- Выносной блок питания с коэффициентом мощности не менее 0,8 (соответствие Постановлению № 602 для обеспечения энергоэффективности осветитильного прибора) гарантирует отсутствие пульсаций и стабильный световой поток.
- Конструктив светильника предусматривает встраиваемый, подвесной и накладной способы монтажа (комплекты крепежей приобретаются отдельно).
- Длительный срок службы.

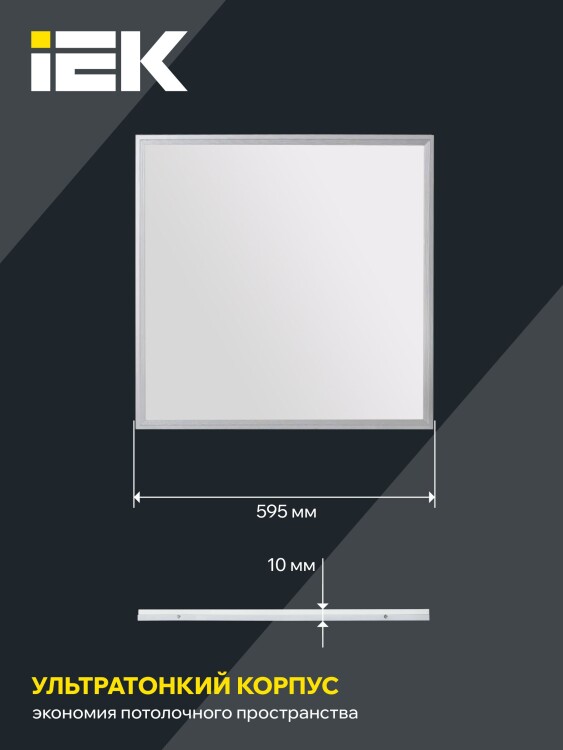

Размеры и вес
| Высота, мм | 10 |
| Длина, мм | 595 |
| Ширина, мм | 595 |
| Вес, кг | 2,7 |
Материалы
- Опаловый рассеиватель из матового поликарбоната и светораспределяющая линза толщиной 2,5 мм способствуют равномерному распределению светового потока на всей поверхности панели.
- Корпус выполнен из высококачественного алюминиевого сплава и обеспечивает эффективный теплоотвод.
Технические характеристики
| Артикул | LDVO0-6566-36-0-6500-K01 |
| Номинальное напряжение, В | 230 |
| Номинальная частота сети, Гц | 50 |
| Потребляемая мощность, Вт | 36 |
| Источник света | светодиоды |
| Световой поток, лм | 2700 |
| Цветовая температура, К | 6500 |
| Цвет свечения | Холодный белый |
| Коэффициент мощности, не менее | 0,85 |
| Коэффициент пульсации светового потока, не более, % | 5 |
| Кривая силы света по ГОСТ Р 54350 | Д |
| Индекс цветопередачи Ra, не менее, % | 75 |
| Тип монтажа | встраиваемый / накладной / подвесной |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 | II |
| Степень защиты от пыли и влаги | IP20 |
| Срок службы, часов | 30000 |
| Наличие драйвера в комплекте | нет |
Монтаж

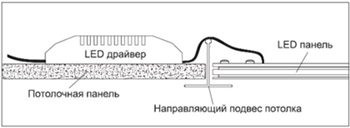

- Встраиваемый монтаж осуществляется в подвесные потолки типа Armstrong.
Панель стандартного размера (595 х 595 мм) устанавливают на место потолочной плиты в межпотолочное пространство.
Драйвер устанавливается на поверхность потолочной плиты в соседней ячейке и закрепляется, как показано на рисунке ниже.

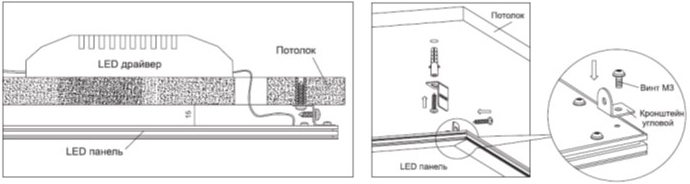

- Накладной монтаж (крепежные элементы приобретаются отдельно).
- Отвернуть на обратной стороне панели по углам 4 винта М3.
Установить на панель угловые кронштейны, закрепить их винтами М3. - Разместить на потолке и просверлить 4 отверстия. Установить дюбели в отверстия.
- Закрепить на потолке 4 кронштейна при помощи самонарезающих винтов.
- Закрепить светильник при помощи самонарезающих винтов, предварительно совместив крепежные отверстия в кронштейнах, закрепленных на светодиодной панели.
- Драйвер монтируется отдельно в межпотолочном пространстве или нише.

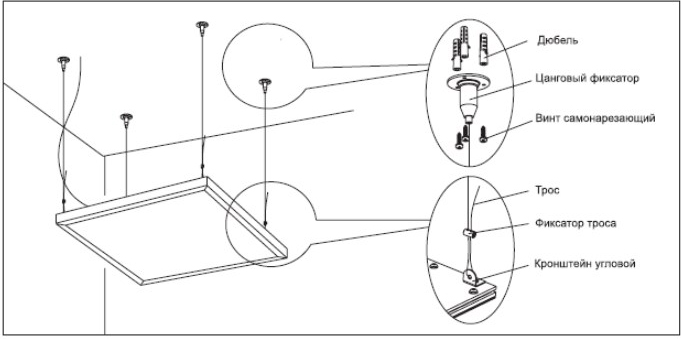

- Подвесной монтаж (крепежные элементы приобретаются отдельно).
- Разместить на потолке и просверлить 12 отверстий для крепления 4 цанговых фиксаторов.
Установить в отверстия дюбели. - Закрепить цанговые фиксаторы на потолке винтами самонарезающими.
- Установить на обратной стороне панели 4 угловых кронштейна.
- Пропустить стальной трос через отверстие в кронштейне и закрепить его при помощи фиксатора троса.
Надежно затянуть винты в торце фиксатора.
- Вставить трос в отверстие цангового фиксатора. Проверить надежность крепления панели.
- После регулировки высоты подвеса панели, при необходимости, укоротить трос.
