Гильза соединительная 4СБ-150/240 к муфтам
Соединитель болтовой с рядным расположением болтов предназначен для соединения любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных.
Болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля.
Рекомендован для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб.
Изготовлен по ТУ 3449-009-97284872-2006.
Размеры

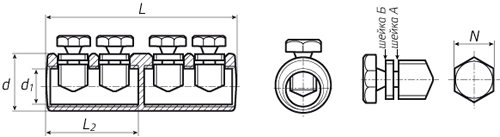

| Размеры, мм | ||||
|---|---|---|---|---|
| L | L2 | d | d1 | N |
| 110 | 53,5 | 37 | 25 | 19 |
Материалы
- Материал корпуса и болтов: специальный алюминиевый сплав без покрытия.
Особенности конструкции
- Болты с внешним шестигранником.
- Рядное расположение болтов на корпусе соединителя.
- Эксцентриковое отверстие под кабельную жилу в корпусе соединителя.
- Стандартная фаска.
- Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой.
- Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения.
- Конструкция болтов имеет несколько проточек - срывных "шеек", благодаря чему срыв головки происходит вровень или ниже поверхности соединителя.
- Соединитель имеет внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы.
- Рифленая накатка на внутренней поверхности цилиндрической части соединителя увеличивает площадь и механическую прочность контактного соединения.
Технические характеристики
| Тип изделия | гильза соединительная кабельная |
| Конструктивное исполнение | болты со срывными головками, с рядным расположением на корпусе |
| Рабочее напряжение, кВ | до 10 |
| Количество болтов | 4 |
| Сечение, кв.мм | 150 / 185 / 240 |
