Описание и характеристики
Выключатель нагрузки OptiDin BM63P-363-УХЛ3 КЭАЗ (3Р, 63 А)
Выключатели нагрузки КЭАЗ типа OptiDin ВМ63Р предназначены для промышленного применения в электрических цепях напряжением до 400 В переменного тока частоты 50 Гц, проведения тока в нормальном режиме и оперативных включений и отключений указанных цепей.
Соответствуют требованиям ГОСТ IEC 60947-3.
Размеры и вес
| Высота корпуса, мм | 85 |
| Ширина корпуса, мм | 53,4 |
| Глубина корпуса, мм | 73,7 |
| Вес изделия, кг | 0,3 |

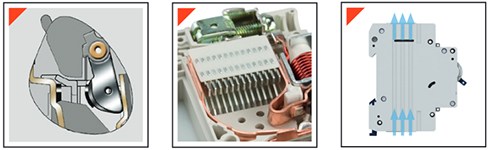

Особенности конструкции
- Серебросодержащие напайки на подвижном контакте для повышения износостойкости и уменьшения значения переходного сопротивления.
- 13 пластин в дугогасительной камере эффективно гасят дугу, обеспечивают безопасное отключение в аварийной ситуации.
- Лучшее охлаждение за счет профильных углублений на корпусе.
- Возможность опломбировать рукоятку для предотвращения несанкционированного включения / отключения.
- Особая конструкция зажимов обеспечивает максимально плотный и больший по площади контакт для предотвращения нагрева и оплавления проводников.
Технические характеристики
| Артикул | 103896 |
| Тип изделия | выключатель-разъединитель нагрузки |
| Модульная ширина (шаг 18 мм) | 3 |
| Число полюсов | 3P |
| Номинальное рабочее напряжение, В | АС 400 |
| Частота тока, Гц | 50 |
| Номинальный рабочий ток, А | 63 |
| Категория применения | АС-22А |
| Потери мощности, Вт | 22,5 |
| Номинальный кратковременно выдерживаемый ток (сквозной ток) при длительности прохождения 1 с., А | 800 |
| Отключение нейтрали (N) | нет |
| Возможность самостоятельного подключения дополнительных устройств | есть |
| Возможность использования дополнительного оборудования | есть |
| Группа механического исполнения | М3 (ГОСТ 30631) |
| Рабочее положение в пространстве | вертикальное*, знаком "I" (включено) вверх |
| Диапазон рабочих температур, °C | -60... +40 |
| Относительная влажность воздуха, не более, % | 50 при +40 °C |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ3 |
| Степень загрязнения окружающей среды | 2 |
| Способ крепления | на DIN-рейку |
| Присоединение внешних проводников | переднее |
| Сечение медных и алюминиевых проводников, присоединяемых к выводным зажимам, кв.мм | 1,5 - 25 |
| Крутящий момент затяжки винтов внешних проводников, Н*м | 2 |
| Тип соединительной шины | PIN (штырь) / Fork (вилка) |
| Режим эксплуатации | продолжительный |
| Срок службы, лет | 15 |
* Допускаются повороты в плоскости установки до 90° в любую сторону.
Установка дополнительных устройств
К выключателю возможно присоединение с левой стороны корпуса следующих дополнительных устройств:
- Независимый расцепитель.
- Вспомогательные контакты.
- Расцепитель минимального и максимального напряжения.
