Описание и характеристики

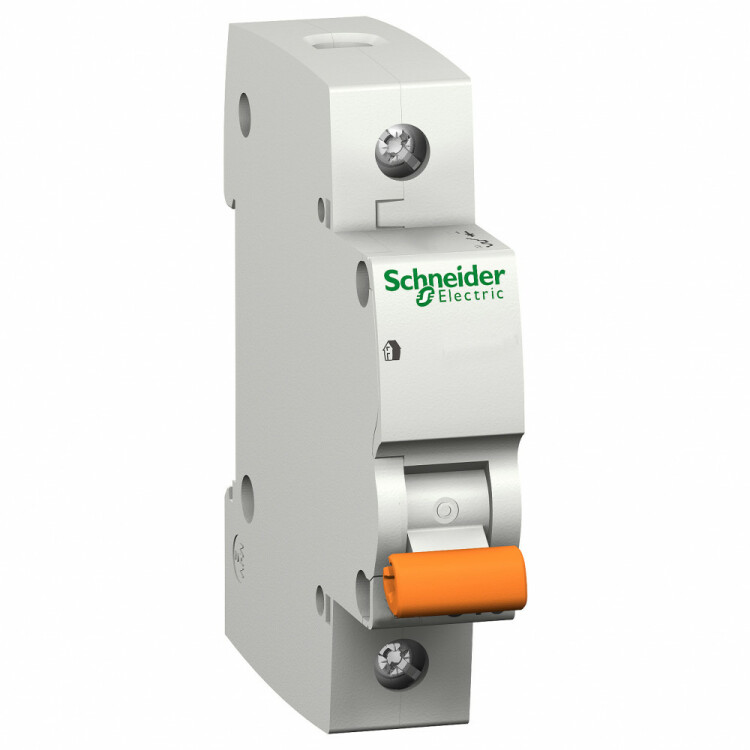

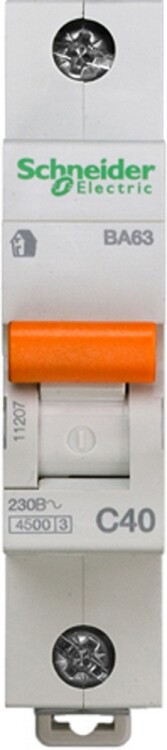

Автоматический выключатель ВА63 1Р 40А C Schneider Electric 11207
Автоматические выключатели Schneider Electric типа ВА63 предназначены для защиты цепей от перегрузок и коротких замыканий.
Изготовлены в соответствии с ГОСТ 9098-78, ГОСТ Р 50345-2010 и требованиями технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования".
Класс токоограничения ВА63 - 3.
Автоматический выключатель с токоограничением не позволяет току короткого замыкания принять его максимальное значение и быстрее производит отключение.
Если класс токоограничения 2 ограничивает по времени короткое замыкание в пределах 1/2 полупериода, то класс 3 ограничивает короткое замыкание в пределах 1/3 полупериода.

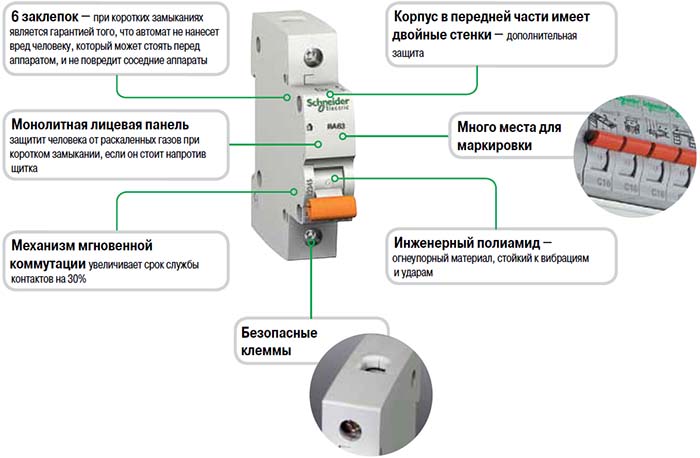

Преимущества
Размеры
Технические характеристики
| Описание полюсов | 1P |
| Количество модулей (шаг 18 мм) | 1 |
| Номинальный ток In, А | 40 |
| Технология блока контроля и управления | термомагнитный |
| Код кривой | С |
| Номинальное рабочее напряжение Ue, В | 230 АС |
| Частота сети, Гц | 50 / 60 |
| Предел срабатывания электромагнитного расцепителя | 5... 10 х In |
| Напряжение изоляции Ui, В | 400 АС |
| Класс токограничения | 3 |
| Номинальное импульсное напряжение Uimp, кВ | 4 |
| Ток отключения Icn, А | 4500 |
| Способ управления | тумблер |
| Наличие индикатора положения контакта | есть |
| Износостойкость электрическая, циклов В-О | 10000 |
| Износостойкость механическая, циклов В-О | 10000 |
| Рабочая температура, °С | -25... +60 |
| Степень защиты от пыли и влаги (открытый аппарат) | IP20 |
| Степень защиты от пыли и влаги (аппарат в модульном шкафу) | IP40 (класс изоляции II) |
| Способ монтажа | на DIN рейку |
| Вес изделия, г | 98 |

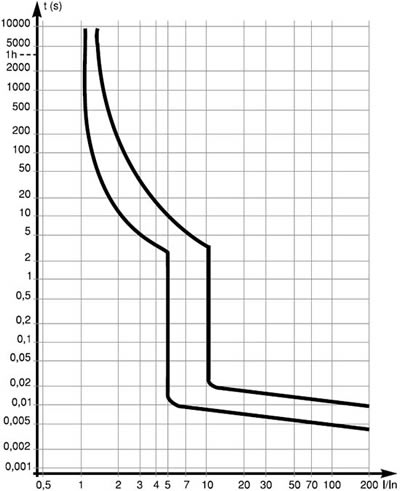

Кривая отключения
Электрическая схема
Монтаж
 |
Крепление защелкиванием на DIN-рейке 35 мм. |  |
Любое установочное положение. |
 |
Присоединение (медные кабели, момент затяжки 3,5 Н*м): верхнее - номинальный ток 6 - 25 А нижнее - номинальный ток 32 - 63 А |
 |
Степень защиты от пыли и влаги: IP20 - открытый аппарат, IP40 - аппарат в модульном шкафу (класс изоляции II). |
