Описание и характеристики

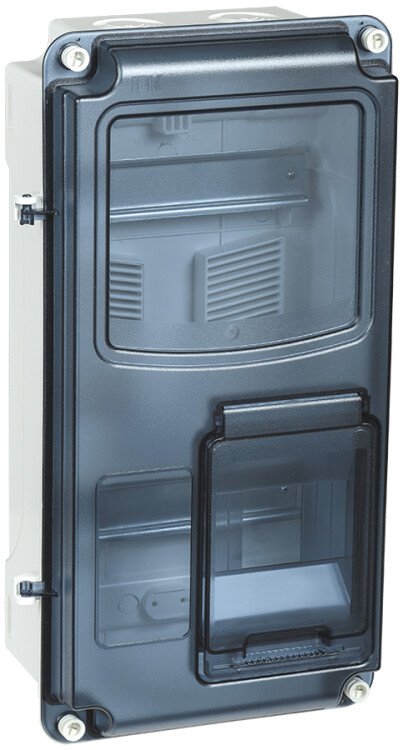

Корпус пластиковый навесной ЩУРн-П 1/8 IP66 PC IEK Krepta 3 (8 модулей) для однофазного счетчика
Пластиковые корпуса для установки счетчика ЩУРн-П IP66 IEK серии Krepta 3 предназначены для установки в нем счетчиков электроэнергии и модульной аппаратуры распределения электроэнергии переменного тока напряжением до 400 В и частотой 50 Гц.
Благодаря высокой степени защиты от пыли и влаги IP66 корпуса могут быть установлены в помещениях с высоким уровнем влажности и содержанием пыли, а также на открытом воздухе без использования козырька.
Устойчивы к УФ-лучам благодаря свойствам материала корпуса.
Преимущества
- Визуальный доступ к показаниям счетчика.
- Удобные съемные крышки для оперативного доступа к автоматическим выключателям.
- Наличие выламываемых отверстий для ввода кабеля.

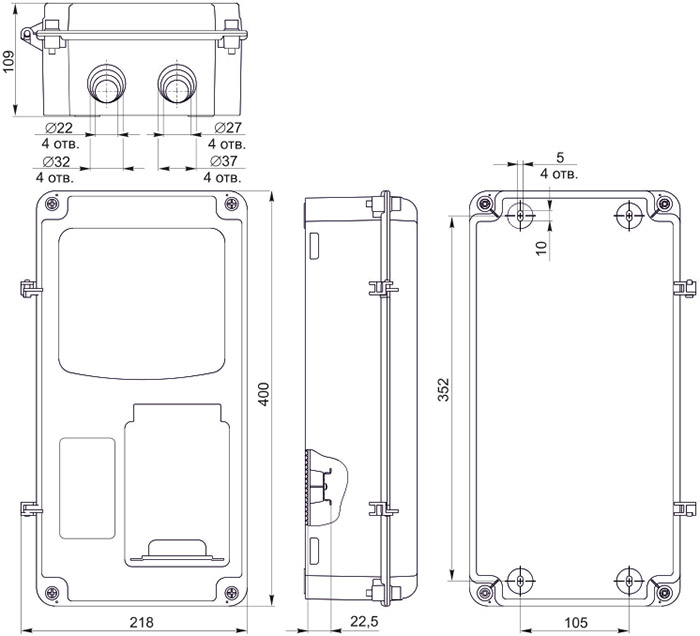

Размеры
Материалы и цвета
| Тип поверхности крышки | прозрачный тонированный |
| Материал крышки | поликарбонат |
| Цвет корпуса | Белый |
| Материал корпуса | ABS пластик |
Особенности конструкции
- Высокая степень защиты от пыли и влаги IP66 благодаря наличию уплотнителя.
- Специальные петли для быстрого снятия дверцы.
- Возможность опломбировки корпуса и дверцы.
- Отверстия для крепления на монтажную ленту (кроме ЩУРн-П 1/3 IP66 PC).
- Удобный доступ к автоматическим выключателям.
- Установка счетчика на монтажную панель и на DIN-рейку.
Технические характеристики
| Артикул | MSP1-N-08-66-L |
| Тип изделия | корпус пластиковый ЩУРн-П |
| Исполнение | навесной |
| Номинальное напряжение, В | АС 230 |
| Частота тока, Гц | 50 |
| Количество устанавливаемых счетчиков | 1 |
| Тип устанавливаемого счетчика | однофазный |
| Модульная ширина (шаг 18 мм) для модульных аппаратов, устанавливаемых в корпус | 8 |
| Номинальный ток устанавливаемых аппаратов, А | 100 |
| Номинальное напряжение изоляции, В | 660 |
| Статическая нагрузка, Н | 18 |
| Рассеиваемая мощность при номинальной нагрузке, Вт | 92 |
| Температура окружающей среды, °С | -40... +80 |
| Относительная влажность воздуха, не более, % | 50* при +40 °С |
| Степень защиты от пыли и влаги | IP66 |
| Климатическое исполнение и категория размещения | У1 |
| Степень защиты от внешних механических воздействий | IK08 |
| Класс защиты от поражения электрическим током | II |
| Наличие откидной крышки | нет |
| Количество установленных DIN-реек | 2 (для счетчика и для модульной аппаратуры) |
| Наличие замка | нет |
| Ввод кабеля | снизу |
| Количество вводов | 2 |
| Возможность пломбировки | есть |
| Вес изделия, кг | 1,1 |
* Допускается относительная влажность до 90% при температуре +20 °С.
Комплектация
- Корпус пластиковый.
- DIN-рейки для счетчика и модульного оборудования.
- Заглушки резиновые.
- Винты и пластиковые дюбели.
- Знак "Опасность поражения электрическим током".
