Описание и характеристики

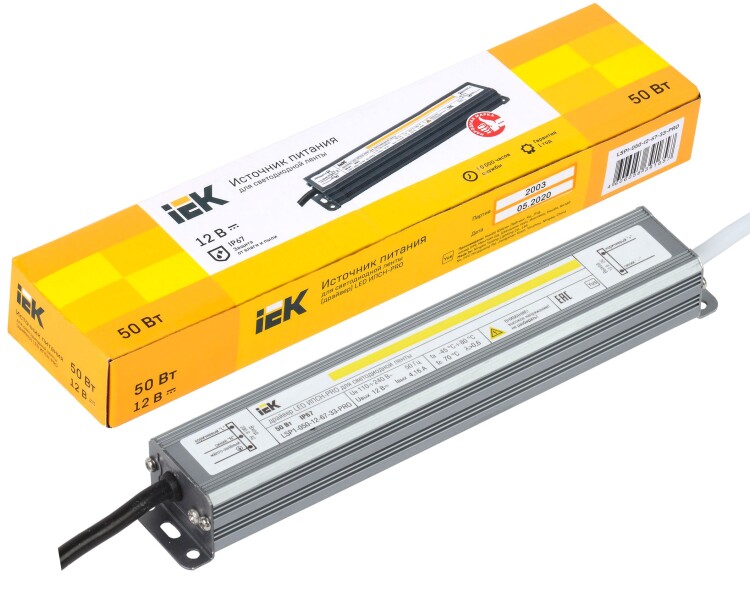

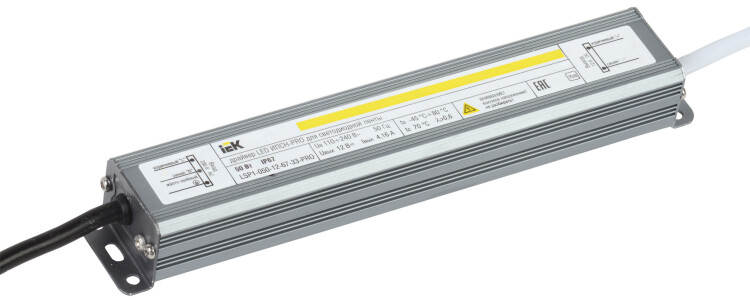

Блок питания IEK LED ИПСН-PRO 50 Вт (DC 12 В, блок-шнуры, IP67) для светодиодной ленты
Источники питания (драйверы) LED ИПСН-PRO IEK предназначены для питания светодиодных лент.
Преобразуют параметры входящего сетевого напряжения 220 В, 50/60 Гц в постоянное напряжение 12 В.
Влагозащищенные драйверы (IP67) используются для установки на улице, а также для установки внутри помещений с повышенным содержанием влаги (кухни, ванные комнаты).
Драйверы LED ИПСН-PRO имеют встроенную защиту от перегрузки, превышения входного напряжения и от короткого замыкания.
В случае короткого замыкания или перегрузки драйвер автоматически осуществит защиту, отключив сетевое питание.
Возобновление работы драйвера произойдет через 5 секунд после удаления причины, вызвавшей срабатывание защиты.
Драйверы LED ИПСН-PRO IEK совместимы со светодиодными лентами других изготовителей, обеспечивают длительную и стабильную работу источников света на основе светодиодов.
Преимущества
- Работа в широком диапазоне входного напряжения.
- Защита от короткого замыкания.
- Защита от скачков напряжения в сети.
- Защита от перегрева, перегрузки и выхода компонентов из строя.
Размеры
| Длина корпуса, мм | 202 |
| Ширина корпуса, мм | 35 |
| Высота корпуса, мм | 35 |
Материалы
- Материал корпуса: металл.
Технические характеристики
| Артикул | LSP1-050-12-67-33-PRO |
| Тип изделия | источник напряжения |
| Количество каналов | 1 |
| Напряжение на входе, В | АС 110 - 240 |
| Частота сети, Гц | 50 |
| Напряжение на выходе, В | DC 12 |
| Мощность, Вт | 50 |
| Сила тока на выходе, А | 4,16 |
| Коэффициент мощности, не менее, cos ? | 0,6 |
| КПД, % | ?75 |
| Наличие защиты от перегрузки | есть |
| Диапазон рабочих температур, °C | -25... +50 |
| Среднее значение относительной влажности воздуха, не более, % | 98 |
| Степень защиты от пыли и влаги | IP67 |
| Вес изделия, кг | 0,3 |
| Срок службы, не менее, часов | 50000 |
Подключение и монтаж
- Драйверы LED ИПСН-PRO со степенью защиты IP67 комплектуются входными / выходными проводами сечением 0,75 кв.мм.
- Маркировкой "L", "N" и "0" обозначены входы драйвера LED для подключения к переменному напряжению сети 230 В~.
Маркировкой "V-" и "V+" обозначены выходы драйвера LED для подключения нагрузки (светодиодная лента и т.п.).
- При монтаже расстояние между драйвером LED и нагрузкой должно быть не менее 20 см.
- Расстояние между двумя соседними драйверами LED должно быть не менее 25 см.
- Рекомендуемое сечение провода питания не менее 0,75 кв.мм.
Для драйверов LED высокой мощности сечение провода должно соответствовать расчетному значению сечения для максимального выходного тока драйвера. - Подключение монохромной или цветной светодиодной ленты производится к 2 контактам драйвера LED "V+" и "V-" согласно полярности.
Выход "V+" подключается к положительному полюсу нагрузки, выход "V-" - к отрицательному полюсу нагрузки.
- Подключение драйвера LED к сети 230 В~ производится 3 проводами к разъемам: L (фаза), N (нейтраль) и
(земля), указанным на корпусе драйвера.
- При необходимости подключите отдельным проводом дополнительную ленту параллельно к драйверу LED.
Суммарная мощность подключаемых лент не должна превышать мощность драйвера LED.

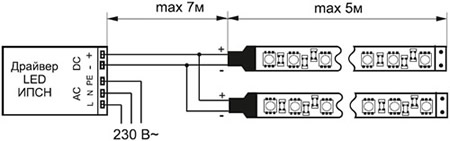

- Схема параллельного подключения монохромной или цветной светодиодной ленты к драйверу LED:

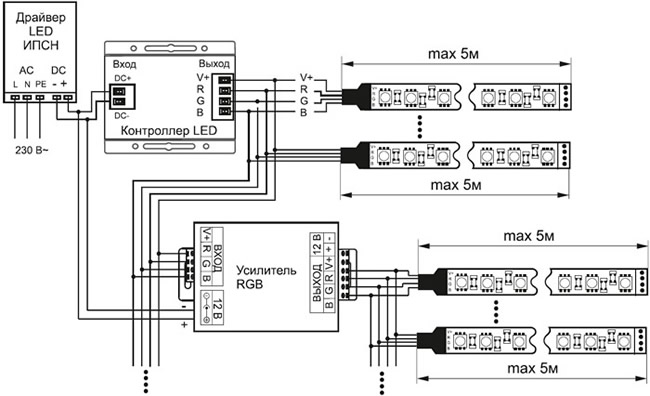

- При использовании драйверов LED с многоцветными RGB-лентами подключение лент производится через RGB-контроллер согласно нижеприведенной схеме.
Для увеличения суммарной мощности подключаемых к контроллеру светодиодных RGB-лент необходимо применение усилителя RGB.
Выбор драйверов
Подбор драйвера LED производится по следующим параметрам:
- выходное напряжение драйвера (12 В);
- мощность драйвера (Вт);
- степень защиты от влаги (IP).
Необходимую мощность драйвера LED рассчитайте по формуле:
Мощность драйвера (Вт) = суммарная длина ленты (м) х мощность светодиодной ленты (Вт/м) х коэффициент запаса, где коэффициент запаса 1,25.
