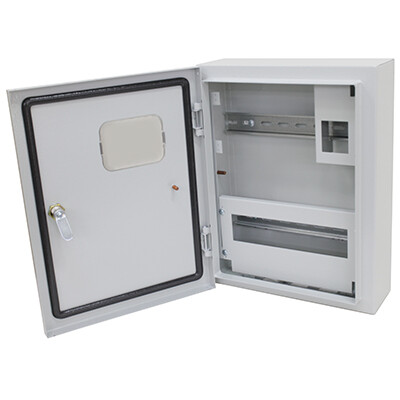

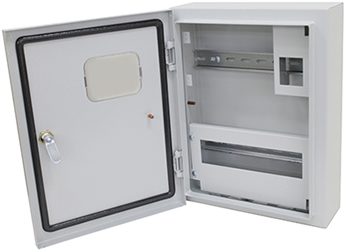

Корпус металлический ЩУРн-1/12зо УХЛ2 IP54 "Электростандарт", серый, 360 х 280 х 110 мм
Корпус металлический ЩУРн 1/12зо УХЛ2 IP54 предназначен для дальнейшей сборки однолинейных пунктов однофазного учета навесного исполнения.
Устанавливается в помещениях с невзрывоопасной средой, не содержащей токопроводящей пыли и химически активных веществ.
Допускается установка вне помещений под навесом.
Размеры и вес
| Высота, мм |
360 |
| Ширина, мм |
280 |
| Глубина, мм |
110 |
| Вес изделия нетто ±5 %, кг |
3,0 |
Материалы и цвета
| Цвет корпуса |
Серый (RAL 7035) |
| Материал корпуса |
металл |
| Покрытие корпуса |
полиэфирная порошковая краска |
| Фактура поверхности |
Шагрень |
Особенности конструкции
- Сварной металлический корпус с защитным полимерным покрытием.
- Дверца корпуса запирается на замок.
- Внутри корпуса установлены:
- монтажная панель для установки счетчика электроэнергии;
- рейки типа ТН35-7,5 по ГОСТ Р МЭК 60715 для соответствующего количества электроаппаратов;
- элементы для крепления шин N и PE;
- оперативная панель.
- На дверце имеется уплотнение для защиты от пыли и влаги.
- Снизу на корпусе предусмотрены вводные отверстия d 32 мм под сальники.
- На задней стенке выполнены отверстия для крепления на стену.
Технические характеристики
| Тип изделия |
корпус ЩУРн |
| Номинальный ток, не более, А |
100 |
| Номинальное количество модулей устанавливаемой аппаратуры |
12 |
| Тип устанавливаемого счетчика |
однофазный |
| Количество вводных отверстий, шт. |
3 |
| Расположение вводных отверстий |
снизу |
| Способ монтажа |
навесной |
| Температура окружающей среды при эксплуатации, °C |
-60... +40 |
| Относительная влажность, % |
75 при +15 °C |
| Степень защиты от пыли и влаги |
IP54 |
| Климатическое исполнение и категория размещения |
УХЛ2 |
Расшифровка условных обозначений
ЩУРн-1/12зо УХЛ2 IP54:
- ЩУРн - щит учетно-распределительный навесной.
- 1 - тип счетчика: однофазный.
- 12 - номинальное количество модулей устанавливаемой аппаратуры.
- з - наличие замка в двери.
- о - наличие окна в двери.
- УХЛ2 - климатическое исполнение и категория размещения по ГОСТ 15150.
- IP54 - степень защиты от пыли и влаги по ГОСТ 14254.
Комплектация
- Корпус металлический.
- Провод заземления.
- Гайка фланцевая М6 - 2 шт.
- Кольцо 006-009-19 ПРС - 4 шт.
- Знак "Заземление" - 2 шт.
- Знак "Осторожно! Электрическое напряжение".
- Ключ - 2 шт.
- Гермоввод мягкий d 26 / 32 мм серый - 3 шт.
