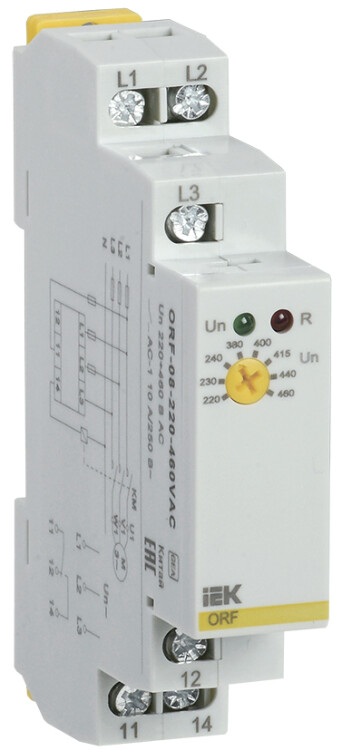

Реле контроля фаз ORF-08 3ф повыш, пониж, ассиметр, последоват, обрыв, без рег.

Реле контроля фаз IEK ORF-08-220-460VAC (3 ф., повышенное, пониженное напряжение, ассиметрия напряжения, последовательность фаз, обрыв фазы, без регулировок)

Реле контроля фаз ORF предназначены для контроля параметров напряжения (чередование фаз, асимметрия, повышенное и пониженное напряжение) и передачи команды исполнительным элементам.
Применяются в схемах автоматического управления для контроля наличия и симметрии напряжений.

По требованиям безопасности реле соответствуют техническому регламенту Таможенного союза ТР ТС 004/2011.

Преимущества

• Компактный корпус устройства на din-рейку (ширина модуля 18 мм).
• Элементная база от ведущих изготовителей.

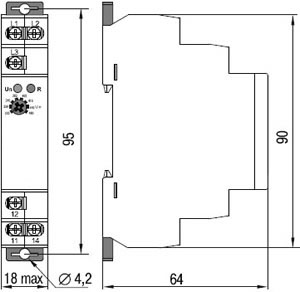

Габаритные размеры

Технические характеристики

Клеммы подключения к трехфазной сети	L1 - L2 - L3
Клеммы питания реле	L1 - L2
Напряжение питания, В	АС 220 - 460
Диапазон частоты питающего напряжения, Гц	45 - 65
Диапазон измеряемого напряжения, В	176 - 552
Диапазон уставок по напряжению, %	2 - 20
Диапазон уставок по ассиметрии напряжения, %	5 - 15
Гистерезис, %	2
Индикатор наличия напряжения	зеленый светодиод (Un)
Время срабатывания, сек.	(0,1 - 10) ±10 %
Погрешность измерений, %	±1
Задержка запуска реле после подачи питания, сек.	0,5
Погрешность настройки, %	±5
Количество групп переключающихся контактов	1
Номинальный ток контактных групп (категория применения АС-1), А	10
Номинальное напряжение контактной группы, В	АС 250 / DС 24
Индикатор срабатывания реле	красный светодиод (R)
Механическая износостойкость, не менее, циклов	107
Электрическая износостойкость, не менее, циклов	106
Температура эксплуатации, °С	-20... +55
Монтаж	din-рейка, 35 мм
Степень защиты от пыли и влаги	IP40 - лицевая панель / IP20 - клеммы
Рабочее положение в пространстве	любое
Категория перенапряжения	III
Степень загрязнения	2
Максимальное сечение провода, кв.мм	одножильный 1 х 2,5 или 2 х 1,5; многожильный с наконечником 1 х 2,5
Вес изделия, г	64
Ремонтопригодность	неремонтопригодные
Срок службы, лет	5

Диапазоны настроек и уровни срабатывания реле ORF-08

Повышенное напряжение, %	Пониженное напряжение, %	Ассиметрия напряжения, %	Задержка срабатывания, сек.	Последовательность фаз	Обрыв фаз
15	-15	8	2	+	+

Примечание: "+" - функция доступна, "---" - функция недоступна.

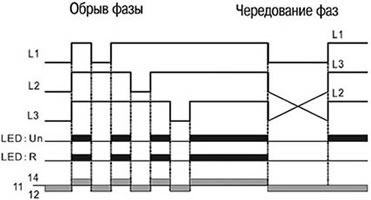

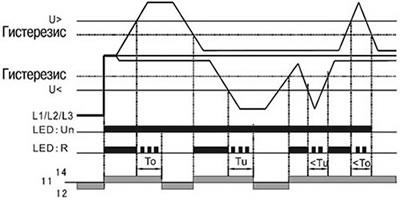

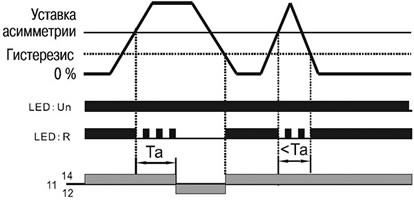

Диаграмма работы реле ORF в режиме обрыва фазы и неправильного чередования фаз	Диаграмма работы реле ORF в режиме повышенного и пониженного напряжения сети	Диаграмма работы реле ORF в режиме ассиметрии напряжения сети

Примечание: То - задержка срабатывания при повышенном напряжении; Тu - задержка срабатывания при пониженном напряжении; Та - задержка срабатывания при ассиметрии напряжения.

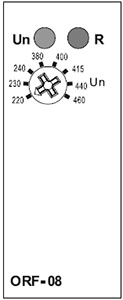

Лицевая панель реле ORF-08	Схема электрическая принципиальная	Схема подключения
