Выключатель дифференциального тока (УЗО) Schneider Electric EZ9R34240 Easy9 (2Р, 40 А, 30 мА, АС)
Коммутационная аппаратура Scheider Electric cерии Easy9 отличается качеством, надежностью и удобством использования.
Унифицированная конструкция и высокие производственные стандарты увеличивают срок службы оборудования Easy9, при этом его приятно устанавливать и эксплуатировать.
Выключатель дифференциального тока Easy9 без встроенной защиты от сверхтоков (чувствительность 30 мА) применяется для защиты людей от поражения электрическим током при прямом прикосновении.
Облегченный корпус с повышенной теплоотдачей предотвращает перегрев силовой контактной группы при больших токах.

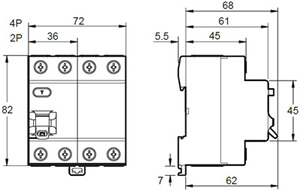

Размеры
Принцип действия
- Измеряя разность силы тока между проводником под напряжением и нулевым проводником, дифференциальный выключатель нагрузки фактически обнаруживает ток, протекающий не по предусмотренной схемой нейтрали, в том числе через тело человека.
- Если этот ток достигает указанного на аппарате порога, дифференциальный выключатель нагрузки отключается в течение нескольких миллисекунд, предупреждая таким образом телесные повреждения или более тяжелые последствия.
Функциональные особенности
- ВДТ (УЗО) без встроенной защиты от сверхтоков производит аварийное отключение только в случае появления утечки.
- Один дифференциальный выключатель нагрузки, установленный перед группой автоматических выключателей, защищает несколько цепей.
- ВДТ (УЗО) без встроенной защиты от сверхтоков выполняет защитную функцию как при отсутствии, так и при наличии заземления (PE-проводника).
Технические характеристики
| Наименование | выключатель дифференциального тока / устройство защитного отключения |
| Тип устройства | электронный |
| Описание полюсов | 2P |
| Положение нейтрали | слева |
| Номинальный ток In, А | 40 |
| Тип сети | переменный ток |
| Номинальное рабочее напряжение Ue, В | АС 230 |
| Рабочая частота сети, Гц | 50 |
| Чувствительность к утечке на землю, мА | 30 |
| Задержка срабатывания защиты от тока утечки | мгновенный |
| Класс защиты от тока утечки | АС |
| Номинальная отключающая и включающая способность, А | 500 |
| Номинальный условный ток короткого замыкания, А | 4500 |
| Номинальное напряжение изоляции Ui, В | АС 440 |
| Номинальное импульсное напряжение Uimp, кВ | 4 |
| Наличие индикатора положения контакта | есть |
| Тип управления | тумблер |
| Способ крепления | защелкивающийся |
| Монтажная опора | DIN-рейка |
| Шаг 9 мм | 4 |
| Подвод питания | сверху |
| Механическая износостойкость, циклов | 5000 |
| Электрическая износостойкость, циклов | 2000 (АС 230 В, 50 Гц) |
| Степень защиты от пыли и влаги | IP20 |
| Рабочая температура окружающей среды, °С | -25... +60 (при относительной влажности 95 %) |
| Цвет корпуса | Серый (RAL 7035) |
| Стандарты | IEC 61008-1 |
| Вес изделия, г | 125 |
Внимание!

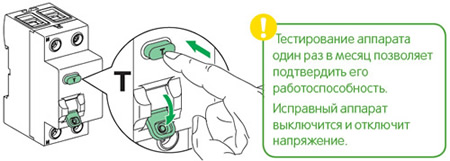

ВДТ без встроенной защиты от сверхтоков необходимо регулярно проверять.
Монтаж и подключение
|
Крепление защелкиванием |
Любое установочное положение. |
 |
Жесткий медный кабель: 1 - 35 кв.мм. Момент затяжки 3,5 Н*м. |

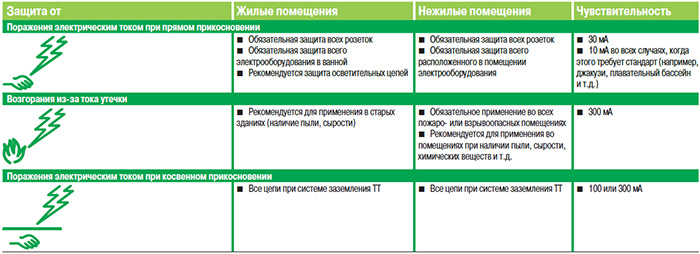

Рекомендации по выбору устройства
- Номинальный ток УЗО не должен быть меньше номинального тока вышестоящего автоматического выключателя.
- Требования ПУЭ: защита с помощью ВДТ без встроенной защиты от сверхтоков (УЗО) должна обеспечиваться для розеток общего назначения с номинальным током не более 20 А, предназначенных для использования обычными людьми, портативного оборудования с номинальным током не более 32 А, предназначенного для наружного использования; в ванных и душевых комнатах.
