Описание и характеристики

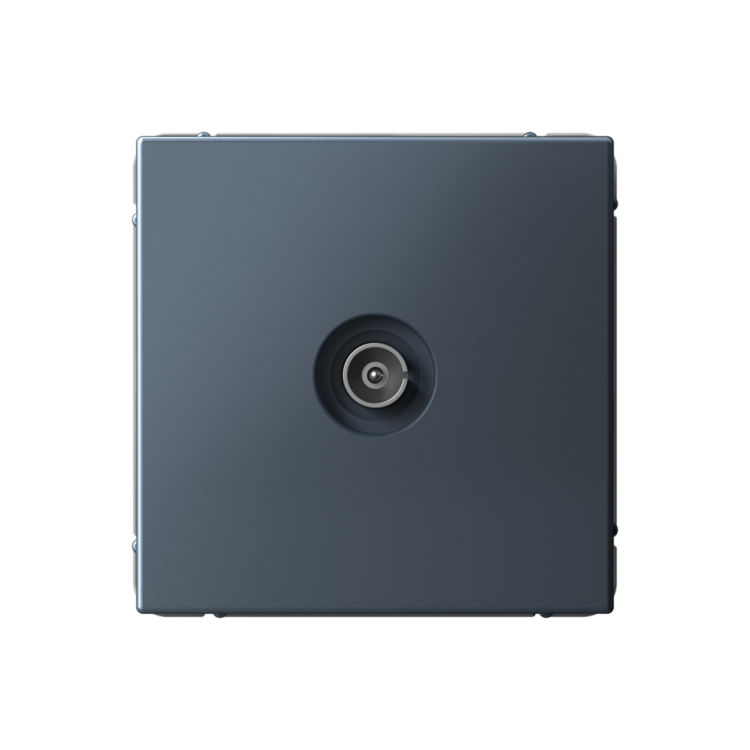

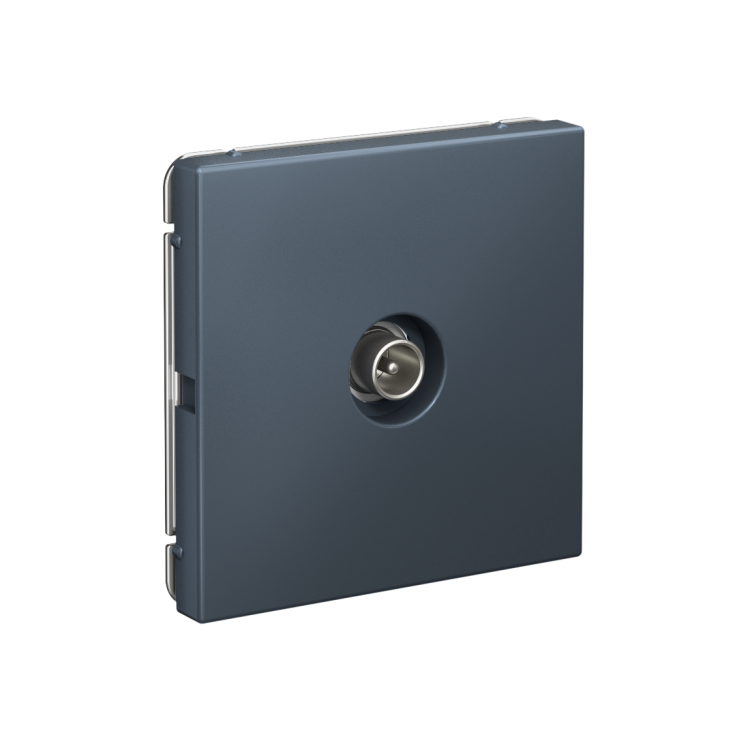

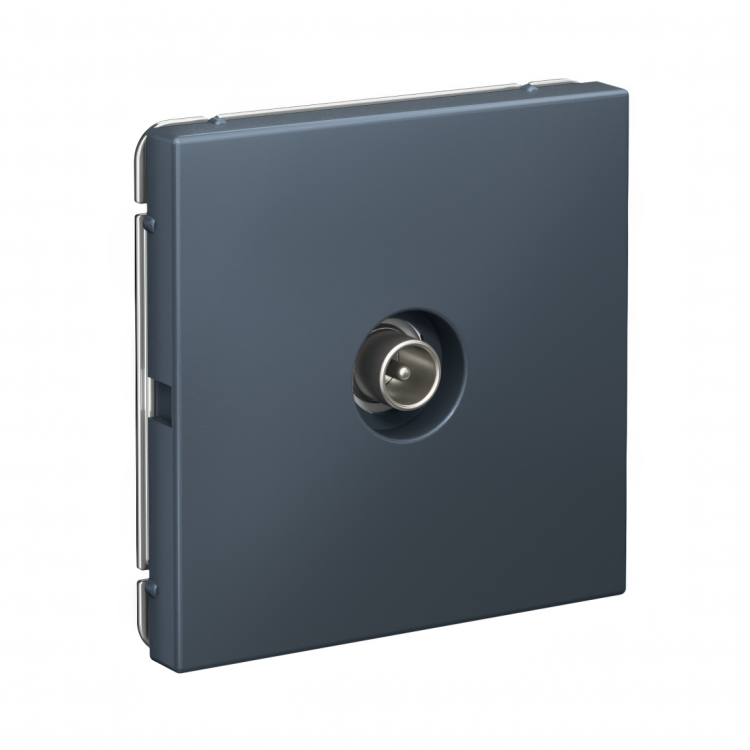

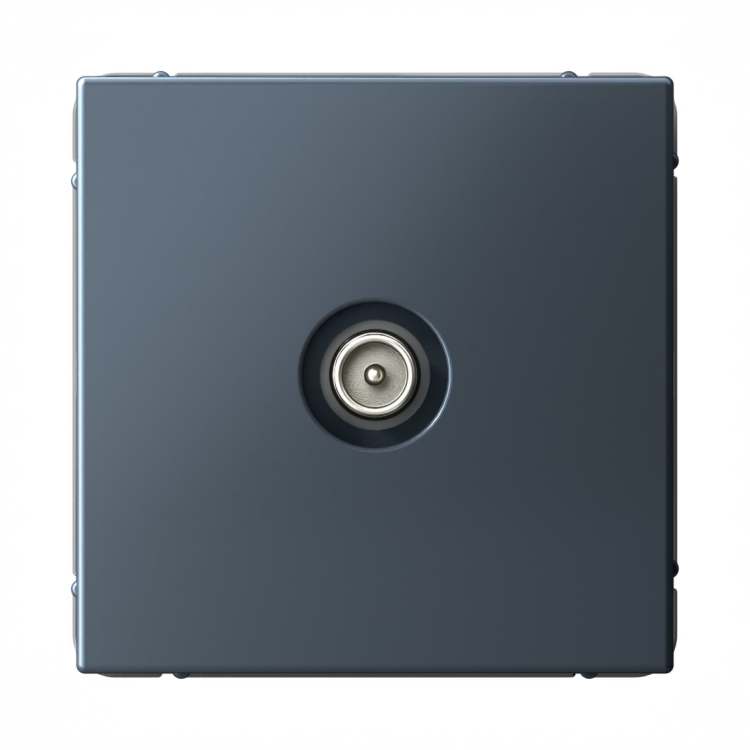

Розетка телевизионная оконечная Systeme Electric GAL000791 ArtGallery (IP20) скрытой установки, грифель
Основной особенностью серии электроустановочных изделий ArtGallery от Systeme Electric является ее облик:
комфортный минимализм в сочетании с прагматичной функциональностью.
Скругленные углы с едва заметным радиусом 2 мм - это оригинальная деталь и основная идея концепции формы квадрата ArtGallery.
Все продукты серии ArtGallery отличаются элегантным дизайном и высоким качеством исполнения, что делает их надежным и эффективным выбором для любого интерьера.
ArtGallery - это не просто продукты, а произведения искусства в электротехнике, которые придают пространству изысканность и обеспечивают высокий уровень комфорта.
Палитра из 12 цветов позволяет использовать ArtGallery в различных дизайнерских решениях.
Тонкие и стильные рамки до пяти постов без перегородок в комбинации с механизмами формируют единое полотно.
Преимущества
- Лицевые детали выполнены из качественного ABS пластика, устойчивого к царапинам и ультрафиолетовому излучению.
- Благодаря специальному адаптеру любая функция серии AtlasDisign может комбинироваться с рамками новой серии ArtGallery.
- Использование переходников позволяет избежать необходимости полной замены электрооборудования при смене серии.

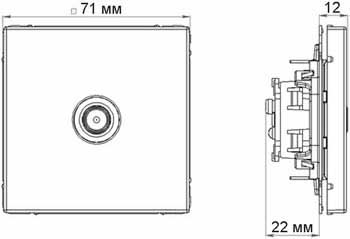

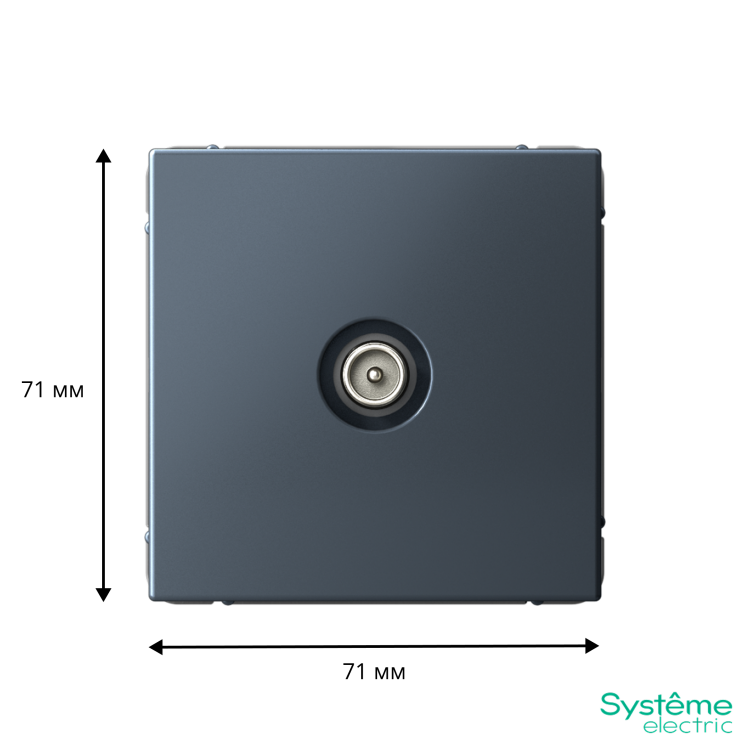

Размеры
Материалы и цвета
| Цвет лицевой панели | Грифель* |
| Тип поверхности лицевой панели | матовый |
| Материал лицевой панели | ABS пластик |
* Темно-серый оттенок напоминает цвет классического мелового грифеля, который используется для письма или рисования на доске.
Этот спокойный, нейтральный цвет часто используется в дизайне для создания сдержанных и современных интерьеров.
Грифельный цвет может стать отличным фоном для ярких акцентов или контрастных деталей.
Технические характеристики
| Тип изделия | розетка телевизионная оконечная |
| Исполнение | механизм с суппортом и лицевой панелью, без рамки |
| Количество гнезд | 1 |
| Рабочая частота, МГц | 5 - 862 |
| Затухание на отводе, дБ | 1 |
| Наличие поля для надписи | нет |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Тип монтажа | скрытая установка |
| Способ крепления | в распор (лапками) / винтами |
Монтаж и подключение
Розетка телевизионная оконечная предназначена для подключения телевизора к телевизионной сети.
Оконечная розетка может устанавливаться как отдельно, так и в конце подключения в линию.
Подключение
- При использовании коаксиального кабеля с центральным проводом следует снять изоляцию на конце кабеля в соответствии с нижеприведенным рисунком.
- Для кабеля диаметром менее 7 мм выверуть экранирующую фольгу поверх оплетки.
- Для кабеля диаметром более 7 мм не выворачивать экранирующую фольгу.
- Вставить центральный провод в механизм и закрепить винтом.
- Прижать пластиной экранирующую фольгу и закрепить винтом.
- Закрепить механизм в монтажной коробке с помощью винтов или лапок.
- Установить рамку.

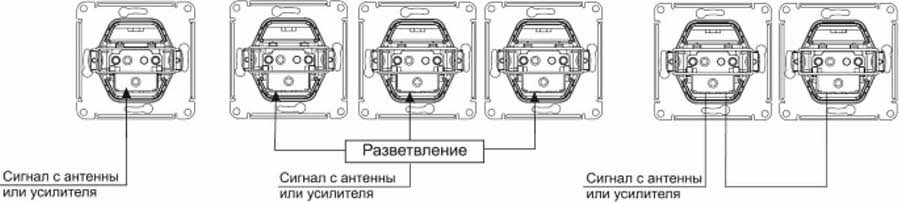

Примеры подключения
