Описание и характеристики
Кабель ППГнг(А)-FRHF 3х1,5 ок(N,PE)-0,66
Кабель силовой огнестойкий, не распространяющий горение при групповой прокладке и не выделяющий коррозионно-активных газообразных продуктов при горении и тлении (исполнение "нг-FRHF"), предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ номинальной частотой 50 Гц.
Кабель стоек к воздействию минерального масла и бензина (испытан в течение 24 часов при температуре +50 °C).
Стоек к воздействию ультрафиолетового излучения и атмосферных осадков.
Класс пожарной опасности кабеля по ГОСТ 31565-2012: П1б.1.1.2.1.
Применение
- Питание оборудования систем безопасности (цепей пожарной сигнализации, питание насосов пожаротушения, оповещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов, систем контроля управления доступом, систем противопожарной защиты).
- Прокладка в многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей и т.п.
- Другие системы, которые должны сохранять работоспособность в течение 180 минут в условиях воздействия открытого пламени.

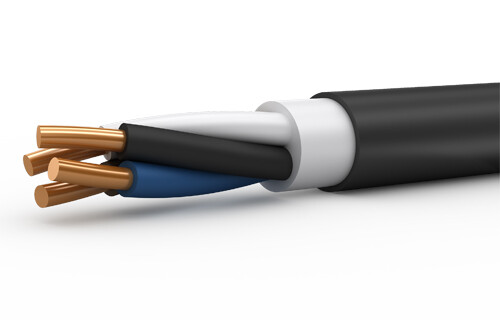

Конструкция и материалы
- Токопроводящие жилы медные класса гибкости 1 или 2 по ГОСТ 22483, однопроволочные круглые.
- Термический барьер - обмотка из двух слюдосодержащих лент с перекрытием.
Использование слюдосодержащих лент повышает сопротивляемость кабеля открытому огню.
- Изоляция жил из полимерной композиции, не содержащей галогенов, не выделяющей коррозионно-активных газообразных продуктов при горении и тлении.
Изоляция плотно прилегает к токопроводящей жиле и отделяется от нее без повреждения.
Изолированные жилы кабеля имеют отличительную расцветку.
Изоляция нулевой жилы (N) выполняется голубого цвета, изоляция жилы заземления (PE) выполняется двухцветной зелено-желтой расцветки.
Изолированные жилы 2-, 3-, 4-, 5-жильного кабеля скручены в сердечник правосторонней скруткой.
- Внутренняя оболочка из полимерной композиции, не содержащей галогенов, не выделяющей коррозионно-активных газообразных продуктов при горении и тлении.
Внутренняя оболочка выполнена с заполнением наружных промежутков между жилами.
- Наружная оболочка из полимерной композиции, не содержащей галогенов, не выделяющей коррозионно-активных газообразных продуктов при горении и тлении.
Цвет наружной оболочки черный для прокладки внутри и вне помещений (открытый воздух, защита от ультрафиолета).
Технические характеристики
| Число и сечение токопроводящих жил | 3 х 1,5 кв.мм |
| Номинальное переменное напряжение, В | 660 |
| Номинальная частота тока, Гц | 50 |
| Минимальный радиус изгиба, наружных диаметров кабеля | 10 |
| Температура монтажа (без предварительного подогрева), °C | -15... +60 |
| Температура окружающей среды при эксплуатации кабеля, °C | -60... +90 |
| Допустимая температура нагрева жил в режиме перегрузки, °C | +90 |
| Огнестойкость | FE180 |
| Испытание переменным напряжением (на пробой) частотой 50 Гц, кВ | 3,0 (ГОСТ 2990-78) |
| Срок службы, не менее, лет | 30 |
Расшифровка условных обозначений
ППГнг(A)-FRHF 3х1,5 ок(N,PE)-0,66:- П - материал изоляции жил - полимерная композиция, не содержащая галогенов.
- П - материал внутренней и внешней оболочки кабеля - полимерная композиция, не содержащая галогенов.
- Г - маркировка по герметизации - отсутствие защитного слоя (брони).
- нг - не распространяет горения при прокладке пучком.
- (А) - категория пожарной безопасности.
- FR - Fire Resistance - проводник огнестойкий из-за наличия термического барьера.
- HF - Halogen Free - в оболочке и изоляции галогены отсутствуют.
- 3 - число жил.
- 1,5 - сечение жилы, кв.мм.
- ок - жилы однопроволочные круглые.
- N - нулевой провод.
- PE - жила заземления.
- 0,66 - напряжение, кВ.
