Описание и характеристики

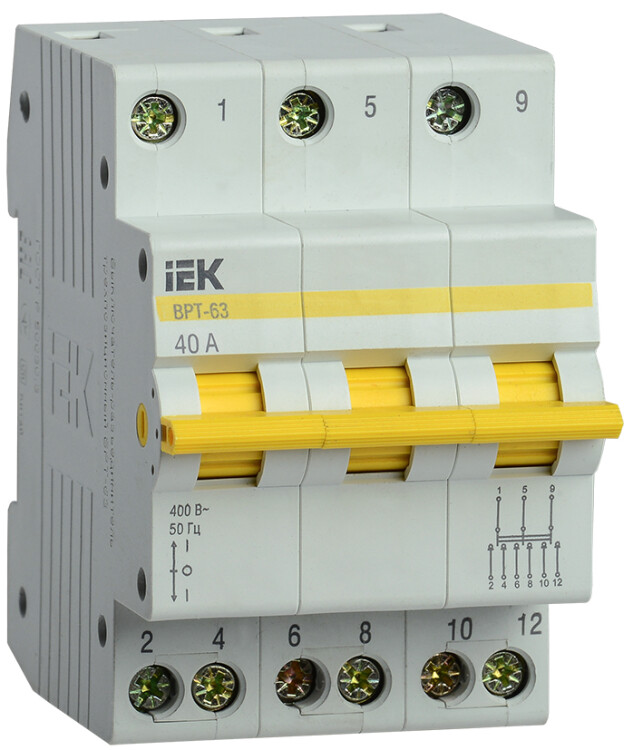

Выключатель нагрузки трехпозиционный ВРТ-63 3Р 40А IEK
Выключатели-разъединители трехпозиционные ВРТ-63 предназначены для коммутации смешанных активных и индуктивных нагрузок в цепях переменного тока напряжением до 400 В частотой 50 Гц.
Допускается использование в сетях постоянного тока напряжением не более 48 В.
Применяются в качестве учетно-распределительного оборудования жилых и общественных зданий и сооружений, где предусматривается необходимость в оперативном отключении от сети отдельных групп электропотребителей или участков электрокоммуникации, например, в этажных щитах вместо пакетных выключателей.
Могут применяться для оперативного переключения с оновной сети на бытовой электрогенератор в системах АВР и управления реверсированием маломощных электродвигателей.

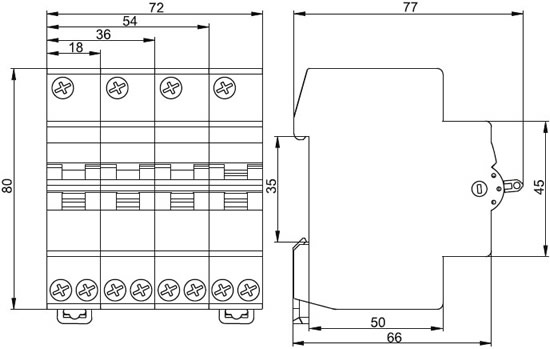

Размеры
Функциональные возможности
- Включает и отключает цепи с незначительным током или при незначительном изменении напряжения на зажимах каждого из полюсов выключателя.
- Проводит токи в нормальных условиях работы.
- В течение 1 сек. в аномальных условиях работы выдерживает токи короткого замыкания.
Особенности конструкции
- Увеличенная прочность в зоне присоединения проводников за счет дополнительных заклепок и монолитной лицевой панели, что минимизирует риски "расхождения" корпуса при затяжке винтов.
- Насечки на контактных зажимах снижают потери и увеличивают механическую устойчивость соединения.
- Три фиксированных положения рукоятки I - 0 - II. Среднее положение рукоятки фиксирует нулевое положение контактов.
- Эргономичный дизайн рукоятки включения / выключения облегчает процесс коммутации. Ребристая поверхность исключает соскальзывание пальцев.
Технические характеристики
| Артикул | MPR10-3-040 |
| Тип изделия | переключатель нагрузки на 2 направления |
| Количество переключающих контактов | 3 |
| Количество полюсов | 3 |
| Ширина по количеству модульных расстояний | 3 |
| Номинальное рабочее напряжение Ue, В | 400 |
| Тип напряжения | переменный (АС) |
| Частота сети, Гц | 50 |
| Номинальный рабочий ток Ie, А | 40 |
| Номинальное импульсное выдерживаемое напряжение Uimp, В | 4000 |
| Напряжение постоянного тока на один полюс, не более, В | 48 |
| Включающая и отключающая способность коммутационных элементов, I / Ie | 3 |
| Номинальный кратковременно выдерживаемый в течение 1 сек. ток Icw, А | 12 Ie |
| Номинальное напряжение изоляции Ui, В | 415 |
| Категория применения по ГОСТ IEC 60947-3 | АС-22В |
| Механическая износостойкость, циклов вкл./откл. | 30000 |
| Электрическая износостойкость, циклов вкл./откл. | 10000 |
| Диапазон рабочих температур, °C | -25... +40 |
| Относительная влажность воздуха при +40 °С, % | 50* |
| Степень защиты от пыли и влаги | IP20 |
| Способ крепления | на Т-образную направляющую типа ТН-35 |
| Максимальное поперечное сечение проводника, кв.мм | 10 |
| Момент затяжки винтов контактных зажимов при использовании отвертки, Н*м | 1,2 |
| Режим работы | продолжительный |
| Рабочее положение | вертикальное с возможным отклонением на 90° |
| Группа механического исполнения | М1 (ГОСТ 17516.1) |
| Цвет корпуса | Серый |
| Соответствие стандартам | ГОСТ Р 50342-99, ТУ 2000 АГИЕ.641.235.003 |
| Вес одного полюса, кг | 0,07 |
| Срок службы, лет | 15 |
* Допускается эксплуатация выключателя при относительной влажности воздуха 90 % и температуре +20 °С.
Схема электрическая
