Описание и характеристики

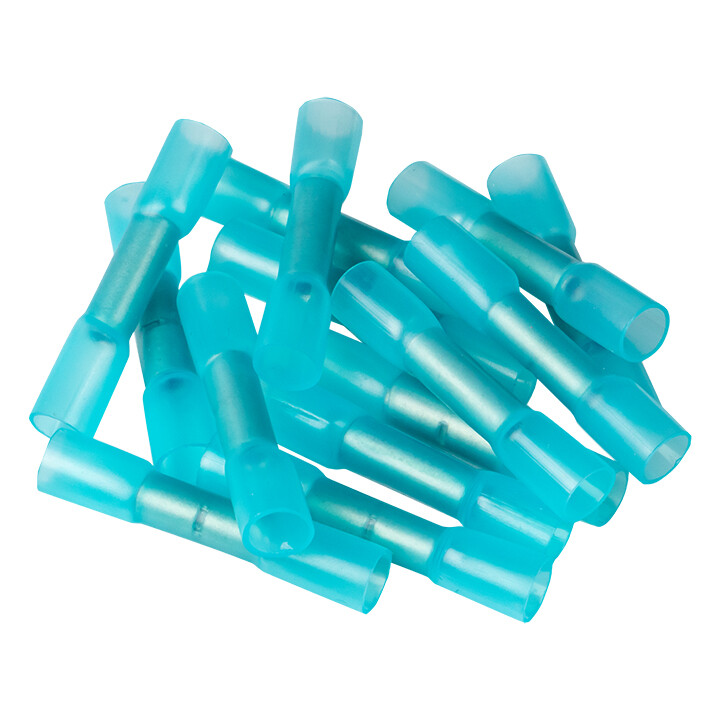

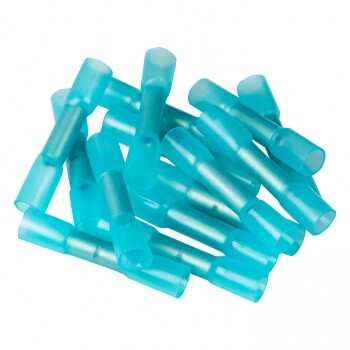

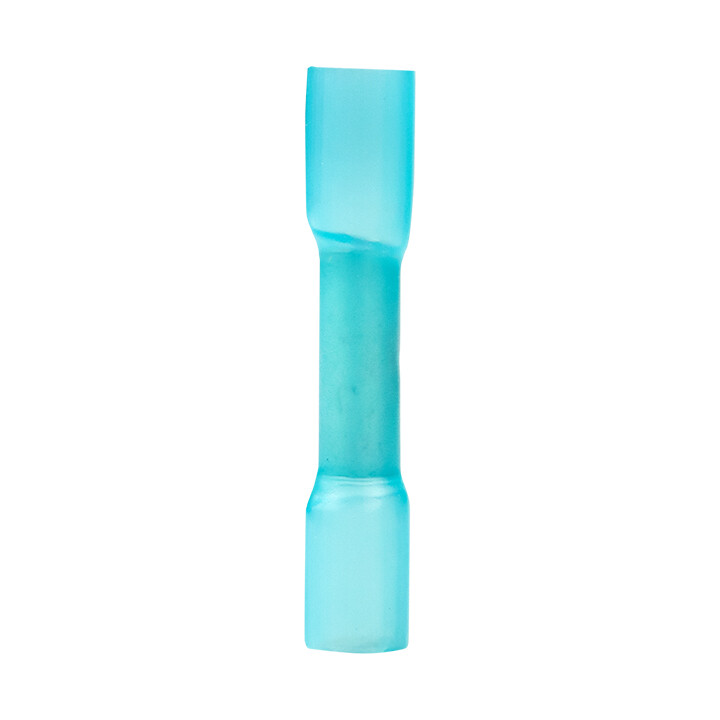

Гильза соединительная изолированная термоусаживаемая ГСИ-Т 2,5 EKF PROxima, синий
Гильзы соединительные изолированные термоусаживаемые ГСИ-Т EKF PROxima предназначены для соединения встык медных проводов методом опрессовки.
Опрессовка осуществляется поверх изолирующего корпуса, при этом электрическому контакту обеспечена герметичность.

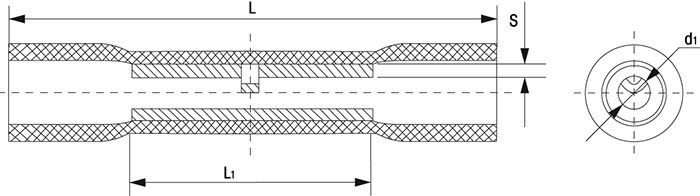

Размеры
| Размеры, мм | |||
|---|---|---|---|
| L | L1 | d1 | S |
| 36 | 15 | 2,3 | 0,8 |
Материалы и цвета
| Цвет изоляции | Синий |
| Материал изоляции | поливинилхлорид |
| Материал контактной части | медь марки М1 |
| Покрытие контактной части | электролитическое лужение |

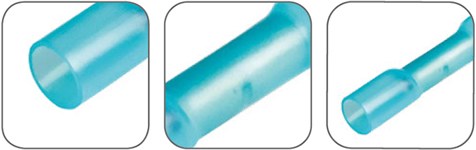

Особенности конструкции
- Гильза ГСИ-Т состоит из бесшовной цельнотянутой медной трубки.
- Сверху имеется изолирующая оболочка из ПВХ с клеевым слоем, которая служит надежной защитой гильзы от воздействия внешней среды и механических повреждений.
- Стопорная высечка, расположенная по центру гильзы, определяет глубину захода провода в соединитель.
- Снятая фаска по краям гильзы облагчает заведение проводников.
- Полупрозрачный корпус обеспечивает визуальный контроль монтажа.
Технические характеристики
| Артикул | gsi-t-2.5 |
| Тип изделия | гильза соединительная изолированная термоусаживаемая |
| Изоляция | полная |
| Номинальное напряжение, В | AC/DC 660 |
| Сечение проводника, кв.мм | 1,5 - 2,5 |
| Ток, А | 27 |
| Температура эксплуатации, °C | -40... +105 |
| Класс изоляции по стандарту UL94 | V-0 |
| Способ монтажа | опрессовка поверх изолирующего корпуса |
