Описание и характеристики

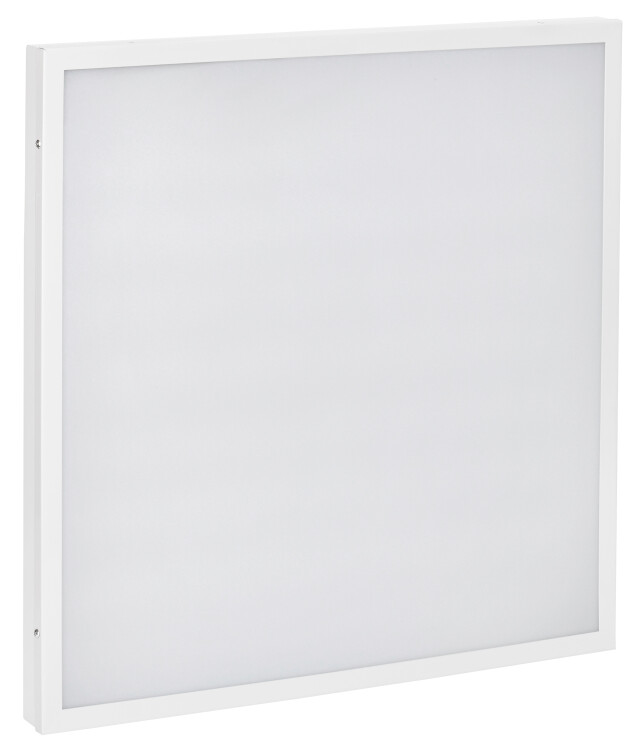

Светильник светодиодный универсальный ДВО (40 Вт, 3000 лм, 6500 К, опал, IP20), белый, 595 х 595 х 25 мм

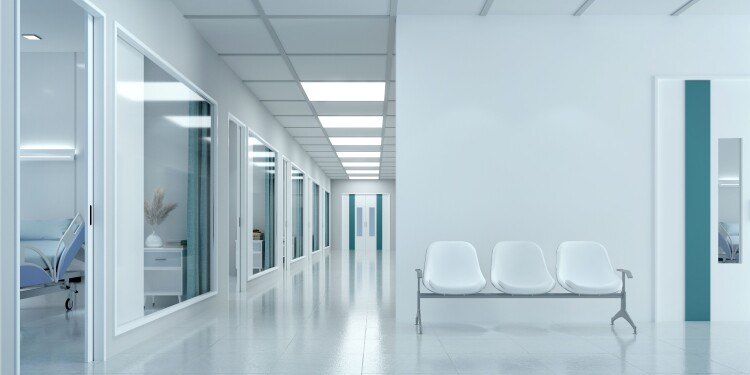

Светодиодные панели ДВО предназначены для внутреннего освещения общественных помещений, магазинов, офисов, административных зданий и т.д.
Применяются для замены светильников ЛПО / ЛВО.
Преимущества
- Равномерная засветка без слепящего эффекта.
- Драйвер встроен в корпус.
- Широкий диапазон рабочего напряжения.
- Длительный срок службы.
Размеры и вес
| Длина, мм | 595 |
| Ширина, мм | 595 |
| Высота, мм | 25 |
| Вес изделия, кг | 2 |
Материалы и цвета
| Тип рассеивателя | опал |
| Материал рассеивателя | полистирол |
| Цвет корпуса | Белый |
| Материал корпуса | сталь |
Технические характеристики
| Тип светильника | ДВО |
| Диапазон рабочих напряжений, В | АС 180 - 240* |
| Номинальное напряжение, В | АС 230 |
| Частота тока, Гц | 50 |
| Источник света | светодиоды SMD2835 |
| Тип пускорегулирующего аппарата | светодиодный драйвер |
| Номинальная мощность, Вт | 40 |
| Световой поток, лм | 3000 |
| Цветовая температура, К | 6500 |
| Цвет свечения | Холодный белый |
| Индекс цветопередачи Ra, не менее | 80 |
| Коэффициент пульсации светового потока, не более, % | 5 |
| Коэффициент мощности, cos ? | 0,9 |
| Выход светового потока | прямой |
| Кривая силы света | Д (ГОСТ Р 54350) |
| Диапазон рабочих температур, °C | 0... +35 |
| Относительная влажность воздуха, % | 80 при +25 °C |
| Степень защиты от пыли и влаги | IP20 |
| Класс защиты от поражения электрическим током | I |
| Класс энергоэффективности | А |
| Тип монтажа | встраиваемый / накладной |
| Сечение подключаемых проводников, кв.мм | 0,75 - 1,5 |
| Срок службы, часов | 30000 |
* Светодиодные панели сохраняют работоспособность при напряжении 265 В со снижением срока службы.
Подключение
Панель предназначена для подключения к электрической цепи с выключателем.
- На торце панели отвернуть винты крепления передней рамки.
- Снять с панели переднюю рамку и рассеиватель.
- Пропустить сетевой кабель через вводное отверстие внутрь панели.
- Присоединить подготовленные концы сетевого кабеля к винтовым зажимам клеммной колодки, расположенной на корпусе панели, согласно маркировке:
зажим L - подключение фазы (коричневый провод);
зажим N - подключение нейтрали (синий провод);
зажим заземления
- подключение заземляющего проводника РЕ (желто-зеленый провод).
- В обратном порядке установить на панель рассеиватель и переднюю рамку.
- Закрепить переднюю рамку винтами.
Монтаж
Светодиодные панели могут быть встроены в подвесную потолочную систему либо закреплены на монтажной поверхности накладным способом.
- Накладной монтаж производится непосредственно на поверхность потолка с креплением светодиодной панели через отверстия в корпусе (см. рисунок выше).
Крепеж для накладного монтажа приобретается отдельно.
- Встраиваемый монтаж производится в подвесные потолки типа Armstrong.
Светодиодную панель устанавливают на место потолочной плиты 600 x 600 мм в межпотолочное пространство.
