Описание и характеристики

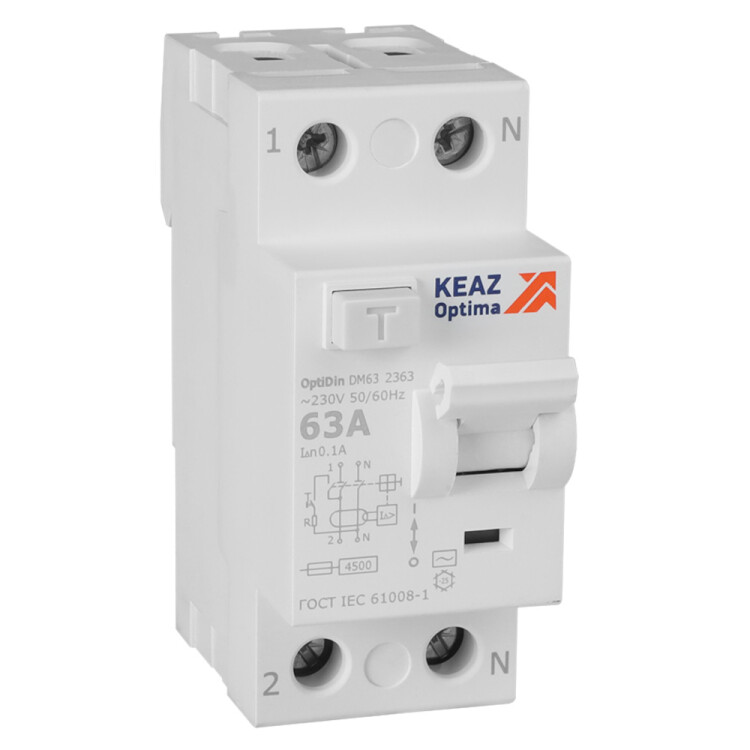

Выключатель дифференциального тока (УЗО) DM63-2363-AС-4,5-УХЛ4 OptiDin КЭАЗ (2Р, 63 А, 100 мА, тип AС, 4,5 кА)
Выключатели дифференциального тока (устройства защитного отключения) КЭАЗ серии DM63 OptiDin предназначены для применения в однофазных и трехфазных электрических цепях переменного тока частоты 50 / 60 Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А.
Используются для защиты людей от поражения электрическим током гри неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю и оперативных включений и отключений указанных цепей.
OptDin DM63 - электромеханическое устройство, не имеющее собственного потребления электроэнергии.
Сохраняет работоспособность при любых колебаниях и даже при критически низком напряжении.
Соответствует требованиям ГОСТ IEC 61008-1, ТР ТС 004/2011, ТР ЕАЭС 037/2016.
Преимущества
- Функционально не зависящий от напряжения питающей сети ВДТ отличается высоким уровнем надежности в экстренных ситуациях, включая обрыв нулевого проводника.
- Независимый от рукоятки индикатор состояния позволяет идентифицировать состояние цепи и ускоряет безопасное обслуживание щита.
- Повышенная помехозащищенность гарантирует отсутствие ложных срабатываний, что позволяет размещать в одном квартирном щите ВДТ, систему "Умный дом" и/или Wi-Fi роутер.
- Возможность подключения проводников различного сечения от 1 до 35 кв.мм обеспечивает удобный монтаж.
- ВДТ работает во всех системах с глухозаземленной нейтралью в широких температурных границах от -25 до +60 °C.
- Отечественное производство позволяет использовать ВДТ OptiDin DM63 в проектах с требованиями к импортозамещению.

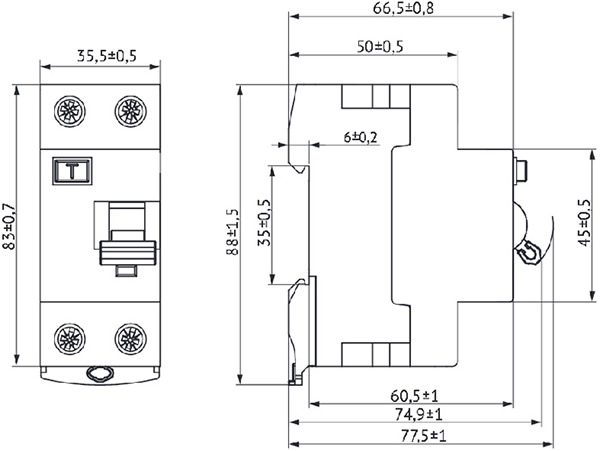

Размеры
Технические характеристики
| Артикул | 343896 |
| Тип изделия | выключатель дифференциального тока / устройство защитного отключения |
| Тип УЗО | электромеханический |
| Число полюсов | 2P |
| Модульная ширина (шаг 18 мм) | 2 |
| Номинальный ток In, А | 63 |
| Род тока | переменный (АС) |
| Номинальное рабочее напряжение переменного тока Ue, В | 230 |
| Частота тока, Гц | 50 / 60 |
| Номинальный условный ток короткого замыкания Inc, А | 4500 |
| Номинальный отключающий дифференциальный ток, мА | 100 |
| Тип тока утечки | АС |
| Селективная защита | нет |
| Наличие защиты от сверхтоков | нет |
| Отключение нейтрали (N) | да |
| Номинальное импульсное напряжение Uimp, кВ | 4 |
| Возможность самостоятельного подключения дополнительных устройств | нет |
| Механическая износостойкость, не менее, циклов | 10000 |
| Коммутационная износостойкость, не менее, циклов | 5000 |
| Способ крепления | DIN-рейка |
| Присоединение внешних проводников | переднее |
| Сечение провода, присоединяемого к выводным зажимам, кв.мм | 1,0 - 35 |
| Крутящий момент затяжки винтов, Н*м | 3,5 ±0,4 |
| Диапазон рабочих температур, °C | -25... +60 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Степень загрязнения | 3 |
| Рабочий режим | продолжительный |
| Вес изделия, г | 210 |
| Срок службы, лет | 15 |
Схема электрическая принципиальная
