Описание и характеристики

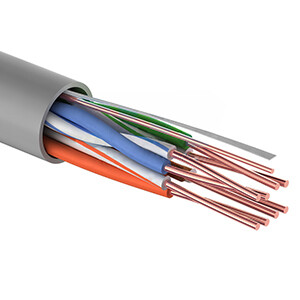

Кабель UTP 4 х 2 х 24AWG 4CAT5e (ПВХ)
Симметричный кабель для структурированных кабельных систем связи марки UTP предназначен для стационарной прокладки внутри зданий и сооружений и работы в диапазоне частот использования до 100 МГц (категорий 3, 5 и 5е) при напряжении до 145 В переменного тока частотой 50 Гц или 200 В постоянного тока.
Не распространяет горение при одиночной прокладке.
Используется в горизонтальной подсистеме структурированных систем на участке от коммуникационного оборудования в кросcовом помещении этажа до информационных розеток рабочих мест, а также в системе абонентского доступа.
Кабель с алюминиевой медненой жилой имеет ограничение по длине прокладываемых линий (не более 100 м).
Не предназначен для реализации проектов PoE - технологии для передачи питания.
Конструкция служит для существенного удешевления стоимости кабеля.
Использование кабеля регламентируют сертификат соответствия Таможенного Союза (EAC) и сертификат соответствия, отвечающий требованиям нормативных документов ГОСТ 12.2.007.0-75, ГОСТ26415-85.
Кабель полностью соответствует требованиям стандарта ANSI/TIA/EIA-568-B.2 и международному стандарту ISO/IEC 11801 в редакции 2002 года (издание 2).
Применение
- Локальные сети общего назначения.
- Домашние сети.
- Сети малого бизнеса.
- Компьютерные сети.
- Сети передачи данных.
- Телефония.
- Цифровое телевидение.
- Системы видеонаблюдения (IP-камеры).
- Системы охраны и контроля доступа.
- Узкоспециализированные сети (торговое оборудование, складские сети, производственные сети с использованием нестандартного периферийного оборудования, такого, как станки, вариаторы, типографские машины).
Конструкция и материалы
- Витая пара состоит из двух изолированных жил, отличающихся по цвету, скрученных в пару с согласованными шагами.
- Витые пары скручиваются в сердечник. Число пар в кабеле - 4.
- Токопроводящие жилы однопроволочные, из алюминиевой, покрытой медью круглой проволоки номинальным диаметром 0,48 мм.
- Изоляция проводника из полиэтилена повышенной плотности (HDPE), диаметр 0,9 мм, наложена в виде сплошного слоя.
- Без экрана.
- Внешняя оболочка из поливинилхлорида (PVC), толщина 0,5 мм.
- Общий диаметр кабеля - 5,1 мм.
- Радиус изгиба кабеля минимально выдерживает восемь внешних диаметров.
Технические характеристики
| Частотный диапазон, МГц | 1 - 100 |
| Рабочая температура, °C | -20... +60 |
| Температура при прокладке и монтаже без предварительного подогрева, °С | от -20 |
| Срок службы, лет | 15 |
