Описание и характеристики

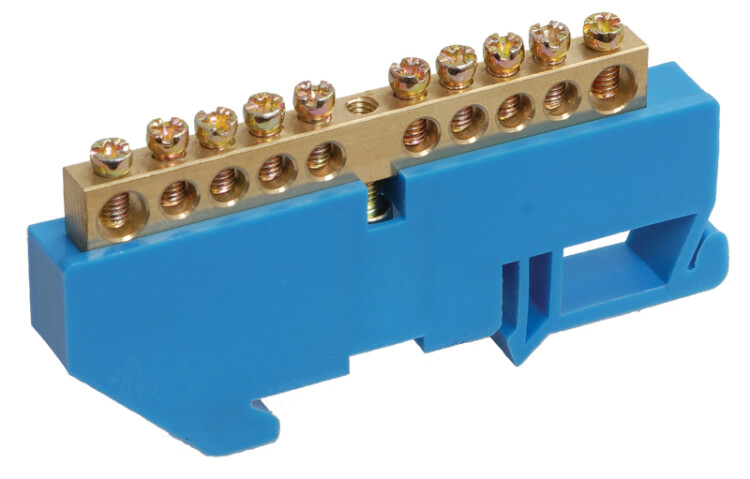

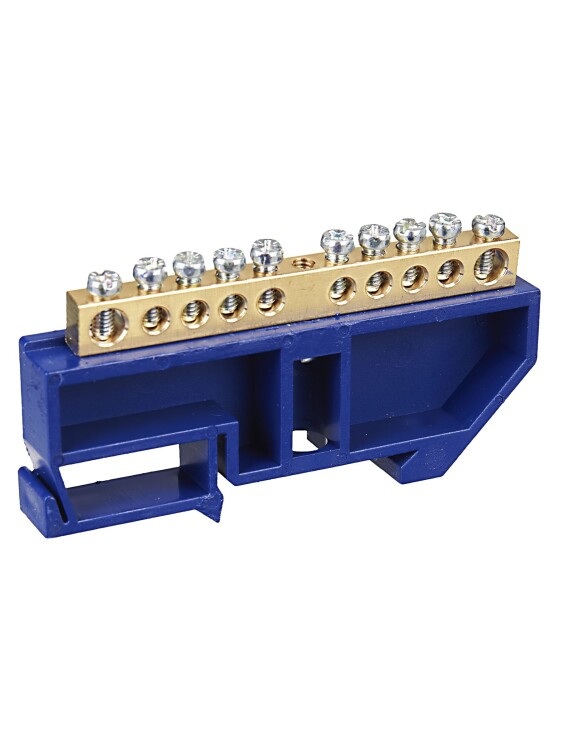

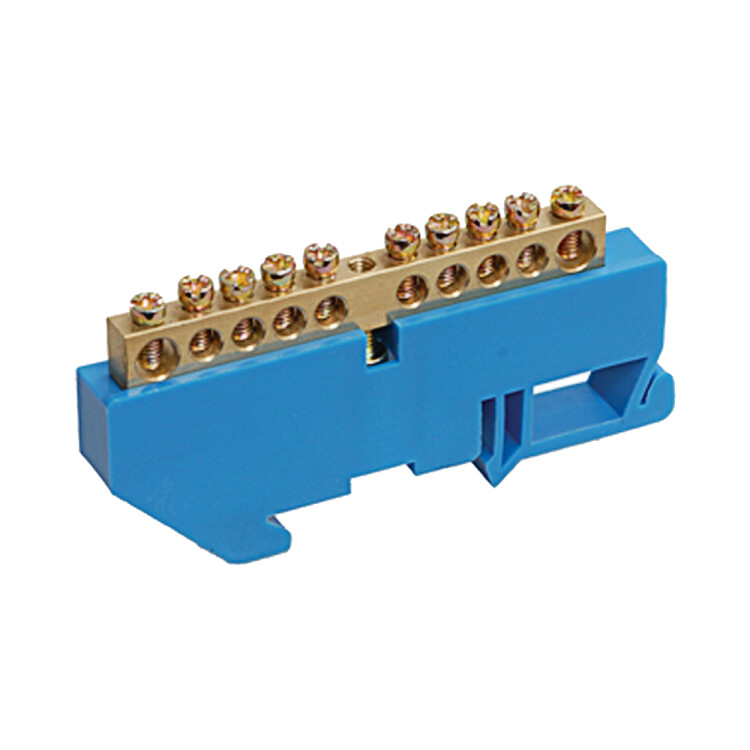

Шина N "0" ШНИ-6х9-10-Д-С IEK (10 групп) на DIN-изоляторе, синий
Шины изолированные типа ШНИ IEK предназначены для электрического и механического соединения фазных, нулевых рабочих и нулевых защитных проводников в электрощитовом оборудовании и электроустановках с напряжением до 400 В.
Шины применяются для соединения медных проводников с классом жилы 1.
В случае применения проводников с классом жилы больше 1 (многопроволочные) на конец жилы необходимо установить и закрепить наконечник-гильзу.

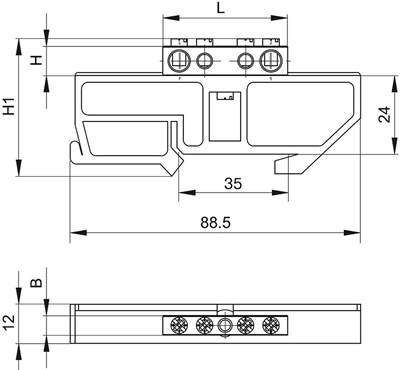

Размеры
| Размеры, мм | Вес изделия, г | |||
|---|---|---|---|---|
| H | H1 | B | L | |
| 9 | 42 | 6 | 77 | 46 |
Материалы и цвета
| Материал шины | латунь |
| Цвет изолятора | Синий |
| Материал изолятора | полиамид с добавлением антипиренов |
Технические характеристики
| Артикул | YNN10-69-10D-K07 |
| Тип изделия | шина N "ноль" |
| Исполнение | на DIN-изоляторе |
| Количество присоединительных отверстий | 10 |
| Диаметр отверстий, мм | 4 |
| Номинальное напряжение, В | 400 |
| Номинальный ток, А | 100 |
| Температура окружающей среды, °C | -40... +50 |
| Относительная влажность воздуха, не более, % | 90 при +25 °C |

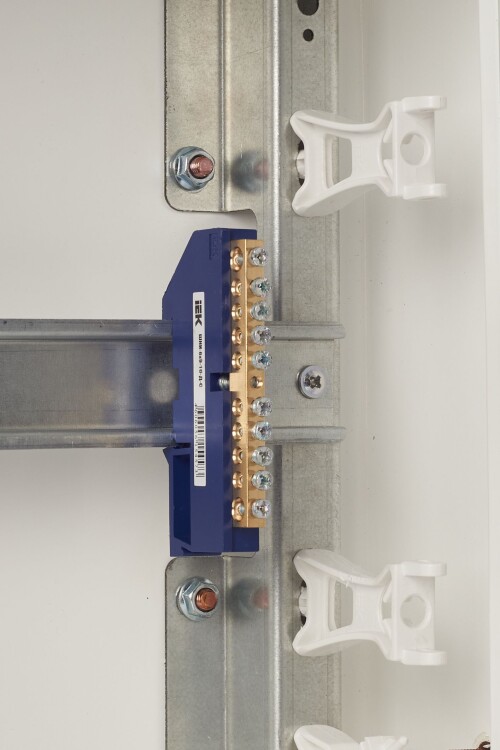

| Способ крепления | на DIN-рейку |
| Группа механического исполнения | М4 (ГОСТ 17516.1) |
| Сечение присоединяемых проводников, кв.мм | 6 |
| Срок службы, лет | 15 |
