Описание и характеристики
NYM-J, NYM-O 300/500 В (DIN VDE 0250-204:2000-12), NYM-J, NYM-O 0,66 кВ (ТУ 16.К01-28-2001)
Силовые кабели с медными жилами с ПВХ изоляцией в ПВХ оболочке с заполнением из невулканизированной резины.

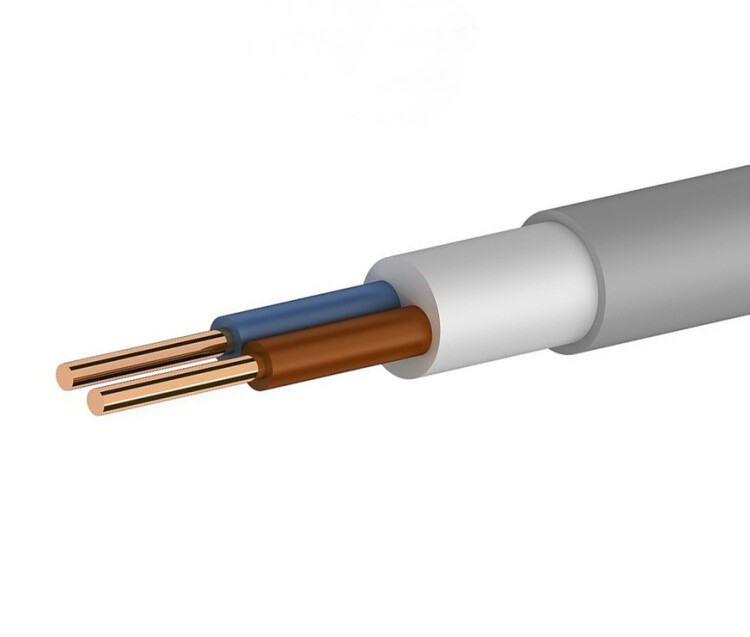

Конструкция:
- Токопроводящая жила - медная, круглой формы, 1 и 2 класса по ГОСТ 22483.
- Изоляция - из поливинилхлоридного пластиката (ПВХ).
Отличительная расцветка изолированных жил для кабелей NYM-O, NYM-J по DIN VDE 0250-204:2000-12:
| Число жил | Кабели с зелено-желтым обозначением жил (с жилой заземления) NYM-J | Кабели без зелено-желтого обозначения (без жилы заземления) марки NYM-O |
|---|---|---|
2 |
- | Синий, коричневый |
3 |
Зелено-желтый, синий, коричневый | Коричневый, черный, серый |
4 |
Зелено-желтый, коричневый, черный, серый | Синий, коричневый, черный, серый |
5 |
Зелено-желтый, синий, коричневый, серый | Синий, коричневый, черный, серый, черный |
Расцветка изолированных жил для кабелей NYM-O, NYM-J по ТУ 16.К01-28-2001:
| Число жил | Кабели с зелено-желтым обозначением жил (с жилой заземления) NYM-J | Кабели без зелено-желтого обозначения (без жилы заземления) марки NYM-O |
|---|---|---|
2 |
- | Голубой, коричневый |
3 |
Зелено-желтый, голубой, коричневый | Голубой, черный, коричневый |
4 |
Зелено-желтый, голубой, черный, коричневый, | Голубой, черный, коричневый, черный или коричневый |
5 |
Зелено-желтый, голубой, черный, коричневый, черный или коричневый | Голубой, черный, коричневый, черный или коричневый, черный или коричневый |
- Скрутка - изолированные жилы многожильных кабелей скручены.
- Поясная изоляция - из невулканизированной резиновой смеси, одножильные кабели марки NYM исполняются без поясной изоляции.
- Оболочка - из ПВХ пластиката, серого цвета.
Применение:
Для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, в производственных и жилых зданиях и сооружениях.
Для электроснабжения электроустановок, требующих уплотнения кабелей при вводе.
Кабели не рекомендуются для прокладки в земле (траншеях).
Технические характеристики:
- Диапазон температур эксплуатации: от +40°С до -30°С
- Относительная влажность воздуха до 98% при температуре до +35°С
- Радиус изгиба при прокладке: не менее 7.5 наружных диаметров.
- Испытательное переменное напряжение частотой 50 Гц: 2.5 кВ
- Длительно допустимая температура нагрева жил кабелей при эксплуатации: не
более +70°С
- Максимально допустимая температура при коротком замыкании, не более 160°С
- Продолжительность короткого замыкания не более 4 с.
- Строительная длина кабелей, не менее: 50 м
- Срок службы, не менее 30 лет
- Гарантийный срок эксплуатации - 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления).
