Описание и характеристики

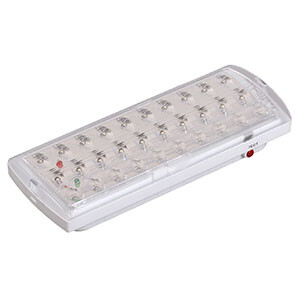

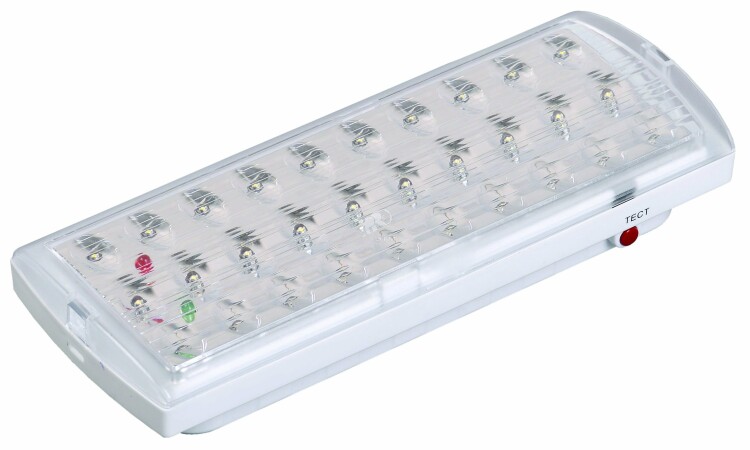

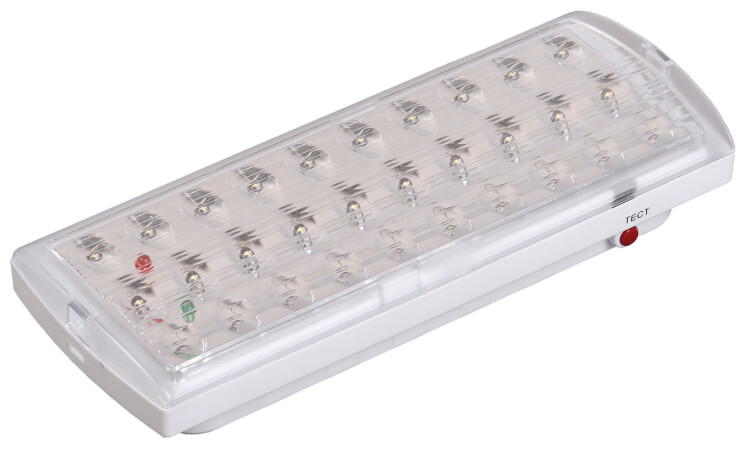

Светильник аварийного освещения ДПА 2101 IEK LDPA0-2101-30-K01 (30 led, 4 часа, аккумулятор Ni-Cd, IP20) непостоянного действия
Аварийно-эвакуационные светильники серии ДПА непостоянного действия предназначены для использования в помещениях с низким уровнем содержания пыли и влаги.
Применяются для освещения путей эвакуации, коридоров, проходов, запасных дверей, а также как эвакуационные или указательные светильники при наличии пиктограмм (не входят в комплект).
Соответствуют требованиям технических регламентов Таможенного союза ТР ТС 004/2011, ТР ТС 020/2011, ГОСТ Р МЭК 60598-1, ГОСТ Р МЭК 60598-2-22 (для аварийного освещения).
Размеры
Материалы и цвета
| Цвет рассеивателя | Прозрачный |
| Материал рассеивателя | поликарбонат |
| Цвет корпуса | Белый |
| Материал корпуса | ABS пластик |
Функциональные возможности
- Встроенный никель-кадмиевый аккумулятор.
- Встроенная защита от глубокого разряда и перезаряда аккумулятора.
- Встроенная кнопка "Тест" (предназначена для проверки работоспособности светильника, имитирует падение напряжения сети рабочего освещения).
- Визуальный контроль состояния светильника и батареи - 2 светодиода (индикатора) на передней панели корпуса:
зеленый - процесс зарядки аккумулятора; красный - светильник подключен к сети, аккумулятор заряжен полностью.
- Работа от аккумулятора - 4 часа.
- Светильник загорается в течение 5 секунд после падения напряжения рабочего питания.
Технические характеристики
| Параметры светильника | |
|---|---|
| Источник света | 30 светодиодов |
| Режим работы | аварийный от встроенного аккумулятора |
| Зарядка аккумулятора, В | 220 |
| Номинальная мощность, Вт | 1,5 |
| Световой поток, лм | 180 |
| Цветовая температура, К | 4000 |
| Цвет свечения | Нейтральный белый |
| Индекс цветопередачи Ra | ?75 |
| Коэффициент пульсации, % | ?5 |
| Продолжительность работы от аккумулятора, часов | 4 |
| Защита от тока короткого замыкания | плавкая вставка (2 А) |
| Диапазон рабочих температур, °С | -10... +40 |
| Степень защиты от пыли и влаги (ГОСТ 14254) | IP20 |
| Климатическое исполнение и категория размещения | УХЛ3.1 (ГОСТ 15150) |
| Класс защиты от поражения электрическим током | II (ГОСТ IEC 61140) |
| Тип монтажа | накладной |
| Вес изделия, кг | 0,5 |
| Срок службы, не менее, часов | 30000 |
| Параметры встроенного аккумулятора | |
| Тип аккумулятора | никель-кадмиевый (NiCd) |
| Номинальное напряжение, В | 3,6 |
| Емкость, А*ч. | 1,2 |
| Время полной зарядки аккумулятора*, не менее, часов | 20 |
| Срок службы аккумулятора, не менее, лет | 4 |
* Зарядка светильника при низкой температуре требует большего времени на зарядку аккумулятора.
Правила эксплуатации
Светильник серии ДПА является накладным и пригоден для установки на поверхности из нормально воспламеняемых материалов (стены, потолок) на высоте не более 2,5 метров при помощи крепежа, входящего в комплект.
Установочные отверстия расположены на тыльной стороне корпуса.
 |
1 - световой индикатор режима зарядки аккумулятора (красный). 2 - световой индикатор работы светильника от аккумулятора (зеленый). 3 - кнопка "Тест" для тестирования работоспособности светильника от аккумулятора. 4 - шнур для подключения к сети 220 В. |
Перед подключением светильника необходимо подключить аккумулятор, так как при поставке светильника аккумулятор отключен.
- С помощью отвертки на торцах светильника отжать две защелки крепления рассеивателя.
- Снять рассеиватель со светильника.
- Отжать две защелки и снять со светильника отражатель со светодиодами.
- Подключить провод со штекером, идущим от аккумуляторной батареи, к соответствующей клемме на плате управления.
При этом светильник включится, что будет свидетельствовать о работе светильника от аккумулятора.
В процессе эксплуатации рекомендуется не реже одного раза в месяц проверять работоспособность светильника в аварийном режиме нажатием кнопки "Тест".
При нажатии на кнопку "Тест" произойдёт включение светильника от аккумулятора, индикатор красного цвета погаснет.
Светильник включается автоматически в течение 5 секунд только после отключения сетевого напряжения 220 В и не может использоваться в качестве обычного светильника.
При работе светильника от аккумулятора в течение 4 часов аккумулятору необходима подзарядка в течение не менее 20 часов.
В светильниках реализована защита от перезаряда и сверхразряда аккумулятора элементами электрической схемы.
Процесс заряда аккумуляторной батареи происходит автоматически при первом подключении светильника к сети 220 В или после длительной работы светильника в аварийном режиме.
В процессе зарядки аккумуляторной батареи на корпусе светильника горит красный индикатор.
Как только аккумулятор будет заряжен полностью, красный индикатор погаснет и автоматически загорится зелёный индикатор.
Для увеличения срока службы аккумуляторной батареи рекомендуется не менее двух раз в год переводить светильник в аварийный режим.
Внимание!
При использовании светильников для указания направления эвакуации пиктограммы не должны перекрывать индикаторы режима работы светильника.
Подключение
Светильник подключается к некоммутируемой сети аварийного освещения, то есть между источником переменного напряжения 220 В и светильником не должно быть никаких выключателей, кроме устройств защитного отключения.
- Смонтировать светильник в рабочее положение. Убедиться в отсутствии напряжения в цепи питания 220 В.
- Подключить сетевой кабель светильника к питающей сети: коричневый проводник (L) - к фазному проводнику сети, синий проводник (N) - к нейтральному проводнику сети.
- Подать напряжение питания на светильник, проконтролировать свечение индикатора красного цвета, сигнализирующего о заряде батареи.
- Проверить работоспособность светильника в аварийном режиме кнопкой "Тест".
- Внутренняя электрическая схема светильников серии ДПА защищена от токов короткого замыкания незаменяемой плавкой вставкой с номинальным током 2 А.
