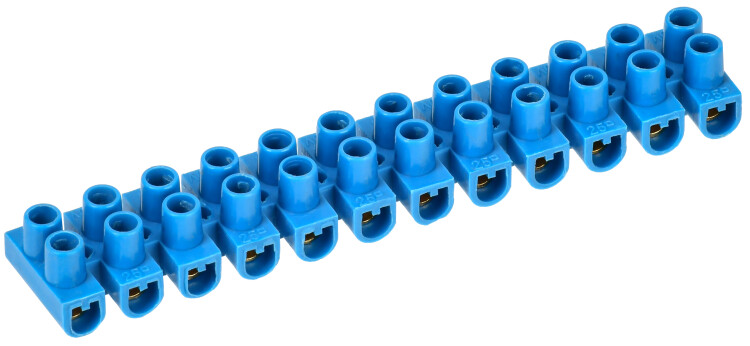

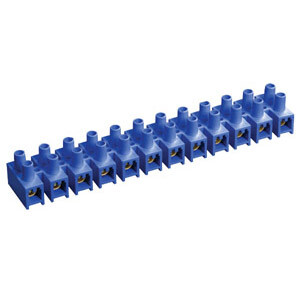

Зажим контактный винтовой ЗВИ-3 н/г IEK (3 А, 12 пар, 1,0 - 2,5 кв.мм)
Зажимы контактные винтовые ЗВИ предназначены для винтового соединения проводников.
Защищают провод от повреждения, исключают возможность замыкания на корпус электроустановки.

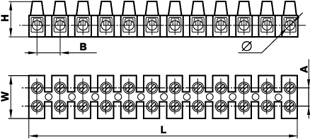

Размеры
| Размеры, мм |
| O |
L |
W |
H |
A |
B |
| 3,0 |
92 |
16 |
11 |
6 |
8 |
Материалы
| Материал изоляционного каркаса |
негорючий полистирол |
| Материал клеммы и винтов |
латунь |
Технические характеристики
| Тип изделия |
зажим контактный винтовой |
| Наименование |
ЗВИ-3 н/г |
| Тип электрического соединения |
винтовой |
| Место соединения |
сбоку (поперечное) |
| Сечение подключаемых проводников, кв.мм |
1,0 - 2,5 |
| Допустимый длительный ток, А |
3 |
| Максимальный крутящий момент на винтовых зажимах, Н*м |
0,8 |
| Максимальное рабочее напряжение, Ue, В |
400 |
| Напряжение по изоляции, Up, В |
450 |
| Рабочая температура, °С |
-25... +110 |
| Климатическое исполнение и категория размещения |
УХЛ3.1 |
| Степень защиты от пыли и влаги |
IP00 |
