Описание и характеристики

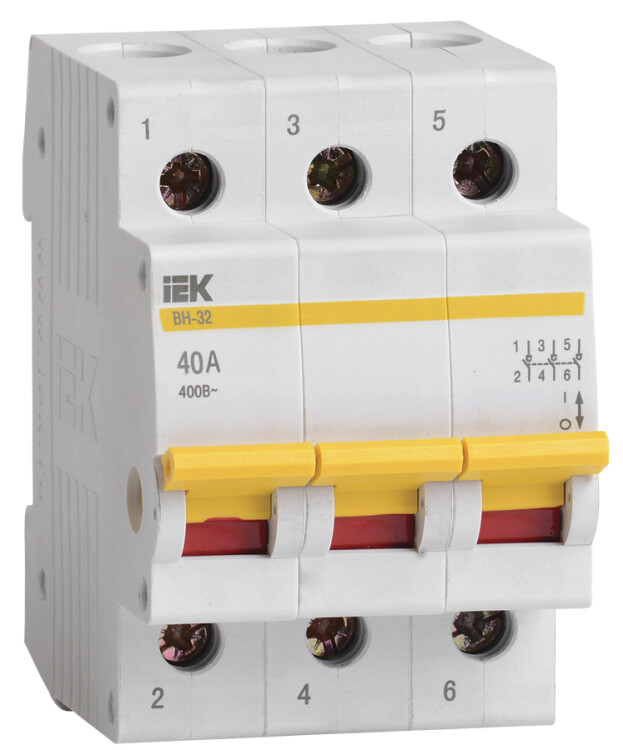

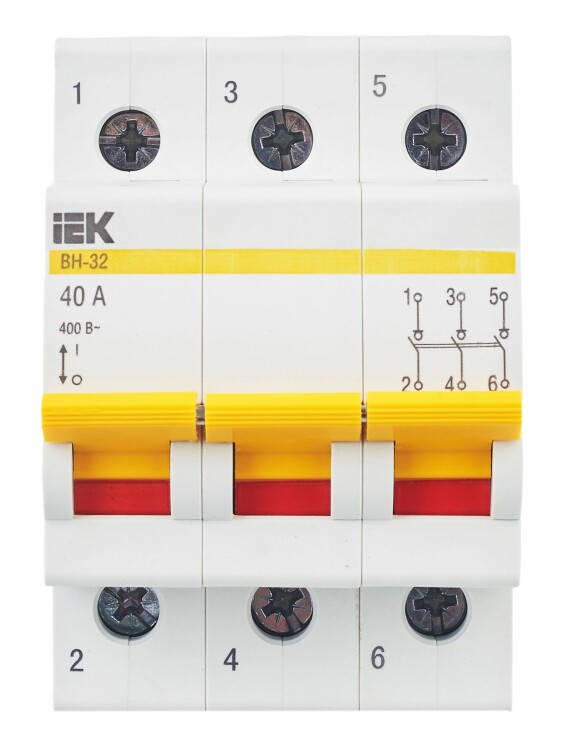

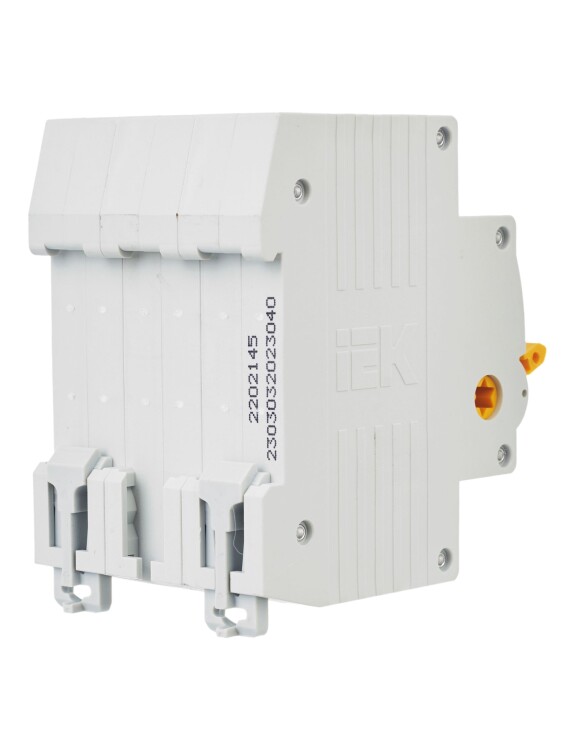

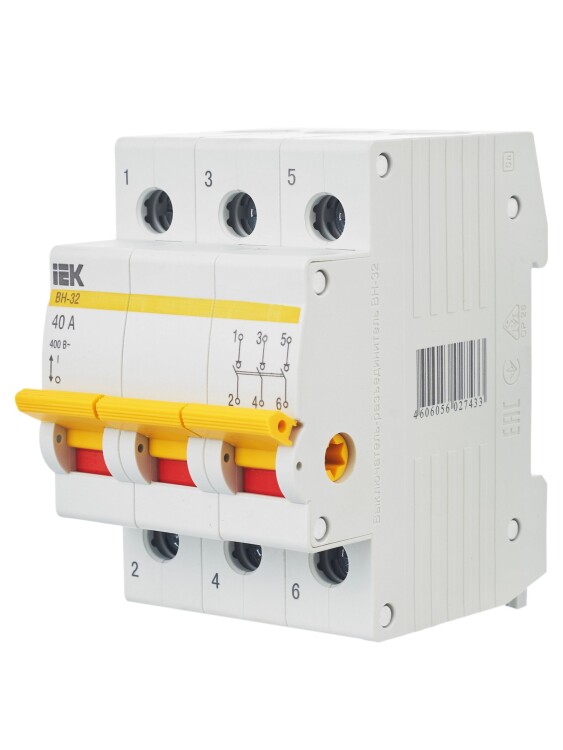

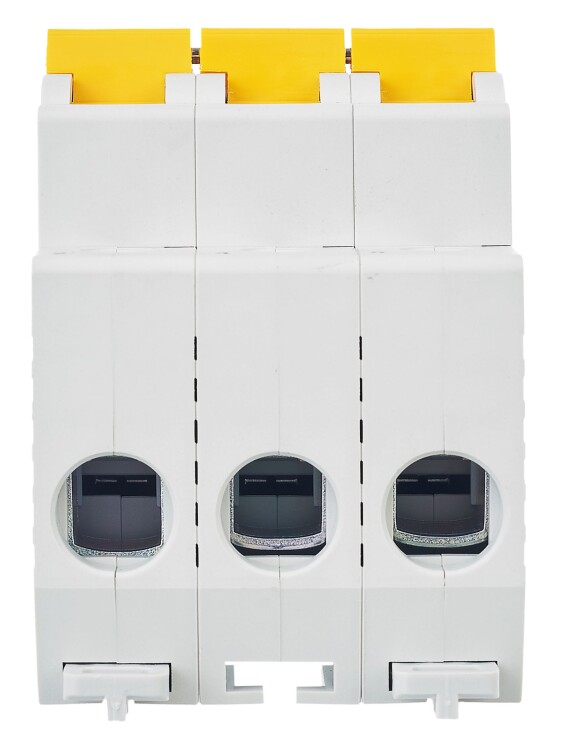

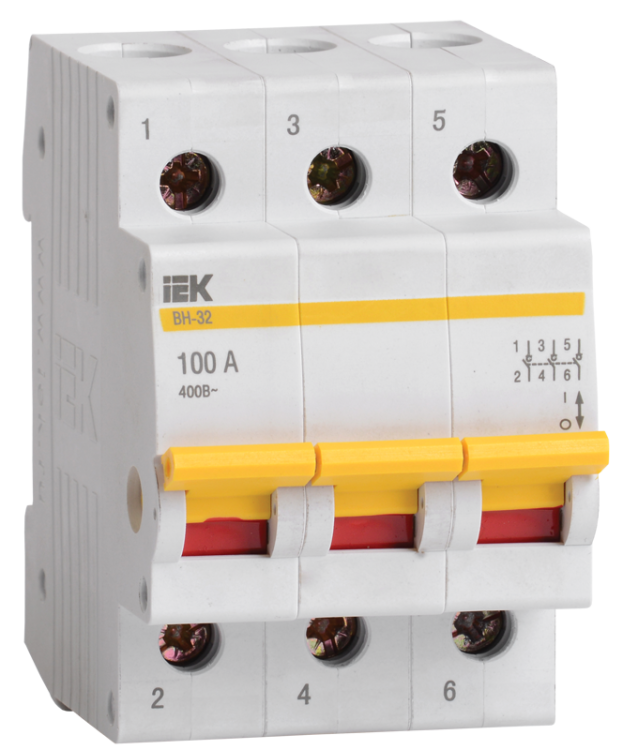

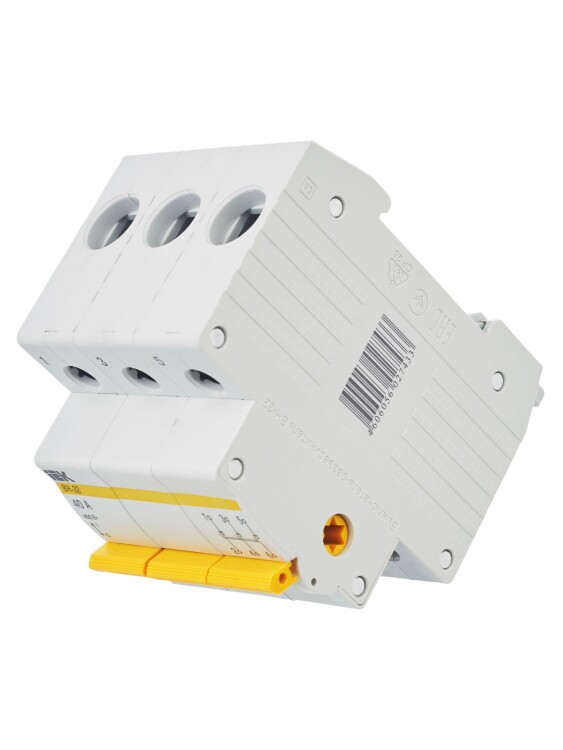

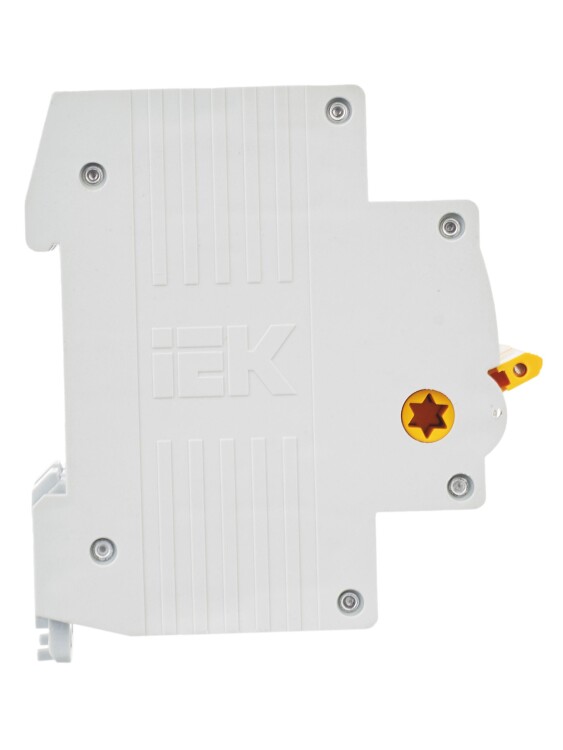

Выключатель нагрузки ВН-32 IEK MNV10-3-040 (3Р, 40 А)
Выключатель-разъединитель ВН-32 IEK предназначен для коммутации смешанных активных и индуктивных нагрузок в цепях переменного тока напряжением до 400 В частотой 50 Гц.
ВН-32 не имеет собственного потребления электроэнергии, является устройством ручного управления.
По характеристикам соответствует требованиям ГОСТ IEC 60947-3.
Применяется в учетно-распределительном оборудовании жилых и общественных зданий и сооружений, где предусматривается необходимость в оперативном отключении от сети отдельных групп электропотребителей или участков электрокоммуникации, например, в этажных щитах вместо пакетных выключателей.
Выключатель-разъединитель способен включать и отключать цепь с незначительным током или при незначительном изменении напряжения на зажимах каждого из полюсов разъединителя, и проводить токи в нормальных условиях работы, а также в течение определенного времени в аномальных условиях работы выдерживать токи короткого замыкания.

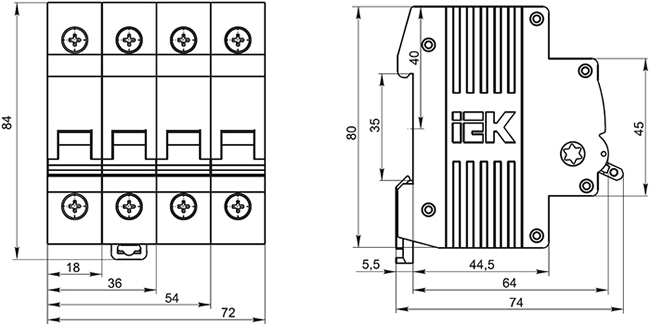

Размеры
Особенности конструкции
 |
Усовершенствованная более широкая рукоятка включения выключателя с увеличенной площадью контакта. Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление. |
 |

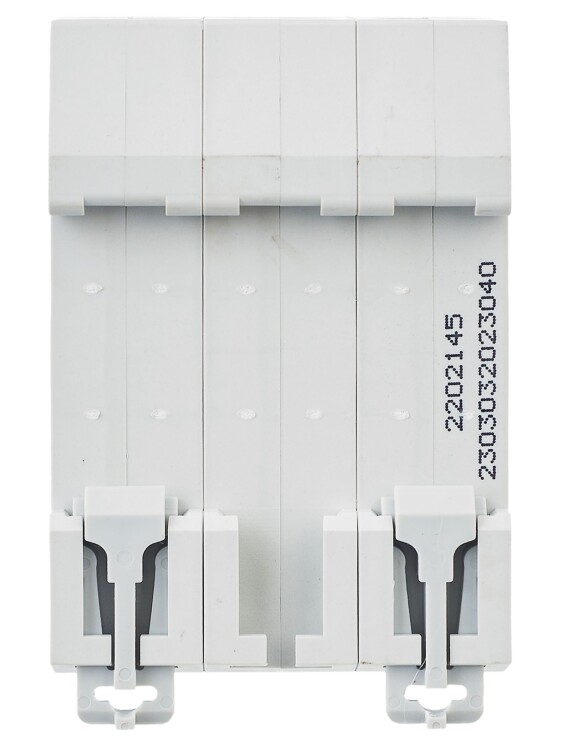

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения. Быстрый монтаж с помощью защелки с двойным фиксированным положением. |
 |
Благодаря своей конструкции (двойной разрыв цепи) ВН-32 позволяет практически исключить пробой и перекрытие дугой по изоляции даже при длительной эксплуатации и сильном загрязнении. Увеличенная прочность корпуса в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели. |
Технические характеристики
| Тип изделия | выключатель-разъединитель |
| Число полюсов | 3P |
| Тип элемента управления | тумблер |
| Номинальное рабочее напряжение Ue, В | 400 |
| Частота сети, Гц | 50 |
| Номинальный рабочий ток Ie, А | 40 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 6 |
| Напряжение постоянного тока на один полюс, не более, В | 48 |
| Включающая и отключающая способности коммутационных элементов, I / Ie | 3 |
| Номинальный кратковременно выдерживаемый в течение 1 с. ток Icw, А | 15Ie |
| Категория применения по ГОСТ Р 50030.3 | АС-22А |
| Режим работы | продолжительный |
| Механическая износостойкость, не менее, циклов В-О | 20000 |
| Электрическая износостойкость, не менее, циклов В-О | 10000 |
| Способ подключения | винтовое соединение |
| Присоединительная способность контактных зажимов, кв.мм | 4,0 - 35 |
| Минимальное сечение присоединяемого провода, кв.мм | 2,5 |
| Рабочее положение в пространстве | вертикальное с возможным отклонением на 90° |
| Тип монтажа | на DIN-рейку |
| Группа механического исполнения | М1 (ГОСТ 17516.1) |
| Диапазон рабочих температур, °C | -40... +50 |
| Относительная влажность воздуха, % | 50** при +40 °C |
| Степень защиты от пыли и влаги | IP20 (ГОСТ 14254) |
| Вес одного полюса, не более, кг | 0,08 |
| Срок службы, не менее, лет | 15 |
* Допускается эксплуатация устройств при относительной влажности воздуха 90 % и температуре +20 °C.
Монтаж и подключение

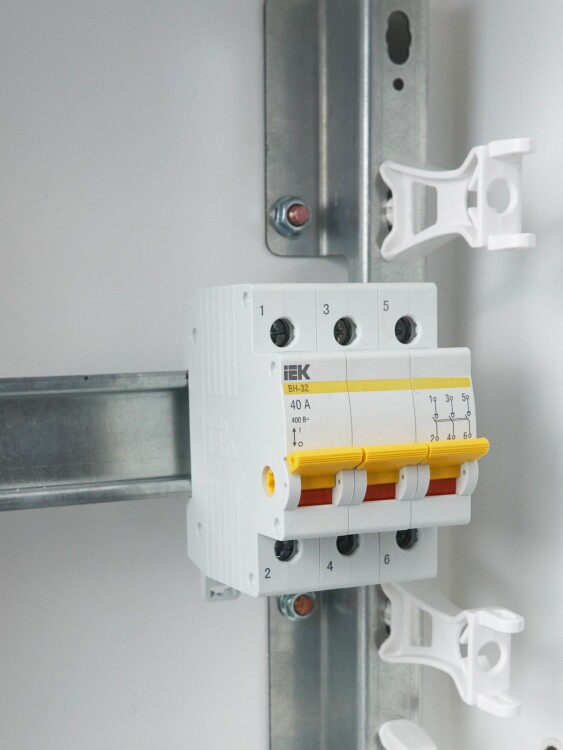

- Монтаж выключателя производится на Т-образную направляющую ТН-35 в электрощитах со степенью защиты не ниже IP30 и классом защиты от поражения электрическим током не ниже I.
- Эксплуатация выключателя должна осуществляться только при наличии последовательно включенного автоматического выключателя с защитой от сверхтоков.
Схема электрическая:
Меры предосторожности
Рекомендуется один раз в 6 месяцев подтягивать контактные винтовые зажимы, давление которых со временем ослабевает из-за циклических изменений температуры окружающей среды и пластической деформации металла зажимаемых проводников.
