Описание и характеристики

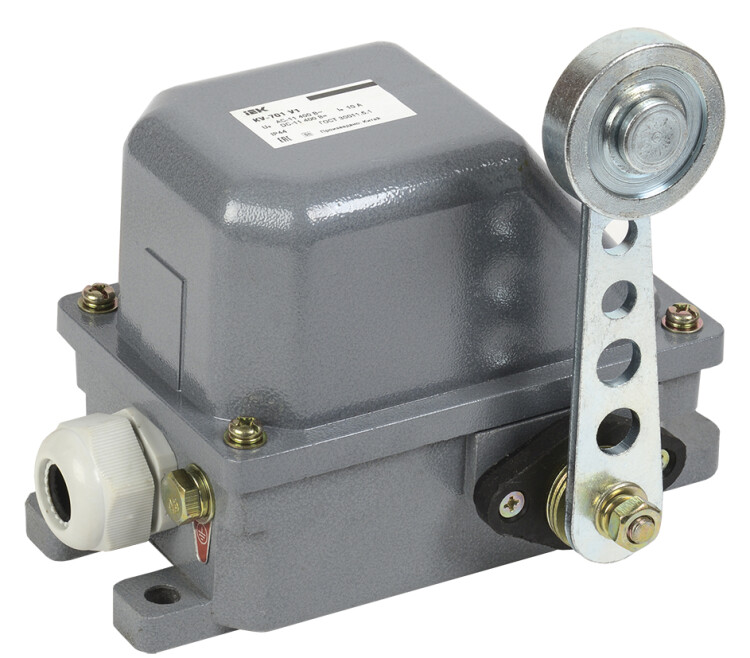

Выключатель концевой КУ-701 У1 IEK (рычаг с роликом, самовозврат, 10 А, IP44, 2 электр. цепи)
Концевые выключатели IEK серии КУ-700 предназначены для коммутации электрических цепей управления в крановых электроприводах и устанавливаются в схемах управления для ограничения линейного передвижения механизмов.
Выключатели выполнены в соответствии с требованиями ГОСТ 30011.5.1.
Преимущества
- Высокая коммутационная способность.
- Компактные габариты.
- Надежная фиксация проводников.

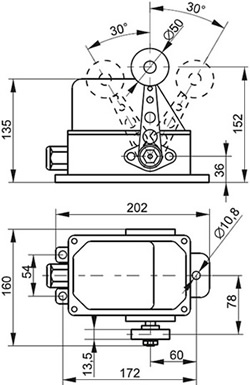

Размеры
Материалы и цвета
| Цвет корпуса | Серый |
| Материал корпуса | металл |
| Покрытие корпуса | порошковое |
| Материал контактной группы | медь с серебряным покрытием |
Технические характеристики
| Артикул | KV-1-701-1 |
| Тип включения / отключения | мгновенный переключатель |
| Номинальный рабочий ток Ie при АС-15 230 В, А | 10 |
| Номинальное напряжение переменного тока для категории применения АС-11, В | 230, 400 |
| Номинальное напряжение постоянного тока для категории применения DС-11, В | 110, 220, 400 |
| Допустимое количество включений в час, не более | 600 |
| Контактная группа | 2р |
| Тип элемента управления | рычаг с роликом |
| Фиксация | самовозврат рычага |
| Максимальный угол наклона рычага, градусов | 30 |
| Угол несрабатывания, градусов | 3 |
| Механическая износостойкость, циклов включения / отключения | 1000000 |
| Рабочая температура окружающей среды, °С | -40... +40 |
| Степень защиты от пыли и влаги | IP44 (ГОСТ 14254) |
| Климатическое исполнение и категория размещения | У1 (ГОСТ 15150) |
| В комплекте | сальник MG32 для ввода внешних проводов |
| Срок службы, не менее, лет | 10 |
Требования безопасности
Эксплуатировать выключатель разрешается только при наличии защитного заземления.
Заземление осуществляется через зажим защитного заземления
, расположенный на корпусе выключателя.
