Описание и характеристики
Кабель ААШв (ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16-К09-143-2004)

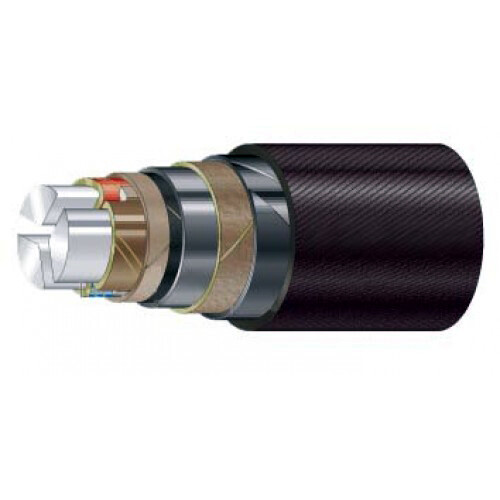

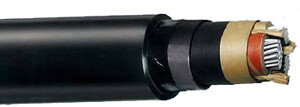

Кабели с алюминиевыми токопроводящими жилами с бумажной изоляцией, пропитанной вязким составом, в алюминиевой оболочке, с защитными покровами: шланг из ПВХ-пластиката.Конструкция
- Алюминиевая токопроводящая жила:
• однопроволочная (класс 1) сечением 25-240 кв. мм.,
• многопроволочная (класс 1 и 2) сечением 25-800 кв. мм.;
- Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом маркировка жил: • цифровая: 1, 2, 3, 4, • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
- Заполнение из бумажных жгутов;
- Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
- Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
- Алюминиевая оболочка;
- Подслой из битума и пленки ПЭТ;
- Наружный покров из ПВХ пластиката.
Применение
Кабели предназначены для эксплуатации:
- в земле (траншеях), если в процессе эксплуатации кабели не подвергаются растягивающим усилиям;
- в земле (траншеях) с низкой и средней коррозионной активностью с наличием или отсутствием блуждающих токов, с высокой коррозионной активностью с отсутствием блуждающих токов;
- в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
- в сухих или сырых помещениях (тоннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
- в пожароопасных помещениях;
- во взрывоопасных зонах.
Кабели предназначены для наклонных и горизонтальных трасс. Кабели могут использоваться в местах, подверженных вибрации.
