Описание и характеристики

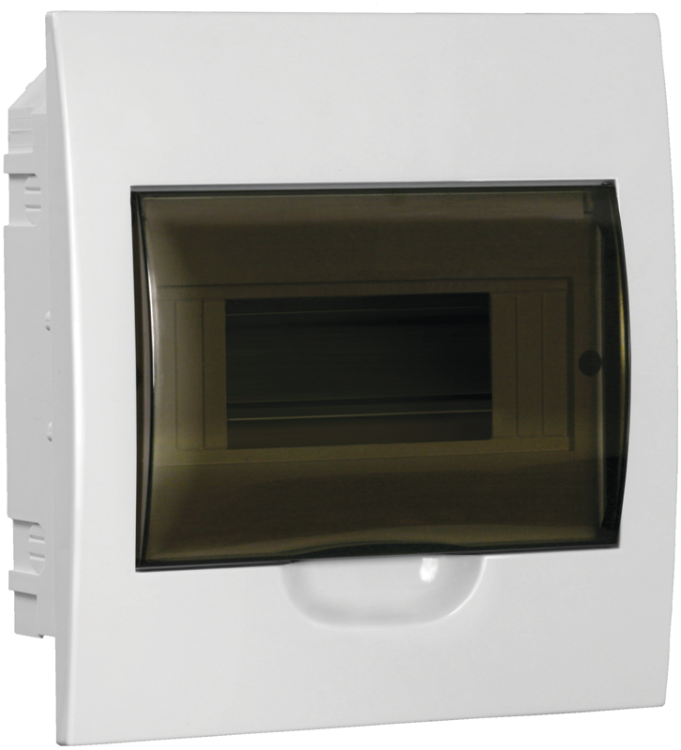

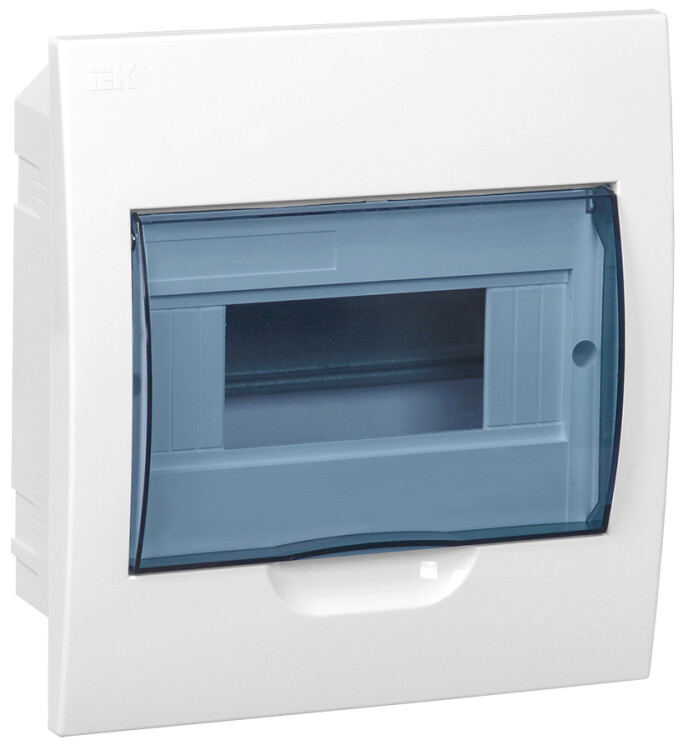

Корпус распределительный встраиваемый IEK ЩРВ-П-8 IP41 Krepta 3 (8 модулей, прозрачная дверь), белый
Пластиковые распределительные корпуса IEK ЩРН(В)-П IP41 Krepta 3 используются в осветительных сетях для установки модульных устройств: автоматических выключателей, устройств защитного отключения, дифференциальных автоматических выключателей, таймеров, устройств управления освещением и т.д.
Надежная современная конструкция и прочный пластик, удобные крепежные приспособления гарантируют изделиям долгий срок службы и безопасность эксплуатации.
Преимущества
- Ударопрочные самозатухающие материалы.
- Увеличенное расстояние от DIN-рейки до задней стенки основания корпуса.
- Простой и быстрый монтаж.
- Маркировочная лента в комплекте.

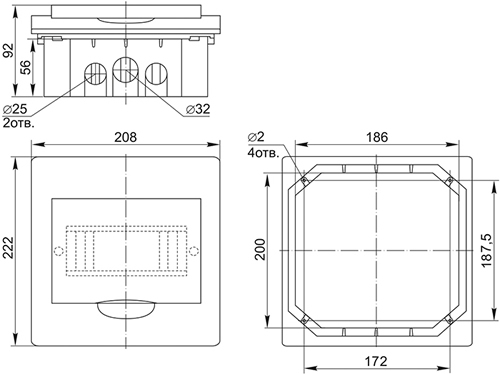

Размеры
Материалы и цвета
| Тип поверхности дверцы | прозрачный тонированный |
| Материал дверцы | поликарбонат |
| Цвет корпуса | Белый (RAL 9016) |
| Материал корпуса | ударопрочный ABS пластик |
| Материал суппорта для шин N/PE | самозатухающий пластик (огнестойкость +960°C) |
Особенности конструкции
 |
Простое введение кабеля, проводов через выштампованные вводы для проводников на задней и боковых стенках корпуса. |  |
Вертикальное расположение корпуса обеспечивает удобство монтажа и дополнительную циркуляцию воздуха. |
 |
Не нужно писать на самих автоматических выключателях - специальная лента входит в комплектацию. |  |
Специальный суппорт для крепления шин N и PE легко снимается и устанавливается как в верхней, так и нижней частях основания корпуса. Суппорт самозатухает при +960 °С. |
 |
Универсальные анодированные винты защищены от коррозии, подходят к любому типу отвертки. |  |

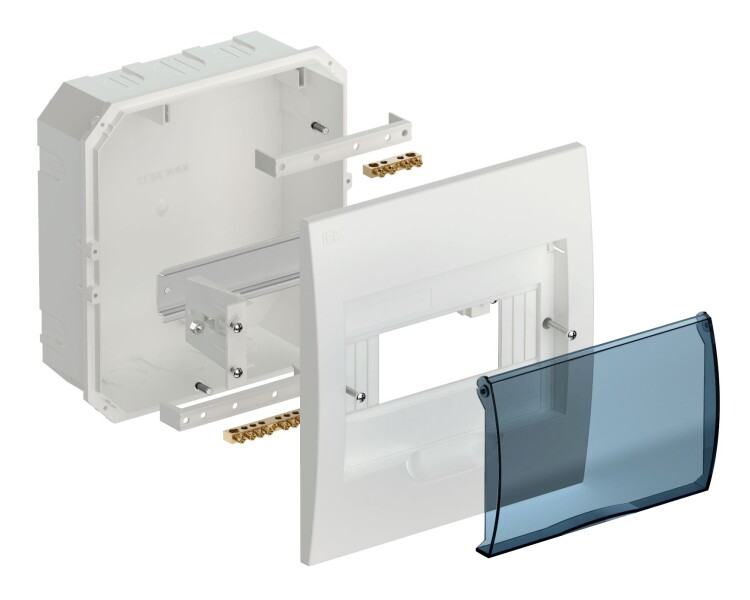

Полная комплектация корпусов обеспечивает простой и быстрый монтаж. |
Технические характеристики
| Артикул | MKP12-V-08-40-20 |
| Тип изделия | корпус распределительный |
| Исполнение | встраиваемый |
| Количество рядов | 1 |
| Модульная ширина (количество модулей в ряду - шаг 18 мм) | 8 |
| Номинальное рабочее напряжение, В | АС 230 / 400 |
| Частота тока, Гц | 50 |
| Номинальный ток устанавливаемых аппаратов, не более, А | 100 |
| Номинальное напряжение изоляции, В | 660 |
| Количество DIN-реек | 1 |
| Наличие дверцы | есть |
| Наличие монтажной платы | нет |
| Возможность расширения | нет |
| Статическая нагрузка, Н | 8,0 |
| Температура эксплуатации, °C | -20... +80 |
| Относительная влажность воздуха, не более, % | 50* при +40°C |
| Степень защиты от пыли и влаги | IP41 |
| Климатическое исполнение и категория размещения | УХЛ3 |
| Степень защитты от внешних механических воздействий | IK05 |
| Класс защиты от поражения электрическим током | II |
| Рабочее положение | вертикальное |
| Вес изделия, г | 490 |
| Срок службы, лет | 15 |
* Допускается относительная влажность воздуха до 90% при +20°C.
