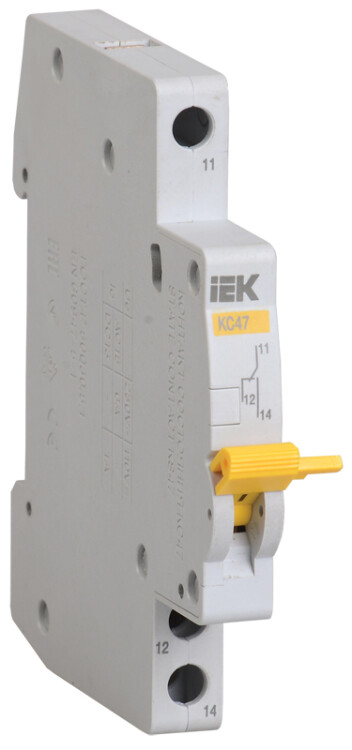

Контакт состояния КС47 IEK MVA01D-KS-1 на DIN-рейку
Контакт состояния КС47 предназначен для получения информации о состоянии автоматических выключателей ВА47-29 и ВА47-100 в системах автоматизации технологических процессов или защиты конкретных объектов.
КС47 выполняет функцию контакта состояния автоматического выключателя: включен - выключен.
Переключение контактов КС47 происходит, даже если рукоятка управления выключателя удерживается во взведенном положении.
Размеры
Технические характеристики
| Тип изделия | контакт состояния |
| Количество переключающих контактов | 1 |
| Ширина по количеству модульных расстояний, мм | 9 |
| Типы совместимых автоматических выключателей | ВА47-29, ВА47-100 |
| Номинальное напряжение переменного тока частотой 50 Гц, В | 230 |
| Номинальное напряжение постоянного тока, В | 110 |
| Номинальный тепловой ток, А | 4 |
| Номинальный рабочий ток (категория применения АС-15), А | 6 |
| Номинальный рабочий ток (категория применения DС-13), А | 1 |
| Наличие индикатора срабатывания | нет |
| Наличие кнопки "Тест" | нет |
| Механическая износостойкость, не менее, циклов В-О | 10000 |
| Присоединительная способность контактных зажимов, кв.мм | 0,5 - 2,5 |
| Рабочее положение в пространстве | вертикальное с возможным отклонением на 90° |
| Тип монтажа | на DIN-рейку |
| Сторона присоединения к автоматическому выключателю | левая |
| Крепление к автоматическому выключателю | безвинтовое |
| Диапазон рабочих температур окружающего воздуха, °C | -40... +50 |
| Относительная влажность воздуха, % | 50* при +40 °C |
| Степень защиты от пыли и влаги | IP20 |
| Вес изделия, не более, кг | 0,035 |
| Срок службы, не менее, лет | 15 (со дня ввода в эксплуатацию) |
* Допускается эксплуатация устройств при относительной влажности воздуха 90 % и температуре +20 °C.
Подключение и монтаж
Подключение устройства к автоматическому выключателю производится в следующей последовательности.
- Перевести рукоятку автоматического выключателя в положение "О".
- Установить устройство с левой стороны выключателя, совместив монтажные стержни устройства с ответными отверстиями на корпусе выключателя.
При этом боковой нажимной элемент устройства должен поместиться в отверстии выключателя.
- Установить устройство в сборе с автоматическим выключателем на Т-образную направляющую ТН-35 по ГОСТ IEC 60715.
- Произвести монтаж устройства в сборе с автоматическим выключателем в соответствии с электрической схемой.
Схема подключения контактов состояния КС47:
- Подать напряжение на устройство в сборе с автоматическим выключателем путем перевода рукоятки автоматического выключателя в положение "I".
Меры предосторожности
Рекомендуется один раз в 6 месяцев подтягивать контактные винтовые зажимы, давление которых со временем ослабевает из-за циклических изменений температуры окружающей среды и пластической деформации металла зажимаемых проводников.
