Описание и характеристики

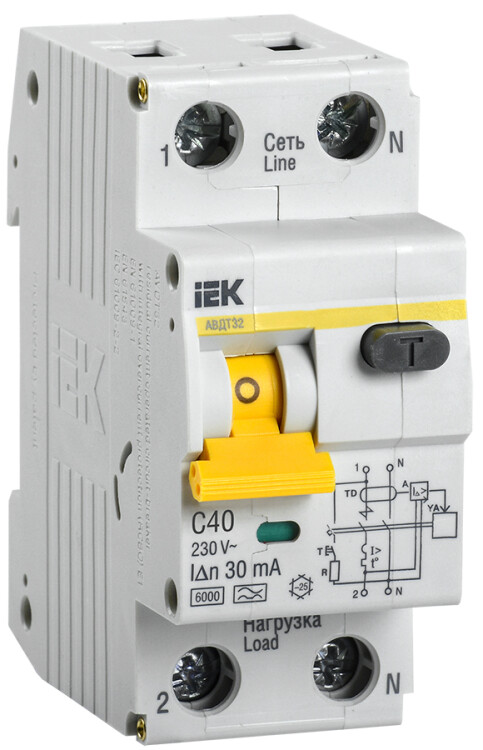

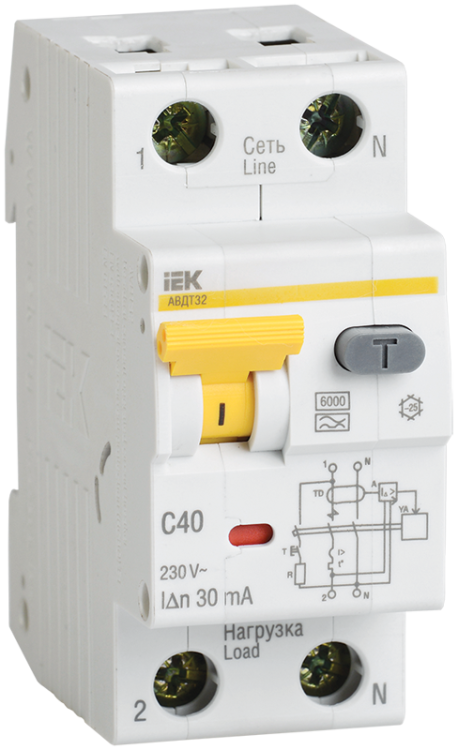

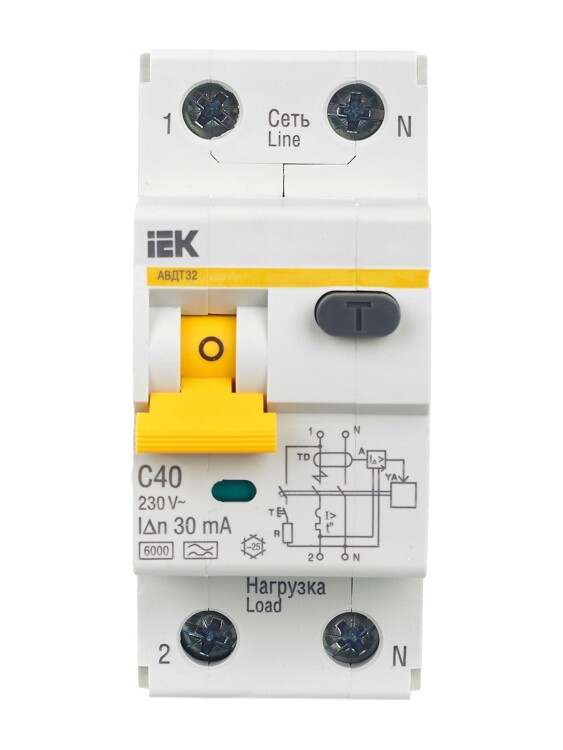

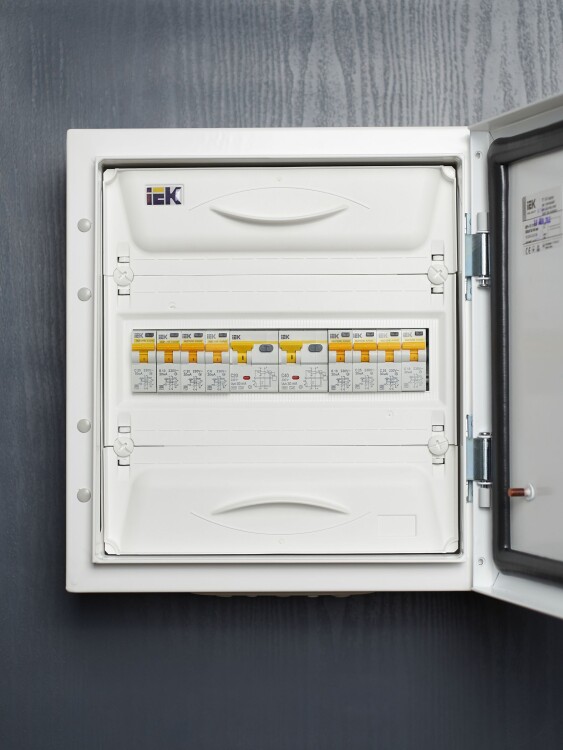

Автоматический выключатель дифференциального тока АВДТ32 С40 (2Р, 30 мА) IEK MAD22-5-040-C-30
Автоматические выключатели дифференциального тока АВДТ 32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.
Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.
Преимущества
- Комбинированная схема с электронным модулем дифференциальной защиты и встроенным автоматическим выключателем.
- Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
- Независимый индикатор положения контактов.
- Широкий диапазон рабочих температур позволяет использовать выключатель в различных климатических поясах.
- Наличие кнопки "Тест" для проверки работоспособности устройства и правильности подключения.
- Габариты АВДТ соответствуют 2-модульному исполнению за счет размещения элементов конструкции.
- Быстрый монтаж с помощью защелки с двойным фиксированным положением.
- Увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.

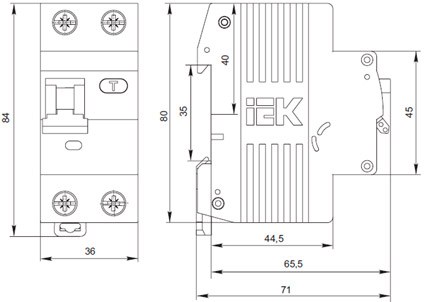

Габаритные размеры
Особенности конструкции
 |
Комбинированная схема с электронным модулем дифференциальной защиты, варистором класса D и встроенным выключателем серии ВА47-60 обеспечивает 4 вида защиты: oт дифференциального тока (тока утечки), короткого замыкания, перегрузки, а также защиту внутренних частей устройства от импульсных перенапряжений. |  |
Помехоустойчивая схема исключает ложное срабатывание. |
 |
Возможность одновременного присоединения шиной fork и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN. |  |
Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки. |
 |

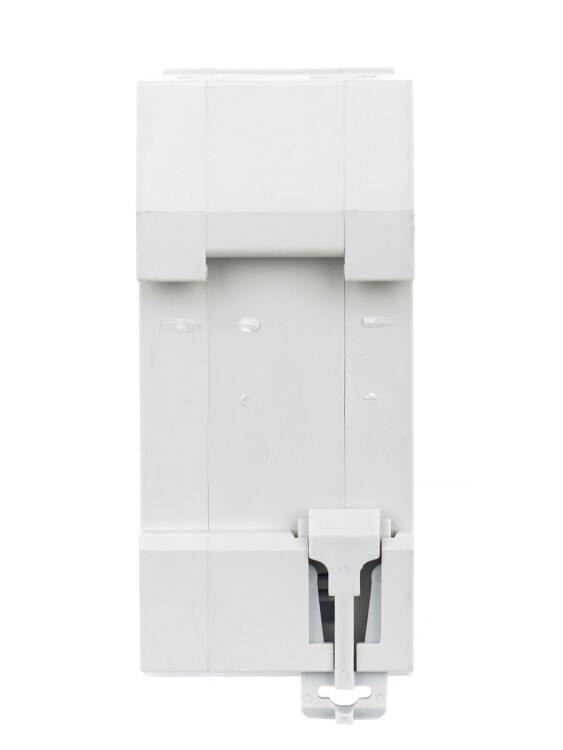

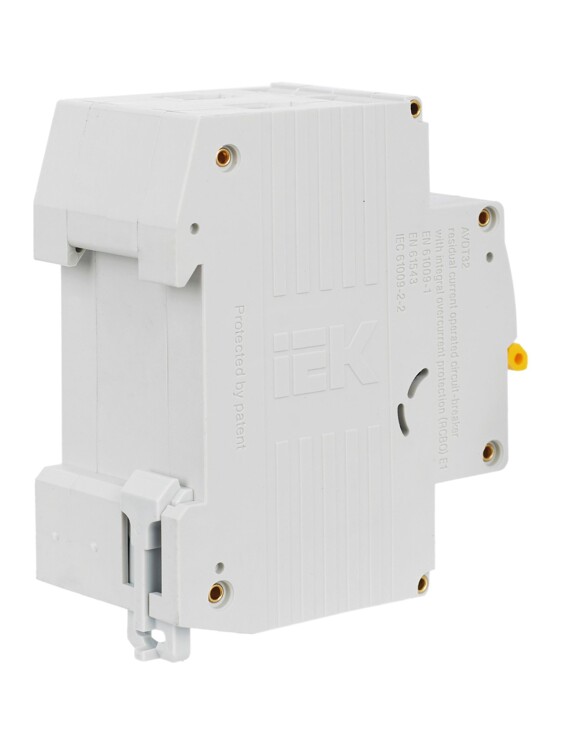

Быстрый монтаж, дополнительная надёжность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением. |
 |

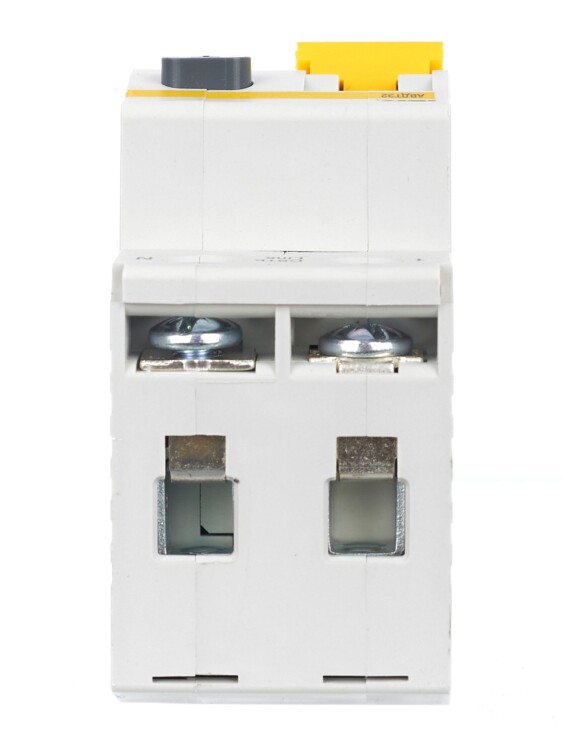

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения. |
Технические характеристики
| Номинальный ток, А | 40 |
| Номинальный отключающий дифференциальный ток, мА | 30 |
| Характеристика срабатывания электромагнитного расцепителя | С |
| Число полюсов | 1P + N |
| Ширина по количеству модульных расстояний, мм | 36 |
| Номинальное напряжение, В | 230 |
| Номинальная частота сети, Гц | 50 |
| Номинальное импульсное выдерживаемое напряжение, кВ | 4 |
| Номинальная отключающая способность, А | 6000 |
| Рабочая характеристика при наличии дифференциального тока с постоянной составляющей | А |
| Время отключения при номинальном дифференциальном токе, мс. | 40 |
| Механическая износостойкость, циклов В-О, не менее | 15000 |
| Электрическая износостойкость, циклов В-О, не менее | 6000 |
| Максимальное сечение присоединяемых проводников, кв.мм | 25 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ3.1 |
| Диапазон рабочих температур, °С | -25... +40 |
| Тип монтажа | на din-рейку |
| Вес изделия, кг | 0,19 |
| Срок службы, не менее, лет | 15 |
Схема подключения
